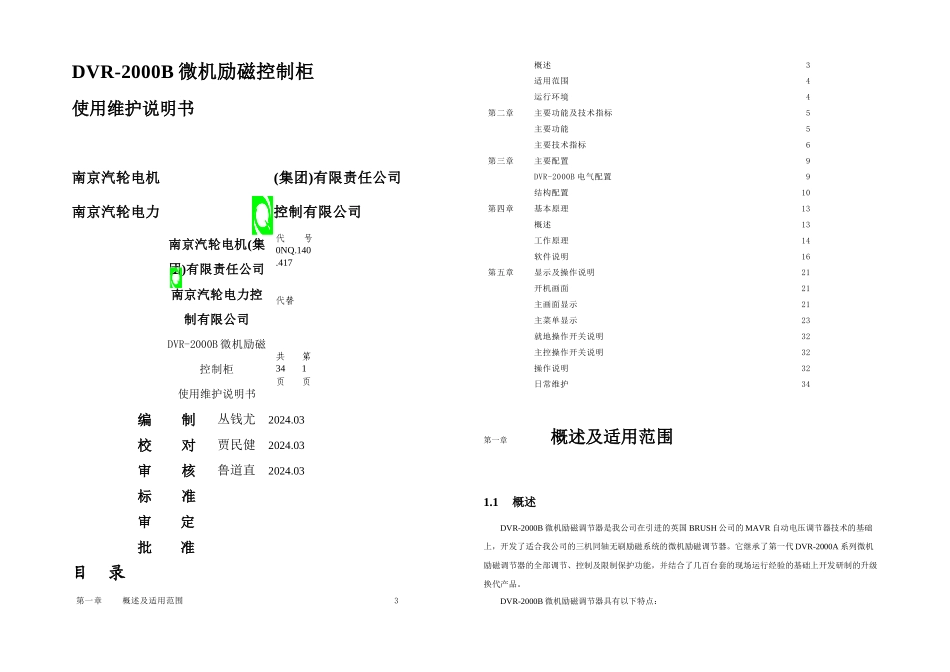

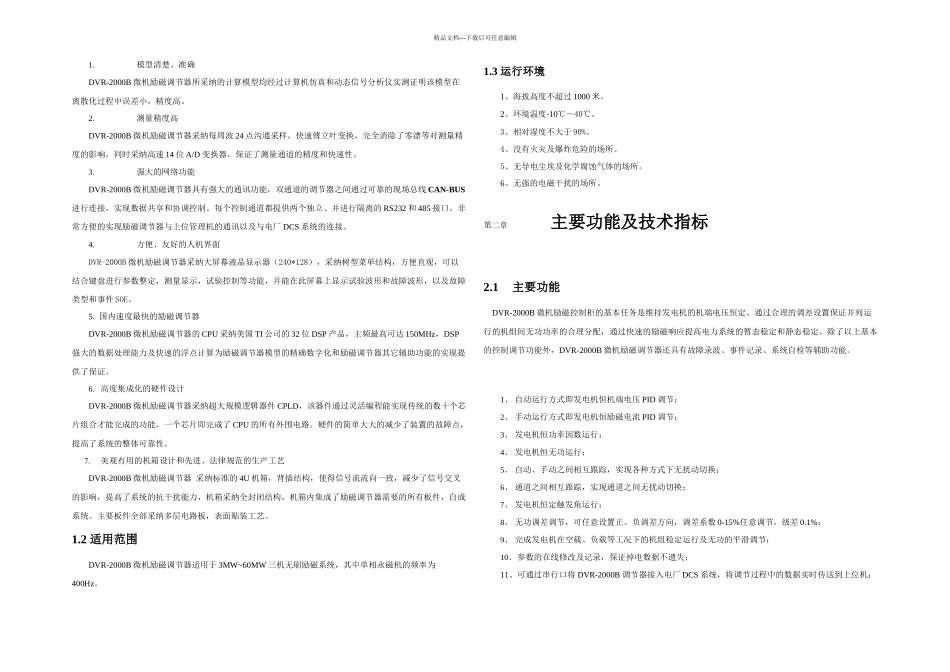

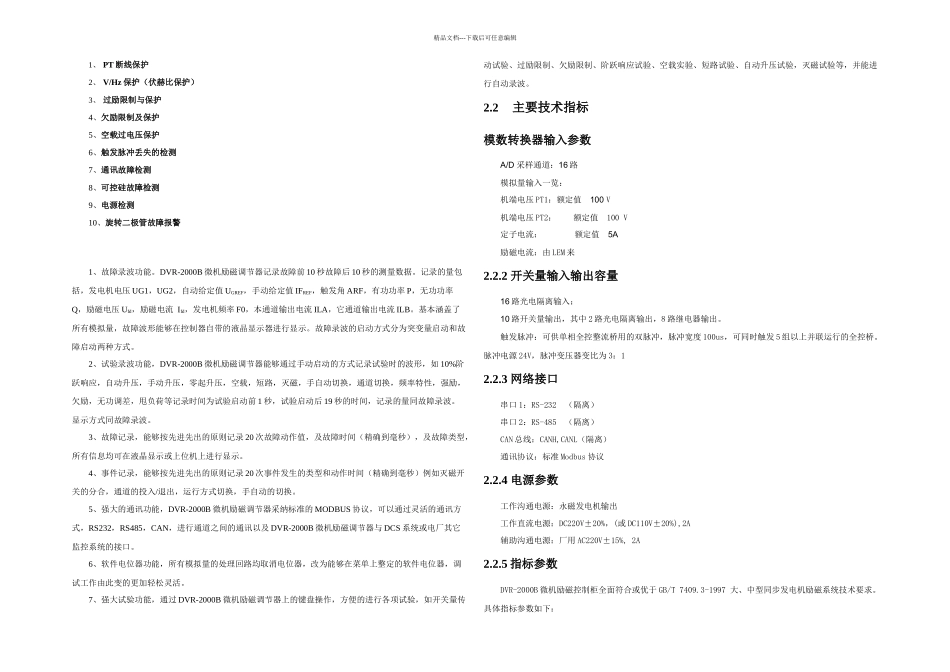

DVRB微机励磁控制柜说明书

DVR-2000B 微机励磁控制柜使用维护说明书南京汽轮电机(集团)有限责任公司南京汽轮电力控制有限公司南京汽轮电机(集团)有限责任公司南京汽轮电力控制有限公司代号0NQ.140.417代替DVR-2000B 微机励磁控制柜使用维护说明书共34页第1页编制丛钱尤 2024.03校对贾民健 2024.03审核鲁道直 2024.03标准审 定批 准目 录第一章概述及适用范围3概述3适用范围4运行环境4第二章主要功能及技术指标5主要功能5主要技术指标6第三章主要配置9DVR-2000B 电气配置9结构配置10第四章基本原理13概述13工作原理14软件说明16第五章显示及操作说明21开机画面21主画面显示21主菜单显示23就地操作开关说明32主控操作开关说明32操作说明32日常维护34第一章概述及适用范围1.1概述DVR-2000B 微机励磁调节器是我公司在引进的英国 BRUSH 公司的 MAVR 自动电压调节器技术的基础上，开发了适合我公司的三机同轴无刷励磁系统的微机励磁调节器。它继承了第一代 DVR-2000A 系列微机励磁调节器的全部调节、控制及限制保护功能，并结合了几百台套的现场运行经验的基础上开发研制的升级换代产品。DVR-2000B 微机励磁调节器具有以下特点：精品文档---下载后可任意编辑1.模型清楚、准确DVR-2000B 微机励磁调节器所采纳的计算模型均经过计算机仿真和动态信号分析仪实测证明该模型在离散化过程中误差小，精度高。2.测量精度高DVR-2000B 微机励磁调节器采纳每周波 24 点沟通采样，快速傅立叶变换，完全消除了零漂等对测量精度的影响，同时采纳高速 14 位 A/D 变换器，保证了测量通道的精度和快速性。3.强大的网络功能DVR-2000B 微机励磁调节器具有强大的通讯功能，双通道的调节器之间通过可靠的现场总线 CAN-BUS进行连接，实现数据共享和协调控制。每个控制通道都提供两个独立、并进行隔离的 RS232 和 485 接口。非常方便的实现励磁调节器与上位管理机的通讯以及与电厂 DCS 系统的连接。4.方便、友好的人机界面DVR-2000B 微机励磁调节器采纳大屏幕液晶显示器（240*128），采纳树型菜单结构，方便直观，可以结合键盘进行参数整定，测量显示，试验控制等功能，并能在此屏幕上显示试验波形和故障波形，以及故障类型和事件 SOE。5. 国内速度最快的励磁调节器DVR-2000B 微机励磁调节器的 CPU 采纳美国 TI 公司的 32 位 DSP 产品，主频最高可达 150MHz，DSP强大的数据处理能力及快速的浮点计算为励磁调节器模型的精确数字化和励磁调节器其它辅助功能的...
