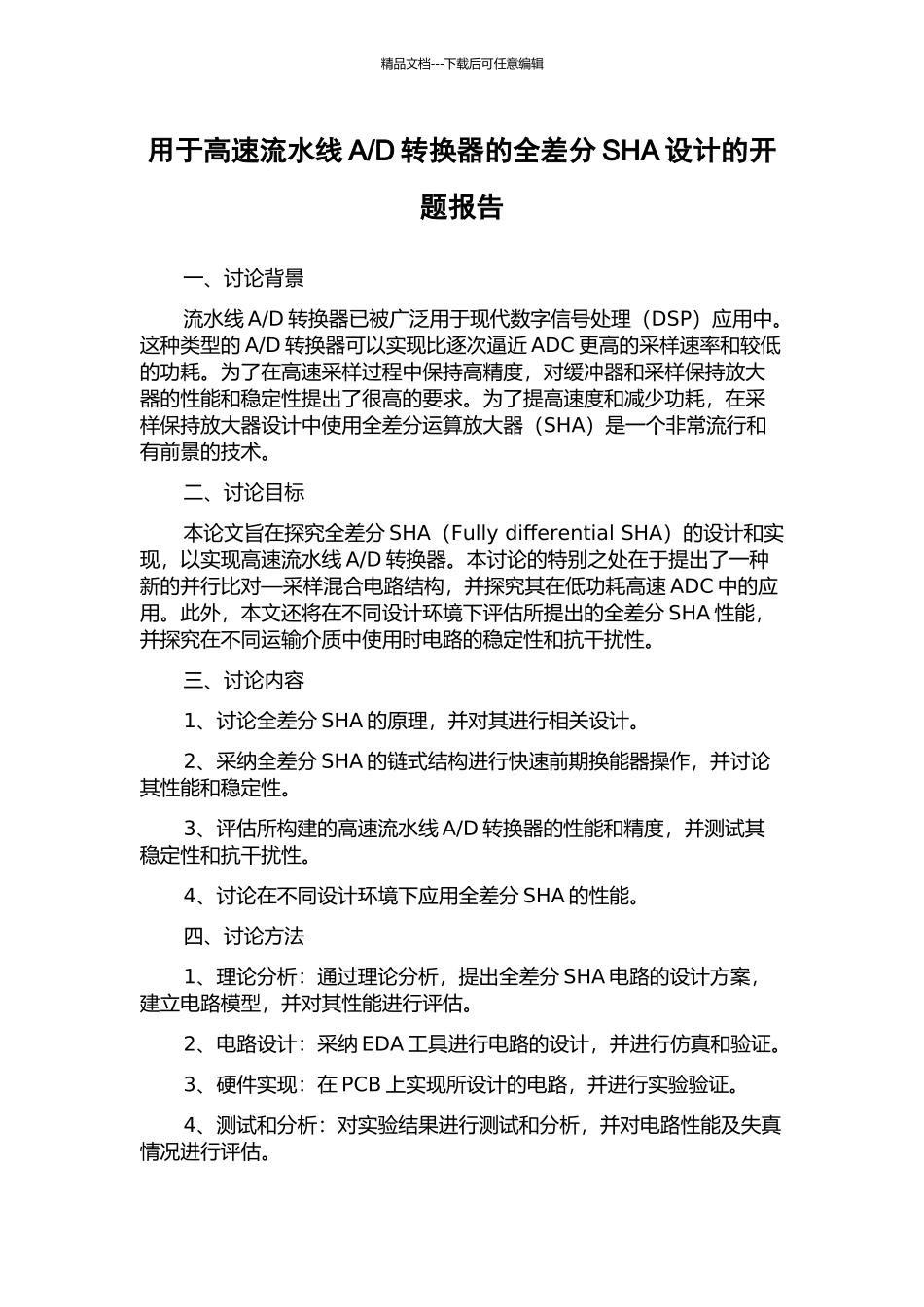

精品文档---下载后可任意编辑用于高速流水线 A/D 转换器的全差分 SHA 设计的开题报告一、讨论背景流水线 A/D 转换器已被广泛用于现代数字信号处理(DSP)应用中。这种类型的 A/D 转换器可以实现比逐次逼近 ADC 更高的采样速率和较低的功耗。为了在高速采样过程中保持高精度,对缓冲器和采样保持放大器的性能和稳定性提出了很高的要求。为了提高速度和减少功耗,在采样保持放大器设计中使用全差分运算放大器(SHA)是一个非常流行和有前景的技术。二、讨论目标本论文旨在探究全差分 SHA(Fully differential SHA)的设计和实现,以实现高速流水线 A/D 转换器。本讨论的特别之处在于提出了一种新的并行比对—采样混合电路结构,并探究其在低功耗高速 ADC 中的应用。此外,本文还将在不同设计环境下评估所提出的全差分 SHA 性能,并探究在不同运输介质中使用时电路的稳定性和抗干扰性。三、讨论内容1、讨论全差分 SHA 的原理,并对其进行相关设计。2、采纳全差分 SHA 的链式结构进行快速前期换能器操作,并讨论其性能和稳定性。3、评估所构建的高速流水线 A/D 转换器的性能和精度,并测试其稳定性和抗干扰性。4、讨论在不同设计环境下应用全差分 SHA 的性能。四、讨论方法1、理论分析:通过理论分析,提出全差分 SHA 电路的设计方案,建立电路模型,并对其性能进行评估。2、电路设计:采纳 EDA 工具进行电路的设计,并进行仿真和验证。3、硬件实现:在 PCB 上实现所设计的电路,并进行实验验证。4、测试和分析:对实验结果进行测试和分析,并对电路性能及失真情况进行评估。精品文档---下载后可任意编辑五、讨论意义本讨论将对高速数字信号传输技术和电路设计有重要的贡献。讨论结果有望促进高精度和高速 A/D 转换器的进展,使其在数字信号处理领域的应用更加广泛。此外,本论文提出的新型并行比对—采样混合电路结构可应用于其他高速 ADC 中的采样保持放大器设计中,具有很强的推广应用价值。
