FH座空调安装工程管井内管道吊装施工方案月

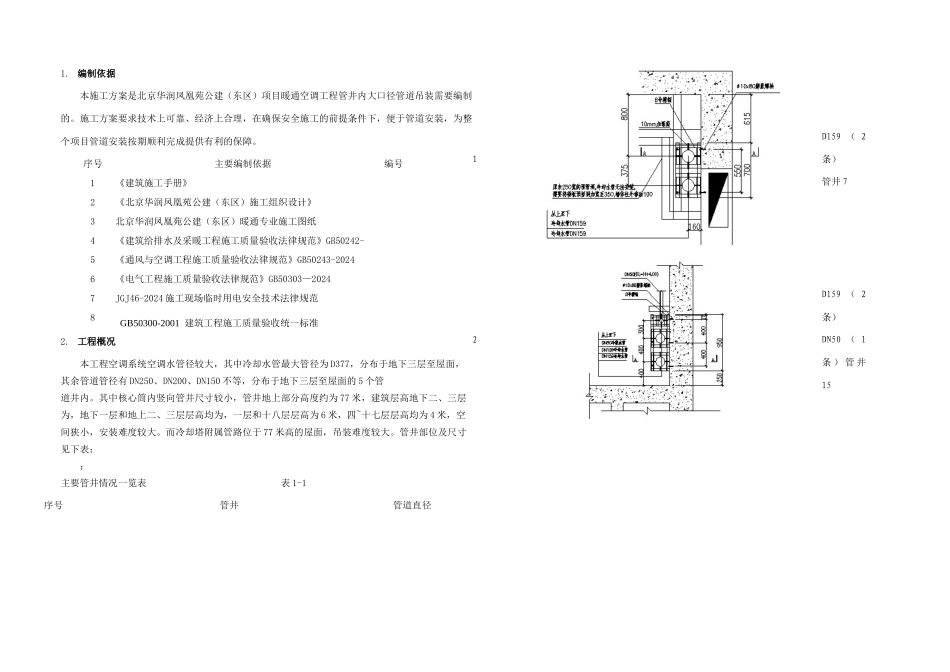

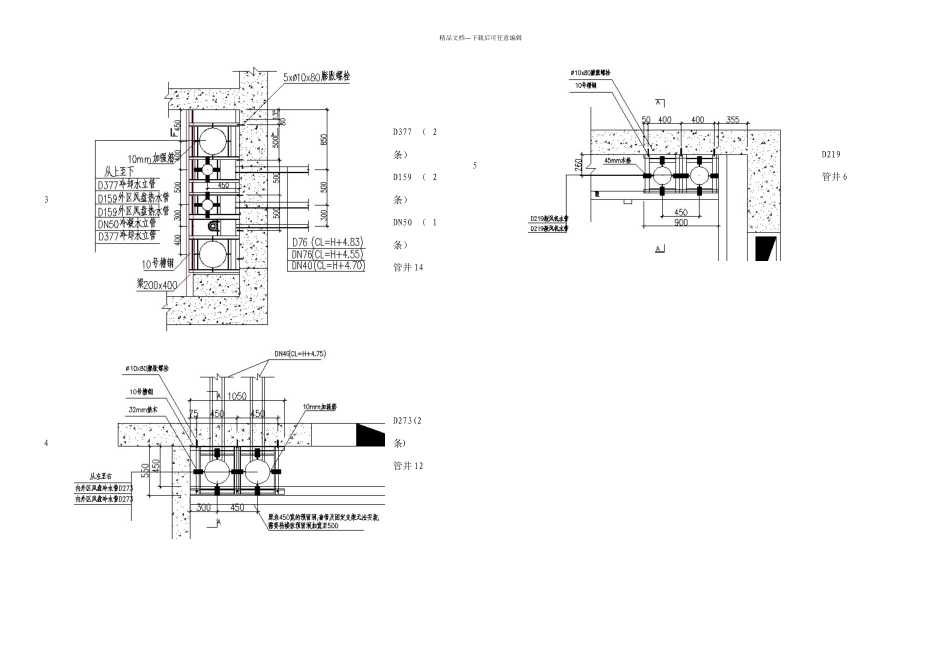

目 录1. 编制依据本施工方案是北京华润凤凰苑公建（东区）项目暖通空调工程管井内大口径管道吊装需要编制的。施工方案要求技术上可靠、经济上合理，在确保安全施工的前提条件下，便于管道安装，为整个项目管道安装按期顺利完成提供有利的保障。序号主要编制依据编号1《建筑施工手册》2《北京华润凤凰苑公建（东区）施工组织设计》3北京华润凤凰苑公建（东区）暖通专业施工图纸4《建筑给排水及采暖工程施工质量验收法律规范》GB50242-20245《通风与空调工程施工质量验收法律规范》GB50243-20246《电气工程施工质量验收法律规范》GB50303—20247JGJ46-2024 施工现场临时用电安全技术法律规范8GB50300-2001 建筑工程施工质量验收统一标准2. 工程概况本工程空调系统空调水管径较大，其中冷却水管最大管径为 D377，分布于地下三层至屋面，其余管道管径有 DN250、DN200、DN150 不等，分布于地下三层至屋面的 5 个管道井内。其中核心筒内竖向管井尺寸较小，管井地上部分高度约为 77 米，建筑层高地下二、三层为，地下一层和地上二、三层层高均为，一层和十八层层高为 6 米，四~十七层层高均为 4 米，空间狭小，安装难度较大。而冷却塔附属管路位于 77 米高的屋面，吊装难度较大。管井部位及尺寸见下表：：主要管井情况一览表 表 1-1序号管井管道直径1D159 （ 2条）管井 72D159 （ 2条）DN50 （ 1条 ） 管 井15精品文档---下载后可任意编辑3D377 （ 2条）D159 （ 2条）DN50 （ 1条）管井 144D273(2条)管井 125D219管井 6精品文档---下载后可任意编辑67承重支架剖面图（每隔三层设置一个）导向支架剖面图（每隔三层设置一个）精品文档---下载后可任意编辑鉴于各管井内情况类似，故本方案主要针对 F、H 座轴()/B 轴处剪力墙核心筒内管井中大口径管道安装及屋面冷却塔附属管路的吊装而编制。其他 4 个管井内的管道安装可参照此方案，并结合现场实际情况后，调整吊装机具及吊装方法，进行管道安装。3. 施工安排3.1. 施工部位及工期安排本工程竖向管井数量较多，在 F、H 座均有分布。且各管井周边环境不一，根据专业施工总体安排，需要分批进行施工。管井内管道的施工时间除要满足专业施工进度安排外，还要满足土建二次结构砌筑及项目总体施工进度的安排。3.2. 劳动力组织和责任分工项目经理：方遒现场指挥：余烝技术负责人：王嘉荣、莫如文施工班组长：高涛施工人员数量：14 人3.3. 施工程序管道施工过程中...
