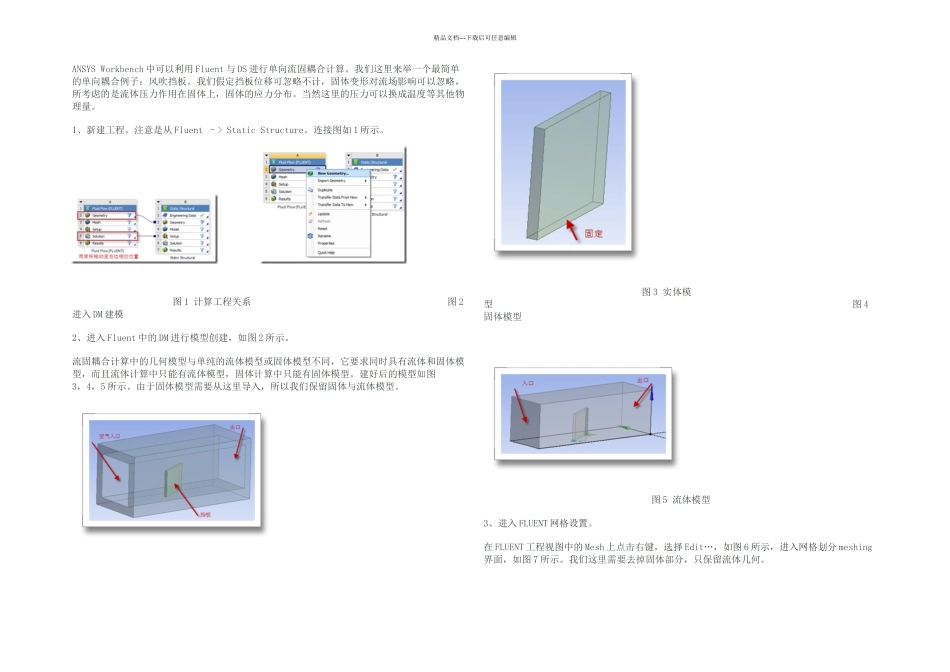

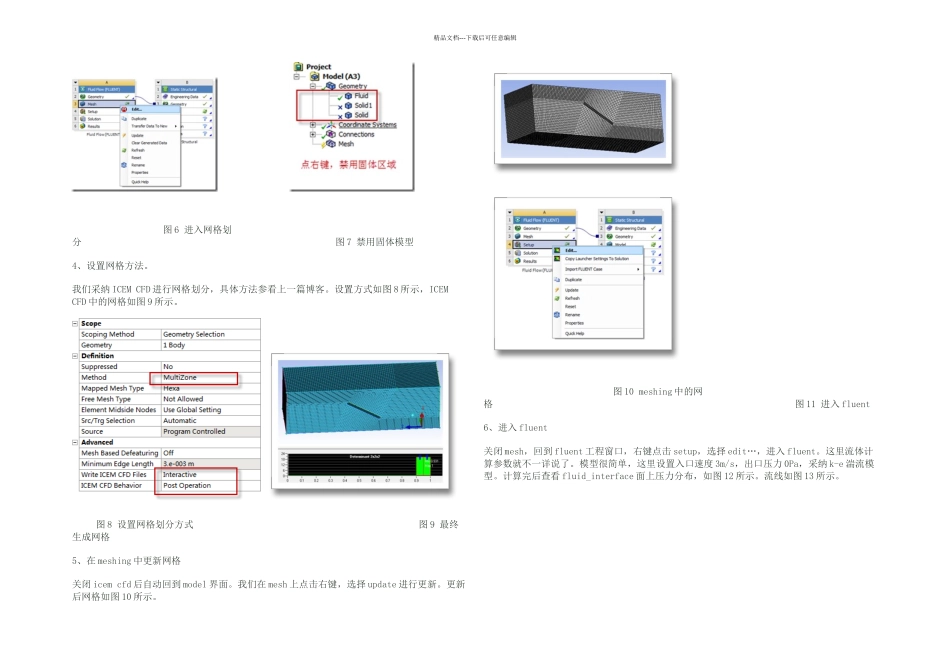

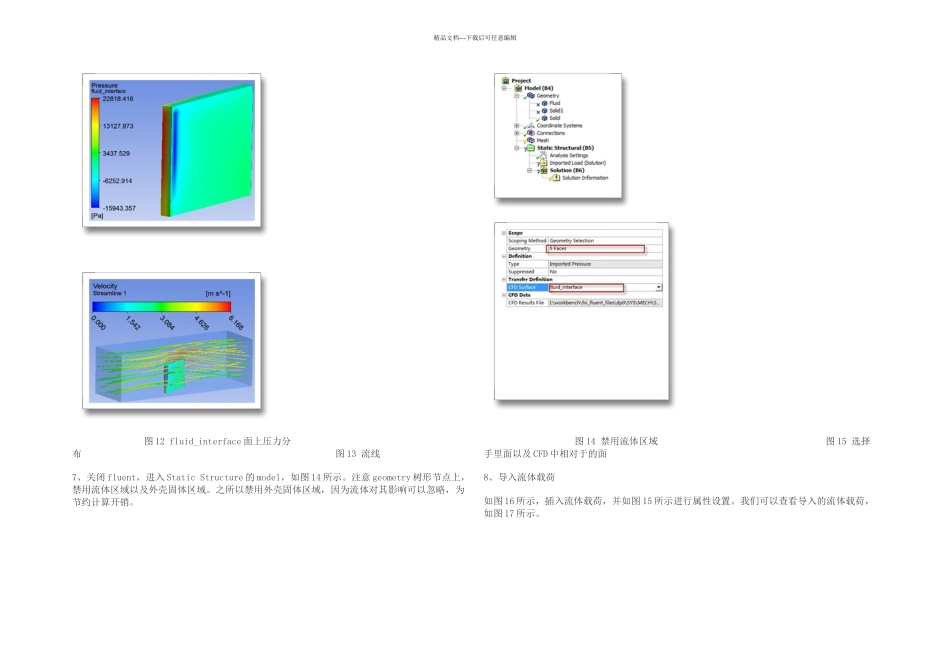

精品文档---下载后可任意编辑ANSYS Workbench 中可以利用 Fluent 与 DS 进行单向流固耦合计算。我们这里来举一个最简单的单向耦合例子：风吹挡板。我们假定挡板位移可忽略不计，固体变形对流场影响可以忽略，所考虑的是流体压力作用在固体上，固体的应力分布。当然这里的压力可以换成温度等其他物理量。1、新建工程。注意是从 Fluent –> Static Structure。连接图如 1 所示。 图 1 计算工程关系 图 2 进入 DM 建模2、进入 Fluent 中的 DM 进行模型创建，如图 2 所示。流固耦合计算中的几何模型与单纯的流体模型或固体模型不同，它要求同时具有流体和固体模型，而且流体计算中只能有流体模型，固体计算中只能有固体模型。建好后的模型如图3，4，5 所示。由于固体模型需要从这里导入，所以我们保留固体与流体模型。 图 3 实体模型 图 4 固体模型 图 5 流体模型3、进入 FLUENT 网格设置。在 FLUENT 工程视图中的 Mesh 上点击右键，选择 Edit…，如图 6 所示，进入网格划分 meshing界面，如图 7 所示。我们这里需要去掉固体部分，只保留流体几何。精品文档---下载后可任意编辑 图 6 进入网格划分 图 7 禁用固体模型4、设置网格方法。我们采纳 ICEM CFD 进行网格划分，具体方法参看上一篇博客。设置方式如图 8 所示，ICEM CFD 中的网格如图 9 所示。 图 8 设置网格划分方式 图 9 最终生成网格5、在 meshing 中更新网格关闭 icem cfd 后自动回到 model 界面。我们在 mesh 上点击右键，选择 update 进行更新。更新后网格如图 10 所示。 图 10 meshing 中的网格 图 11 进入 fluent6、进入 fluent关闭 mesh，回到 fluent 工程窗口，右键点击 setup，选择 edit…，进入 fluent。这里流体计算参数就不一详说了。模型很简单，这里设置入口速度 3m/s，出口压力 0Pa，采纳 k-e 湍流模型。计算完后查看 fluid_interface 面上压力分布，如图 12 所示。流线如图 13 所示。精品文档---下载后可任意编辑 图 12 fluid_interface 面上压力分布 图 13 流线7、关闭 fluent，进入 Static Structure 的 model，如图 14 所示。注意 geometry 树形节点上，禁用流体区域以及外壳固体区域。之所以禁用外壳固体区域，因为流体对其影响可以忽略，为节约计算开销。 图 14 禁用流体区域 图 15 选择手里面以及 CFD 中相对于的面8、导入流体载...
