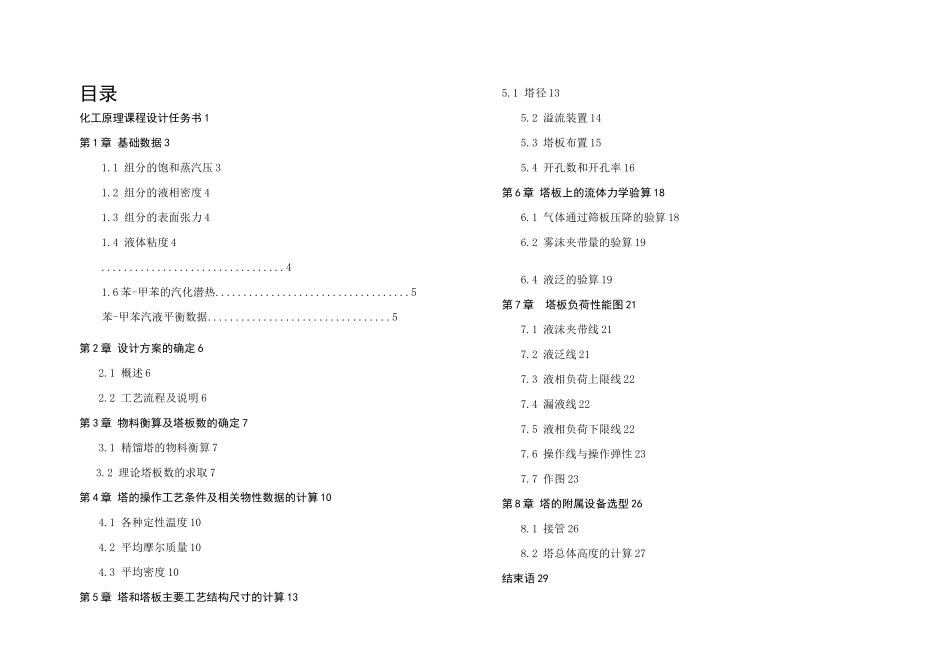

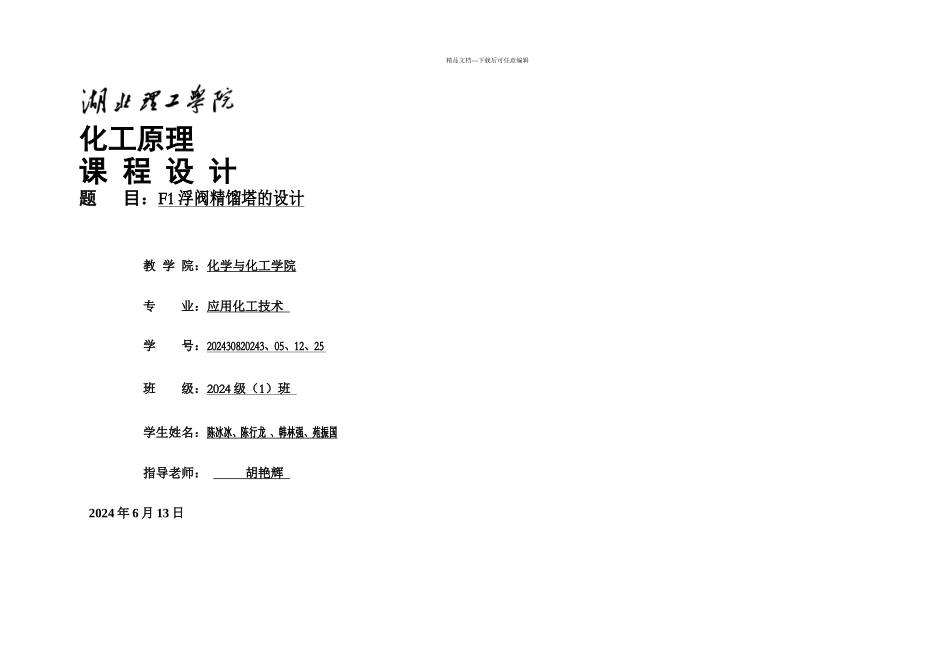

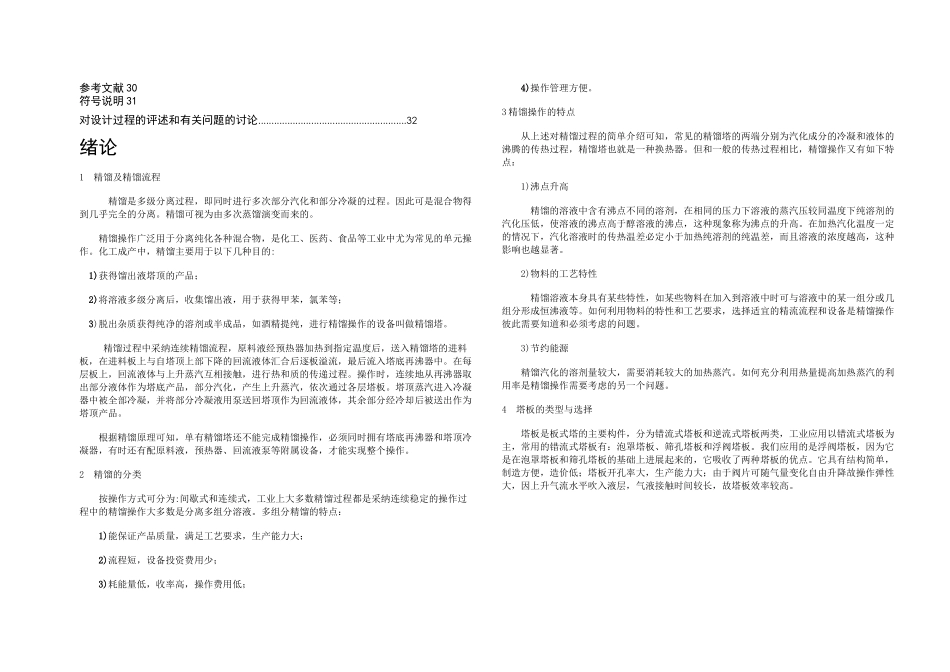

精品文档---下载后可任意编辑化工原理课 程 设 计题 目：F1 浮阀精馏塔的设计 教 学 院：化学与化工学院专 业：应用化工技术 学 号：202430820243 、 05 、 12 、 25 班 级：2024 级（ 1 ）班 学生姓名：陈冰冰、陈行龙 、韩林强、苑振国指导老师： 胡艳辉 2024 年 6 月 13 日 目录化工原理课程设计任务书 1第 1 章 基础数据 31.1 组分的饱和蒸汽压 31.2 组分的液相密度 41.3 组分的表面张力 41.4 液体粘度 4.................................41.6 苯-甲苯的汽化潜热...................................5苯-甲苯汽液平衡数据.................................5第 2 章 设计方案的确定 62.1 概述 62.2 工艺流程及说明 6第 3 章 物料衡算及塔板数的确定 73.1 精馏塔的物料衡算 73.2 理论塔板数的求取 7第 4 章 塔的操作工艺条件及相关物性数据的计算 104.1 各种定性温度 104.2 平均摩尔质量 104.3 平均密度 10第 5 章 塔和塔板主要工艺结构尺寸的计算 135.1 塔径 135.2 溢流装置 145.3 塔板布置 155.4 开孔数和开孔率 16第 6 章 塔板上的流体力学验算 186.1 气体通过筛板压降的验算 186.2 雾沫夹带量的验算 196.4 液泛的验算 19第 7 章 塔板负荷性能图 217.1 液沫夹带线 217.2 液泛线 217.3 液相负荷上限线 227.4 漏液线 227.5 液相负荷下限线 227.6 操作线与操作弹性 237.7 作图 23第 8 章 塔的附属设备选型 268.1 接管 268.2 塔总体高度的计算 27结束语 29参考文献 30符号说明 31对设计过程的评述和有关问题的讨论........................................................32绪论1 精馏及精馏流程精馏是多级分离过程，即同时进行多次部分汽化和部分冷凝的过程。因此可是混合物得到几乎完全的分离。精馏可视为由多次蒸馏演变而来的。 精馏操作广泛用于分离纯化各种混合物，是化工、医药、食品等工业中尤为常见的单元操作。化工成产中，精馏主要用于以下几种目的: 1)获得馏出液塔顶的产品；2)将溶液多级分离后，收集馏出液，用于获得甲苯，氯苯等；3)脱出杂质获得纯净的溶剂或半成品，如酒精提纯，进行精馏操作的设备叫做精馏塔。 精馏过程中采纳连续精馏流程，原料液经预热器加热到指定温度后，送入精馏塔的进料板，在进料板上与自塔顶上部下降的回流液体汇合后逐板溢流，最后流入塔底再沸器中。在每层板上，...
