GaN-HEMT器件场板结构的特色设计的开题报告

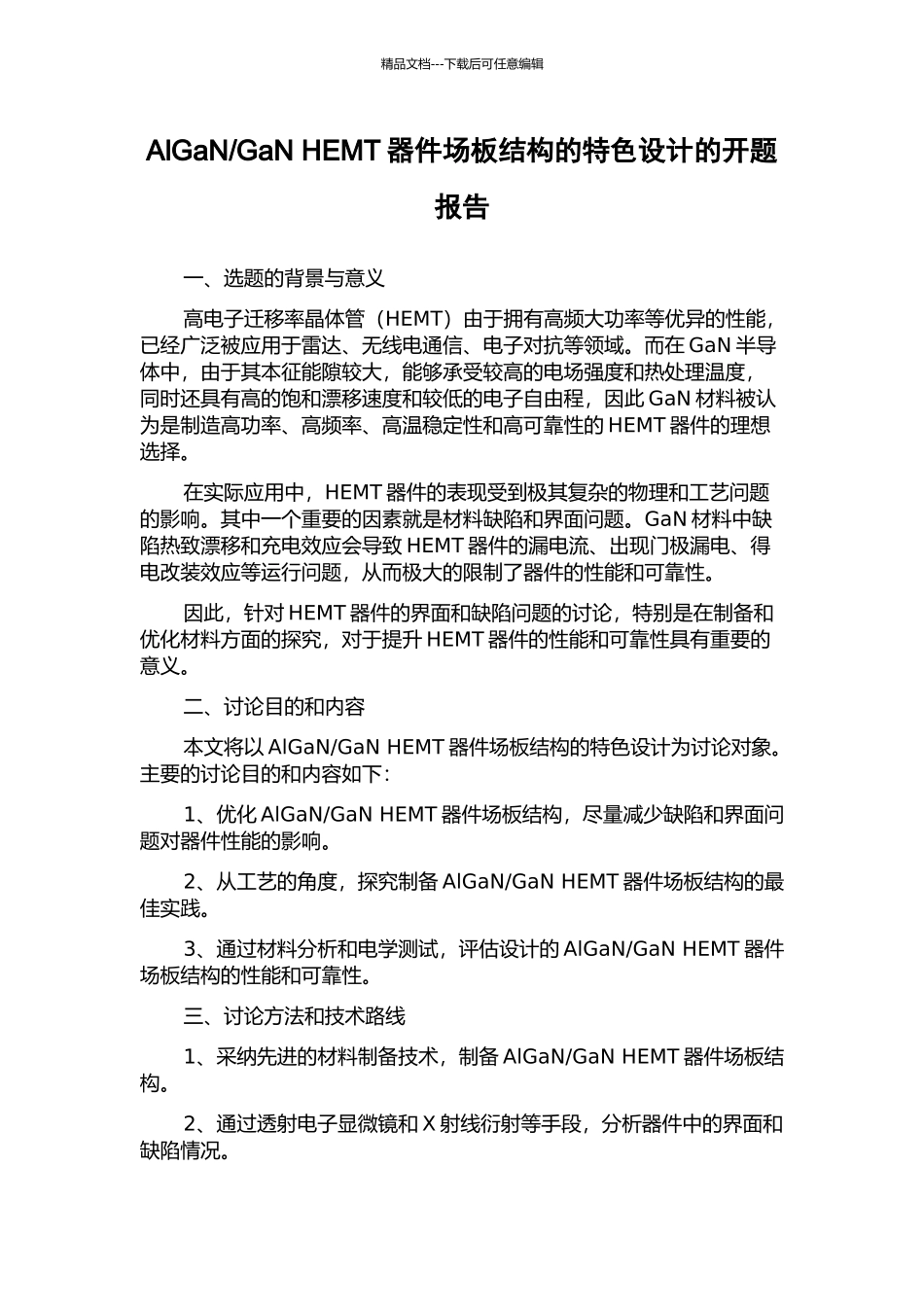

GaN-HEMT器件场板结构的特色设计的开题报告_第1页
1/2
GaN-HEMT器件场板结构的特色设计的开题报告_第2页
2/2
精品文档---下载后可任意编辑AlGaN/GaN HEMT 器件场板结构的特色设计的开题报告一、选题的背景与意义高电子迁移率晶体管(HEMT)由于拥有高频大功率等优异的性能,已经广泛被应用于雷达、无线电通信、电子对抗等领域。而在 GaN 半导体中,由于其本征能隙较大,能够承受较高的电场强度和热处理温度,同时还具有高的饱和漂移速度和较低的电子自由程,因此 GaN 材料被认为是制造高功率、高频率、高温稳定性和高可靠性的 HEMT 器件的理想选择。在实际应用中,HEMT 器件的表现受到极其复杂的物理和工艺问题的影响。其中一个重要的因素就是材料缺陷和界面问题。GaN 材料中缺陷热致漂移和充电效应会导致 HEMT 器件的漏电流、出现门极漏电、得电改装效应等运行问题,从而极大的限制了器件的性能和可靠性。因此,针对 HEMT 器件的界面和缺陷问题的讨论,特别是在制备和优化材料方面的探究,对于提升 HEMT 器件的性能和可靠性具有重要的意义。二、讨论目的和内容本文将以 AlGaN/GaN HEMT 器件场板结构的特色设计为讨论对象。主要的讨论目的和内容如下:1、优化 AlGaN/GaN HEMT 器件场板结构,尽量减少缺陷和界面问题对器件性能的影响。2、从工艺的角度,探究制备 AlGaN/GaN HEMT 器件场板结构的最佳实践。3、通过材料分析和电学测试,评估设计的 AlGaN/GaN HEMT 器件场板结构的性能和可靠性。三、讨论方法和技术路线1、采纳先进的材料制备技术,制备 AlGaN/GaN HEMT 器件场板结构。2、通过透射电子显微镜和 X 射线衍射等手段,分析器件中的界面和缺陷情况。精品文档---下载后可任意编辑3、使用光刻工艺、金属沉积、离子刻蚀等工艺,制备 HEMT 器件,并对不同制备条件下的器件进行比较分析。4、通过 I-V 测试、高频 S 参数测试等手段,评估 HEMT 器件的性能和可靠性。四、讨论的意义及应用前景讨论结果对于推动 AlGaN/GaN HEMT 器件的性能和可靠性的提升,具有重要的意义。同时,本讨论的技术路线和方法也可以应用到其他半导体材料的精细制备和器件设计中,具有较为广泛的应用前景。
