GHz锁相源的研制毕业论文

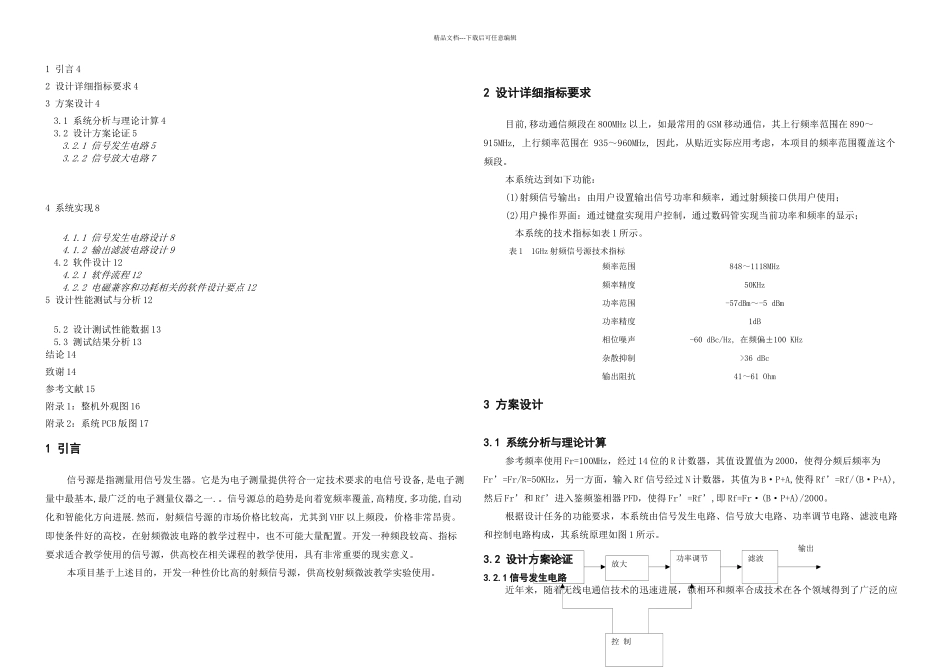

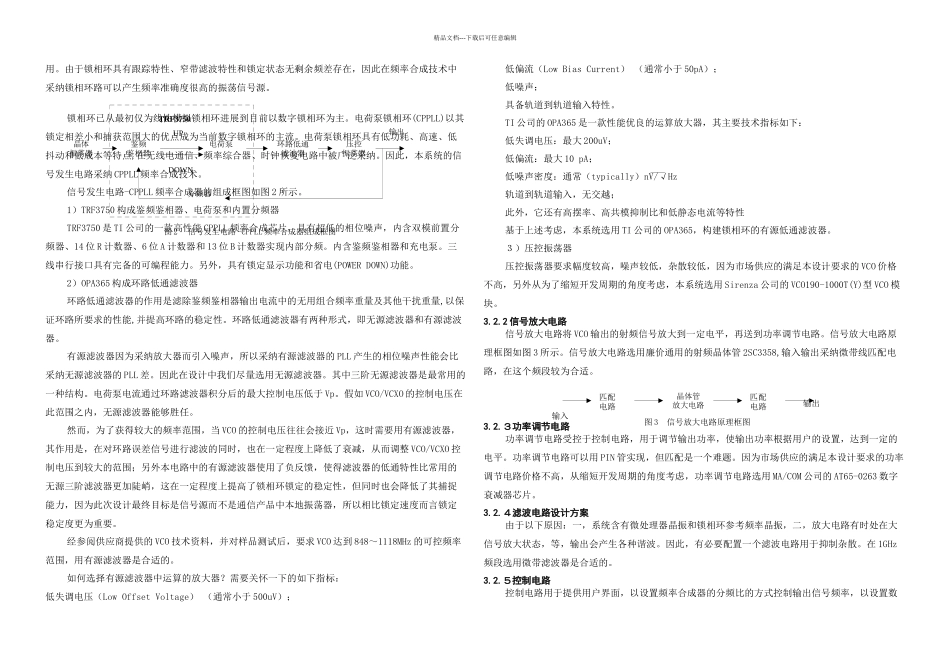

信号发生放大功率调节滤波控 制输出精品文档---下载后可任意编辑1 引言 42 设计详细指标要求 43 方案设计 43.1 系统分析与理论计算 43.2 设计方案论证 53.2.1 信号发生电路 53.2.2 信号放大电路 74 系统实现 84.1.1 信号发生电路设计 84.1.2 输出滤波电路设计 94.2 软件设计 124.2.1 软件流程 124.2.2 电磁兼容和功耗相关的软件设计要点 125 设计性能测试与分析 125.2 设计测试性能数据 135.3 测试结果分析 13结论 14致谢 14参考文献 15附录 1：整机外观图 16附录 2：系统 PCB 版图 171 引言信号源是指测量用信号发生器。它是为电子测量提供符合一定技术要求的电信号设备,是电子测量中最基本,最广泛的电子测量仪器之一.。信号源总的趋势是向着宽频率覆盖,高精度,多功能,自动化和智能化方向进展.然而，射频信号源的市场价格比较高，尤其到 VHF 以上频段，价格非常昂贵。即使条件好的高校，在射频微波电路的教学过程中，也不可能大量配置。开发一种频段较高、指标要求适合教学使用的信号源，供高校在相关课程的教学使用，具有非常重要的现实意义。本项目基于上述目的，开发一种性价比高的射频信号源，供高校射频微波教学实验使用。2 设计详细指标要求目前,移动通信频段在 800MHz 以上，如最常用的 GSM 移动通信，其上行频率范围在 890～915MHz, 上行频率范围在 935～960MHz, 因此，从贴近实际应用考虑，本项目的频率范围覆盖这个频段。本系统达到如下功能：(1)射频信号输出：由用户设置输出信号功率和频率，通过射频接口供用户使用；(2)用户操作界面：通过键盘实现用户控制，通过数码管实现当前功率和频率的显示； 本系统的技术指标如表 1 所示。表 1 1GHz 射频信号源技术指标频率范围848～1118MHz频率精度50KHz功率范围-57dBm～-5 dBm功率精度1dB相位噪声-60 dBc/Hz, 在频偏±100 KHz杂散抑制>36 dBc输出阻抗41～61 Ohm3 方案设计3.1 系统分析与理论计算参考频率使用 Fr=100MHz，经过 14 位的 R 计数器，其值设置值为 2000，使得分频后频率为Fr’=Fr/R=50KHz，另一方面，输入 Rf 信号经过 N 计数器，其值为 B·P+A,使得 Rf’=Rf/(B·P+A),然后 Fr’和 Rf’进入鉴频鉴相器 PFD，使得 Fr’=Rf’,即 Rf=Fr·(B·P+A)/2000。根据设计任务的功能要求，本系统由信号发生电路、信号放大电路、功率调节电路、滤波电路和控制电路构成，其系统原理如图 1 所示。3.2 ...
