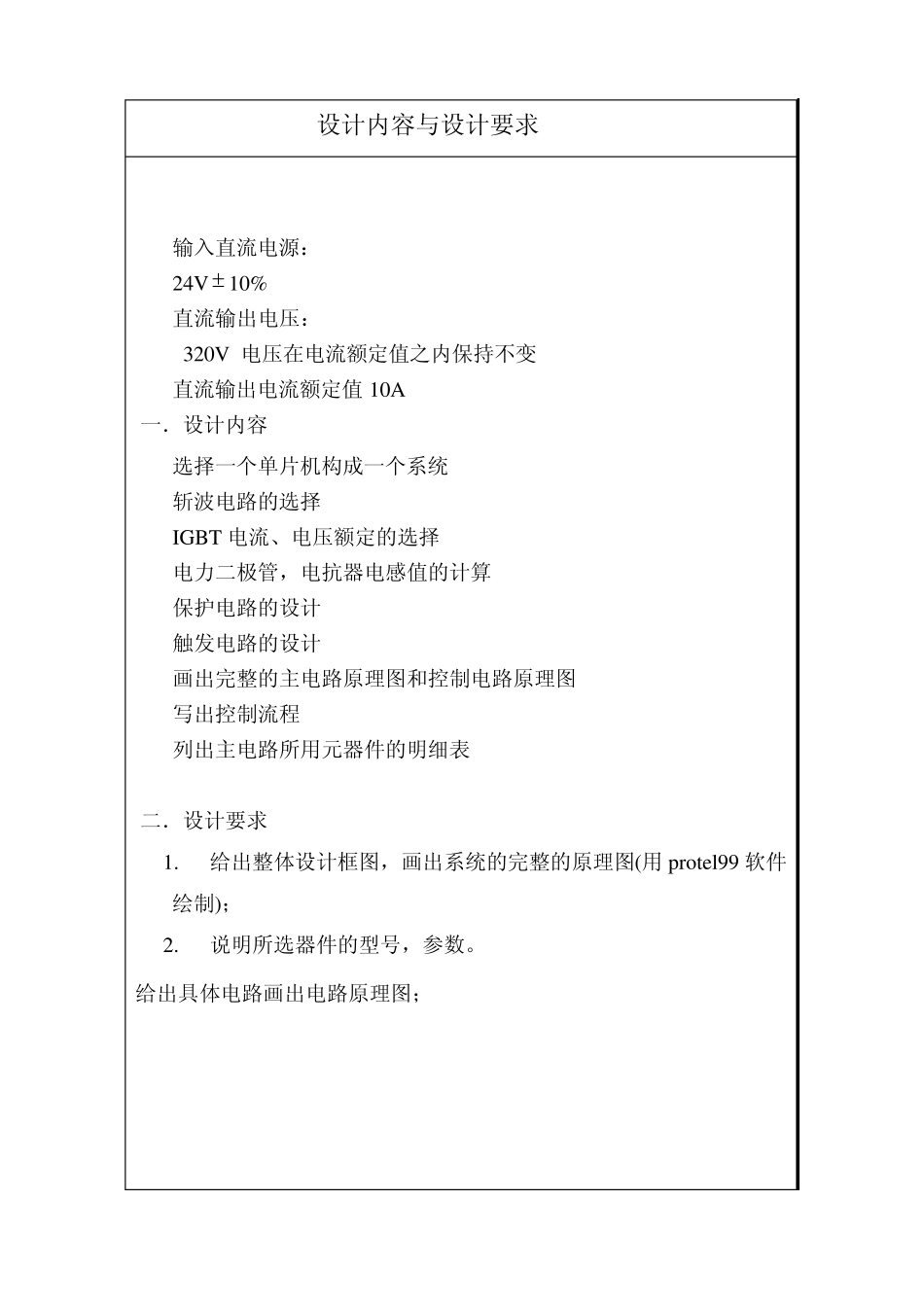

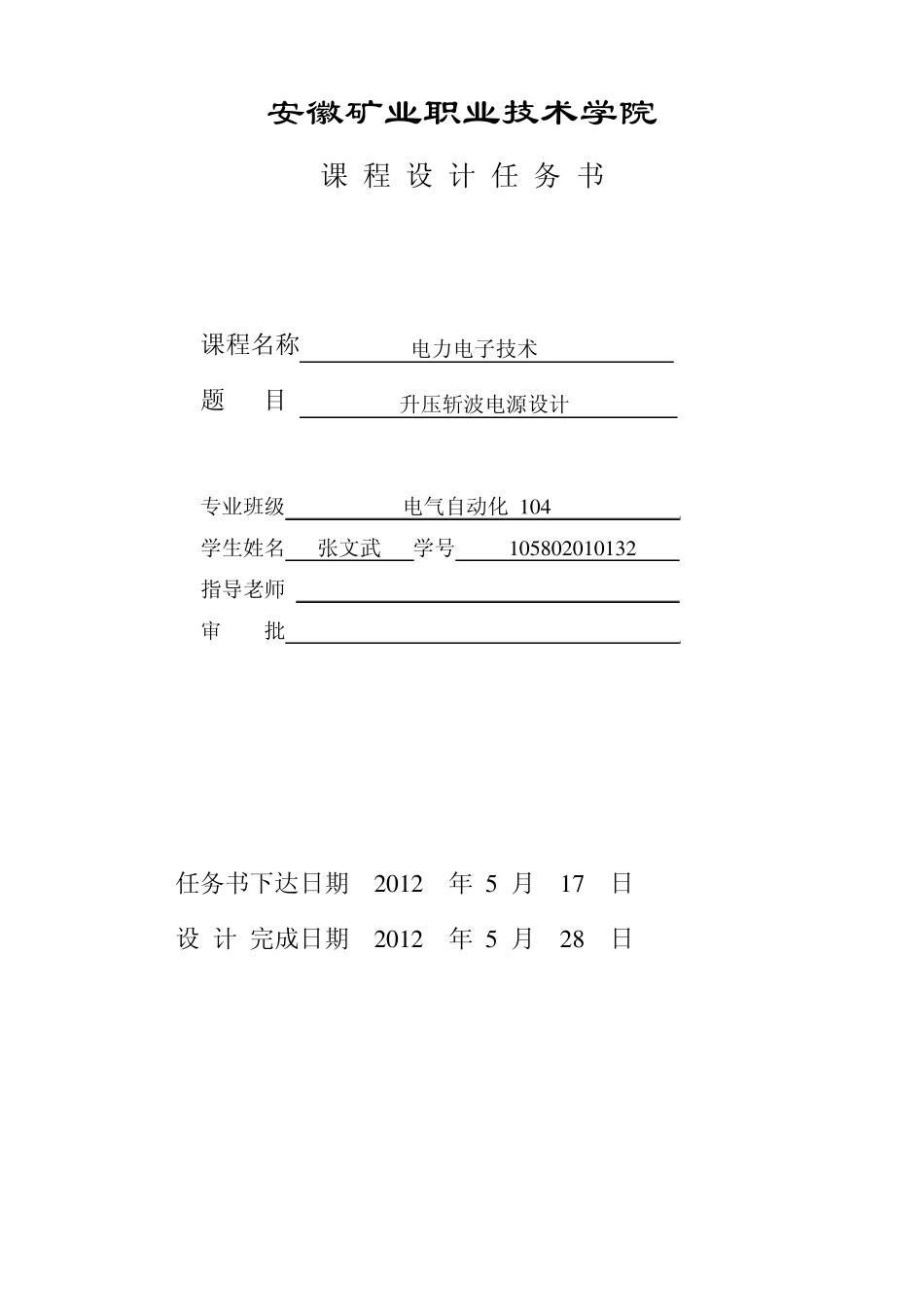

安徽矿业职业技术学院 课 程 设 计 任 务 书 课程名称 电力电子技术 题 目 升压斩波电源设计 专业班级 电气自动化 1 0 4 学生姓名 张文武 学号 1 0 5 8 0 2 0 1 0 1 3 2 指导老师 审 批 任务书下达日期 2 0 1 2 年 5 月 1 7 日 设 计 完成日期 2 0 1 2 年 5 月 2 8 日 设计内容与设计要求 输入直流电源： 24V 10% 直流输出电压： 320V 电压在电流额定值之内保持不变 直流输出电流额定值10A 一．设计内容 选择一个单片机构成一个系统 斩波电路的选择 IGBT 电流、电压额定的选择 电力二极管，电抗器电感值的计算 保护电路的设计 触发电路的设计 画出完整的主电路原理图和控制电路原理图 写出控制流程 列出主电路所用元器件的明细表 二．设计要求 1. 给出整体设计框图，画出系统的完整的原理图(用 protel99 软件绘制)； 2. 说明所选器件的型号，参数。 给出具体电路画出电路原理图； 引 言 直流斩波电路作为将直流电变成另一种固定电压或可调电压的 DC-DC 变换器 ,在直流传动系统、充电蓄电电路、开关电源、电力电子变换装置及各种用电设备中得到普通的应用.随之出现了诸如降压斩波电路、升压斩波电路、升降压斩波电路、复合斩波电路等多种方式的变换电路 . 直流斩波技术已被广泛用于开关电源及直流电动机驱动中，使其控制获得加速平稳、快速响应、节约电能的效果。全控型电力电子器件 IGBT在牵引电传动电能传输与变换、有源滤波等领域得到了广泛的应用。但以 IGBT为功率器件的直流斩波电路在实际应用中需要注意以下问题: （1）系统损耗的问； （2）栅极电阻； （3）驱动电路实现过流过压保护的问题。 第一章 逆变电源工作原理 1.1 DC/AC变换采用单相输出，全桥逆变形式，为减小逆变电源的体积，降低成本，输出使用工频 LC滤波。由 4个 IRF740构成桥式逆变电路，IRF740最高耐压400V，电流10A，功耗 125W，利用半桥驱动器IR2110提供驱动信号，其输入波形由 SG3524提供，同理可调节该SG3524的输出驱动波形的D<50％，保证逆变的驱动方波有共同的死区时间。 IR2110是 IR公司生产的大功率 MOSFET和 IGBT专用驱动集成电路，可以实现对 MOSFET和 IGBT的最优驱动，兼有光耦隔离和电磁隔离的优点，同时还具有快速完整的保护功能，可以提高控制系统的可靠性，减少电路的复杂程度。是中小功率变换装置中驱动器件的首选。 欠电压检测脉...
