华东交通大学_测控试卷测控仪器设计

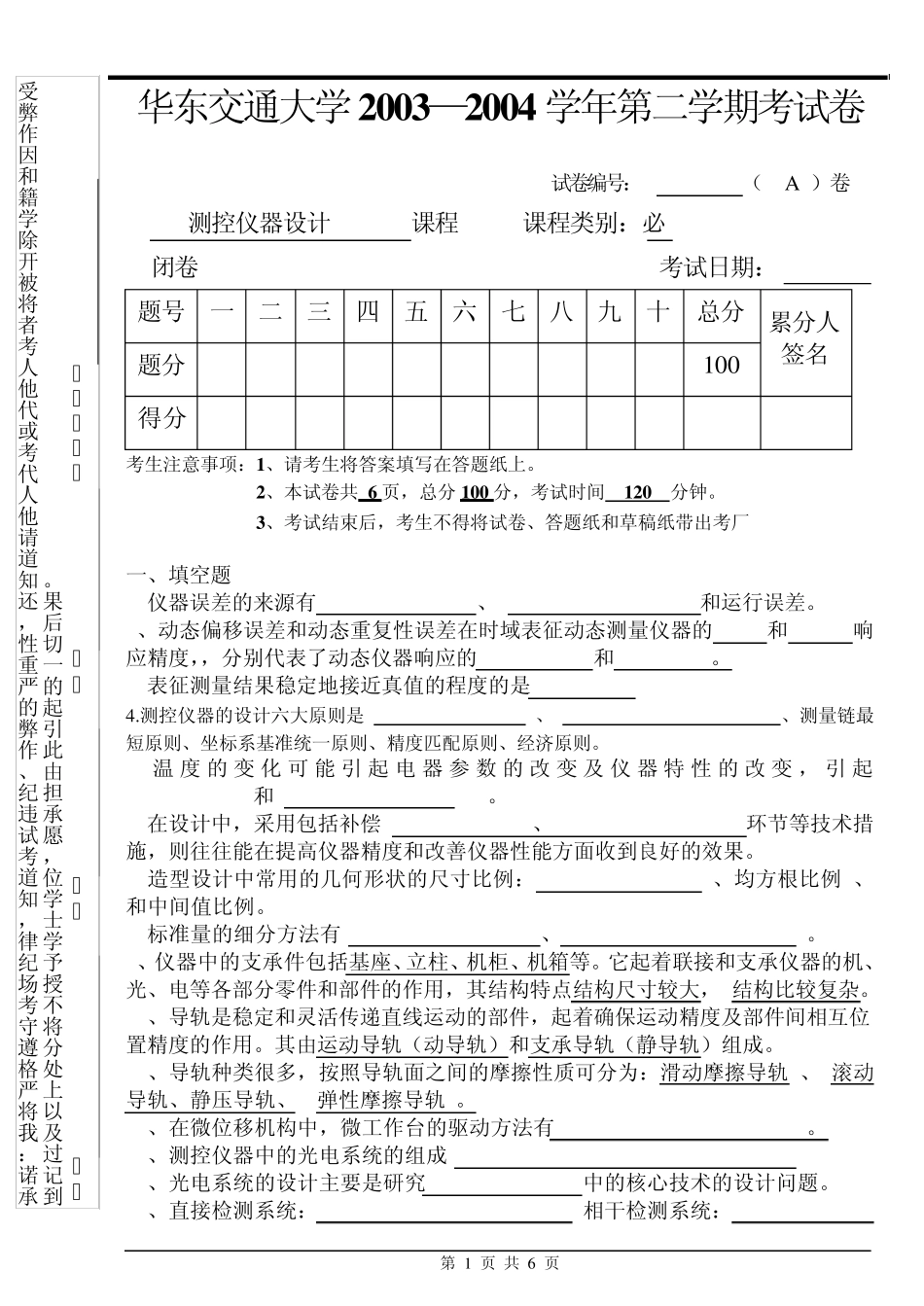

第 1 页 共 6 页 华东交通大学2 0 0 3 —2 0 0 4 学年第二学期考试卷 试卷编号： （ A ）卷 测控仪器设计 课程 课程类别：必 闭卷 考试日期： 题号 一 二 三 四 五 六 七 八 九 十 总分 累分人签名 题分 100 得分 考生注意事项：1 、请考生将答案填写在答题纸上。 2 、本试卷共 6 页，总分 1 0 0 分，考试时间 1 2 0 分钟。 3 、考试结束后，考生不得将试卷、答题纸和草稿纸带出考厂 一、填空题 1.仪器误差的来源有 、 和运行误差。 2、动态偏移误差和动态重复性误差在时域表征动态测量仪器的 和 响应精度，，分别代表了动态仪器响应的 和 。 3.表征测量结果稳定地接近真值的程度的是 4.测控仪器的设计六大原则是 、 、测量链最短原则、坐标系基准统一原则、精度匹配原则、经济原则。 5.温 度 的 变 化 可 能 引 起 电 器 参 数 的 改 变 及 仪 器 特 性 的 改 变 ， 引 起 和 。 6.在设计中，采用包括补偿 、 环节等技术措施，则往往能在提高仪器精度和改善仪器性能方面收到良好的效果。 7.造型设计中常用的几何形状的尺寸比例： 、均方根比例 、 和中间值比例。 8.标准量的细分方法有 、 。 9、仪器中的支承件包括基座、立柱、机柜、机箱等。它起着联接和支承仪器的机、光、电等各部分零件和部件的作用，其结构特点结构尺寸较大， 结构比较复杂。 10、导轨是稳定和灵活传递直线运动的部件，起着确保运动精度及部件间相互位 置精度的作用。其由运动导轨（动导轨）和支承导轨（静导轨）组成。 11、导轨种类很多，按照导轨面之间的摩擦性质可分为：滑动摩擦导轨 、 滚动导轨、静压导轨、 弹性摩擦导轨 。 12、在微位移机构中，微工作台的驱动方法有 。 13、测控仪器中的光电系统的组成 14、光电系统的设计主要是研究 中的核心技术的设计问题。 15、直接检测系统： 相干检测系统： 承诺：我将严格遵守考场纪律，知道考试违纪、作弊的严重性，还知道请他人代考或代他人考者将被开除学籍和因作弊受到记过及以上处分将不授予学士学位，愿承担由此引起的一切后果。 专业 班级 学号 学生签名： 第 2 页 共 6 页 16、在光电系统设计时，针对所设计的光电系统的特点，遵守一些重要的设计原则 。 17、光电系统的核心是光学变换与光电变换，因而光电系统的光学部分与电子部分的匹配是十分重要的。这些匹配包括 ...
