华为交换机配置VLAN实训指导书

华为交换机配置VLAN实训指导书_第1页
1/27
华为交换机配置VLAN实训指导书_第2页
2/27
华为交换机配置VLAN实训指导书_第3页
3/27

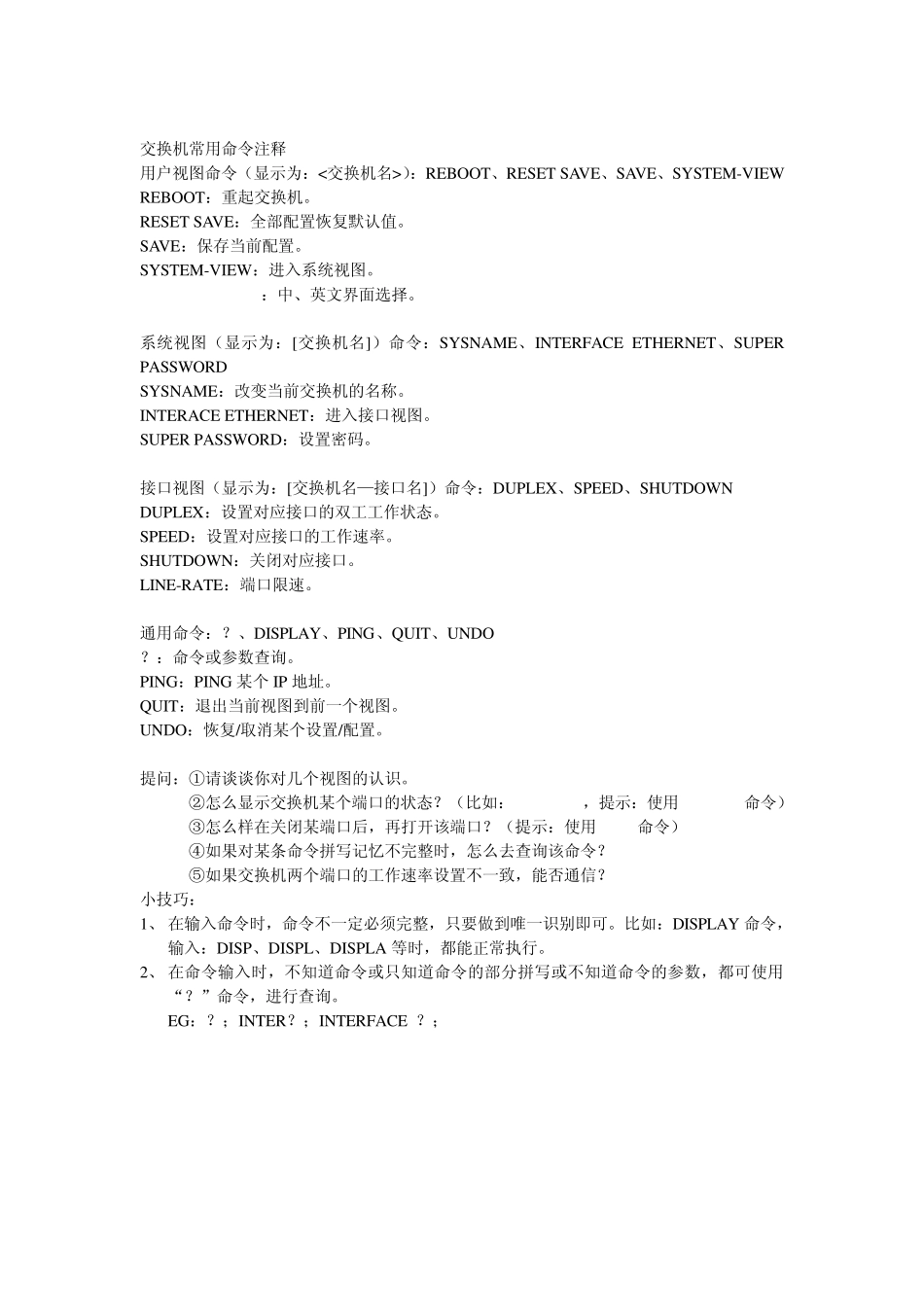

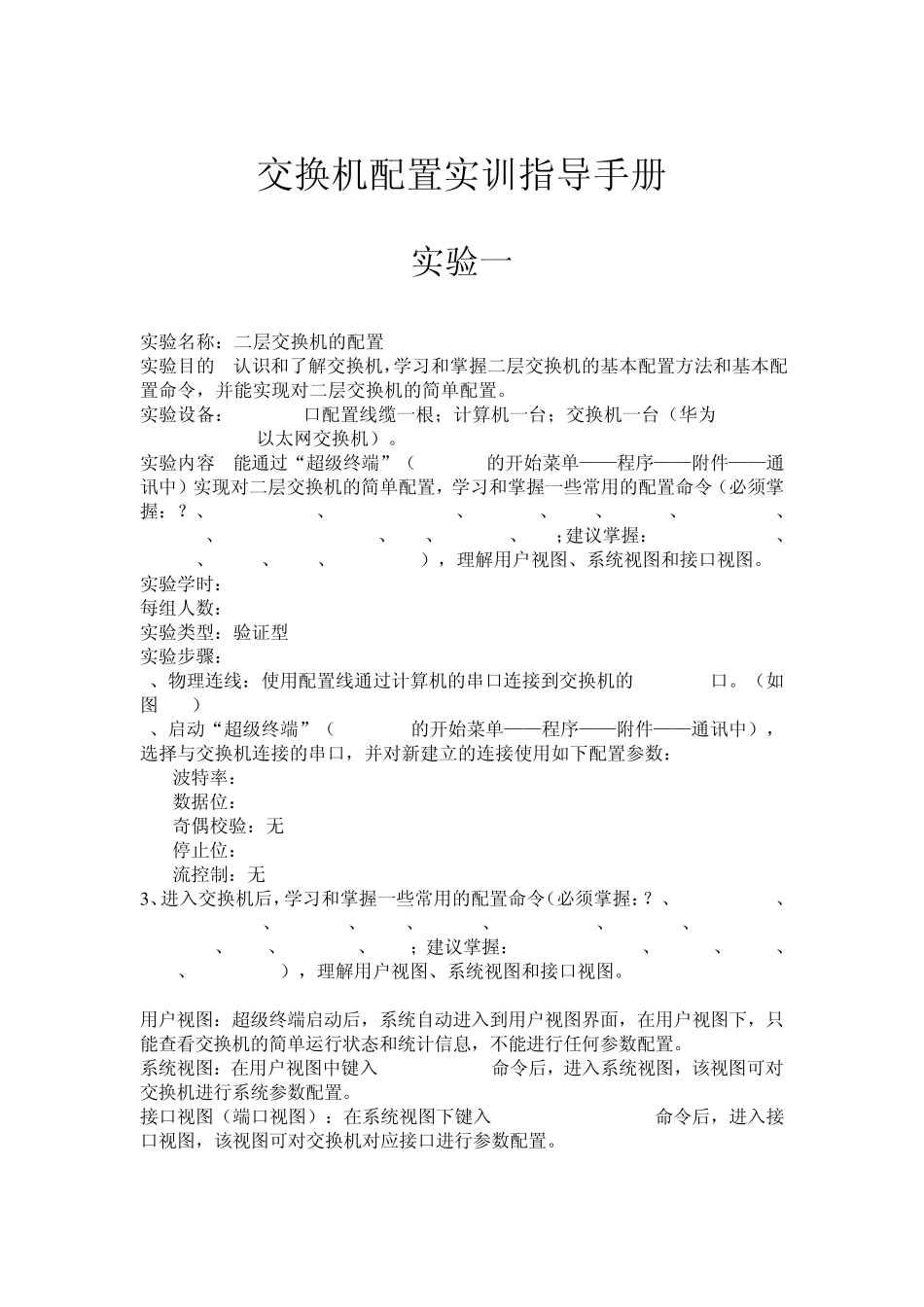

H3CNE 计算机网络实训 交换机配置实训指导手册 实验一 实验名称:二层交换机的配置 实验目的: 认识和了解交换机,学习和掌握二层交换机的基本配置方法和基本配置命令,并能实现对二层交换机的简单配置。 实验设备:CONSOLE口配置线缆一根;计算机一台;交换机一台(华为S3100-26C-SI以太网交换机)。 实验内容: 能通过“超级终端”(WINDOWS的开始菜单——程序——附件——通讯中)实现对二层交换机的简单配置,学习和掌握一些常用的配置命令(必须掌握:?、SYSTEM-VIEW、LANGUAGE-MODE、DISPLAY、PING、REBOOT、RESET SAVE、SYSNAME、INTERFACE ETHERNET、QUIT、SHUTDOWN、UNDO;建议掌握:SUPER PASSWORD、DUPLEX、SPEED、SAVE、LINE-RATE),理解用户视图、系统视图和接口视图。 实验学时:2 每组人数:5-6 实验类型:验证型 实验步骤: 1、物理连线:使用配置线通过计算机的串口连接到交换机的CONSOLE口。(如图 1-1) 2、启动“超级终端”(WINDOWS的开始菜单——程序——附件——通讯中),选择与交换机连接的串口,并对新建立的连接使用如下配置参数: 波特率:9600 数据位:8 奇偶校验:无 停止位:1 流控制:无 3 、进入交换机后,学习和掌握一些常用的配置命令(必须掌握:?、SYSTEM-VIEW、LANGUAGE-MODE、DISPLAY、PING、REBOOT、RESET SAVE、SYSNAME、INTERFACE ETHERNET、QUIT、SHUTDOWN、UNDO;建议掌握:SUPER PASSWORD、DUPLEX、SPEED、SAVE、LINE-RATE),理解用户视图、系统视图和接口视图。 用户视图:超级终端启动后,系统自动进入到用户视图界面,在用户视图下,只能查看交换机的简单运行状态和统计信息,不能进行任何参数配置。 系统视图:在用户视图中键入 SYSTEM-VIEW命令后,进入系统视图,该视图可对交换机进行系统参数配置。 接口视图(端口视图):在系统视图下键入 INTERACE ETHERNET命令后,进入接口视图,该视图可对交换机对应接口进行参数配置。 交换机常用命令注释 用户视图命令(显示为:<交换机名>):REBOOT、RESET SAVE、SAVE、SYSTEM-VIEW REBOOT:重起交换机。 RESET SAVE:全部配置恢复默认值。 SAVE:保存当前配置。 SYSTEM-VIEW:进入系统视图。 LANGUAGE-MODE:中、英文界面选择。 系统视图(显示为:[交换机名])命令:SYSNAME、INTERFACE ETHERNET、SUPER PASSWORD SYSNAME:改变当前交换机的名称。 INTERACE ETHERNET:进入接口视图。 SUPER...
