华为智能光伏电站解决方案防PID模块应用指导

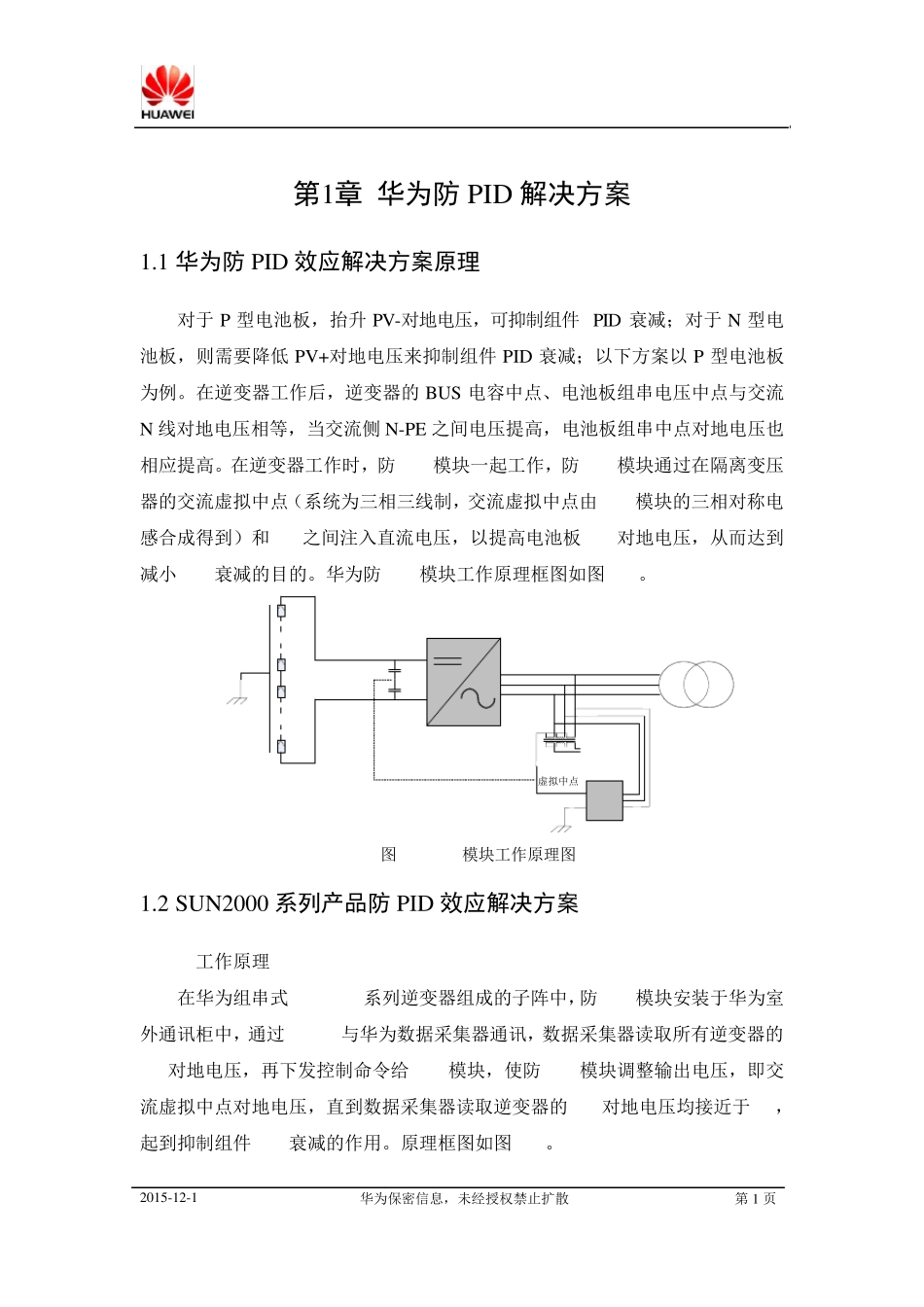

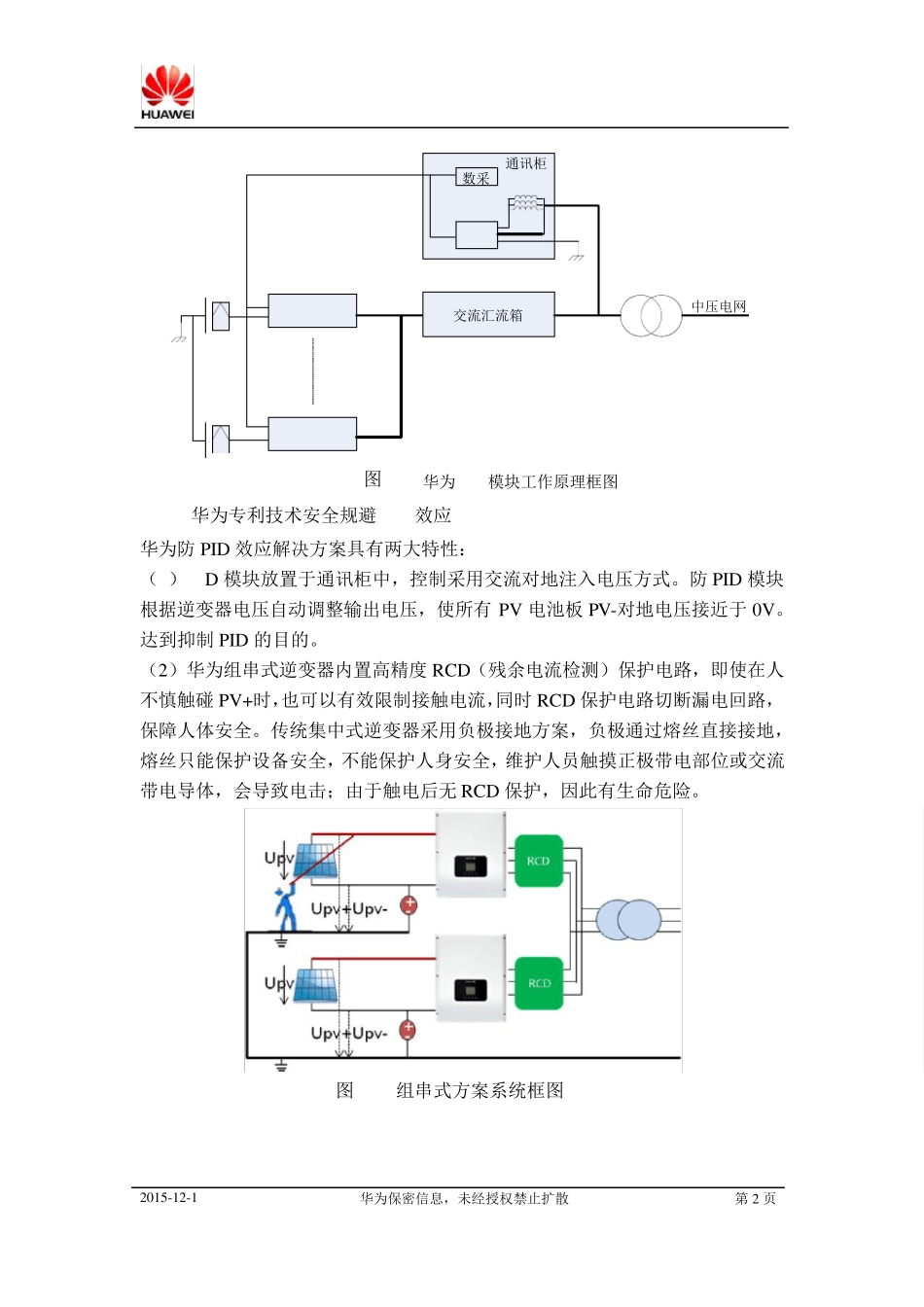

第i页 目 录 第1章 华为防PID解决方案 ......................................... 1 1.1 华为防PID 效应解决方案原理 .................................................................... 1 1.2 SUN2000 系列产品防PID 效应解决方案 .................................................... 1 第2章 防PID模块应用指导 ......................................... 3 2.1 华为防PID 模块安装方式 ............................................................................ 3 2.2 箱变与通讯柜的连接..................................................................................... 4 第3章 华为智能光伏电站防PID模块应用指导书 checklist .............. 6 2015-12-1 华为保密信息，未经授权禁止扩散 第1 页 第1章 华为防 PID 解决方案 1.1 华为防 PID 效应解决方案原理 对于P 型电池板，抬升PV-对地电压，可抑制组件PID 衰减；对于N 型电池板，则需要降低PV +对地电压来抑制组件PID 衰减；以下方案以P 型电池板为例。在逆变器工作后，逆变器的BU S 电容中点、电池板组串电压中点与交流N 线对地电压相等，当交流侧 N-PE 之间电压提高，电池板组串中点对地电压也相应提高。在逆变器工作时，防 PID模块一起工作，防 PID模块通过在隔离变压器的交流虚拟中点（系统为三相三线制，交流虚拟中点由 PID模块的三相对称电感合成得到）和 PE之间注入直流电压，以提高电池板PV-对地电压，从而达到减小 PID衰减的目的。华为防 PID模块工作原理框图如图 1-1。 PIDPV PanelPV PanelPV PanelPV Panel虚拟中点OABCPV+PV-INV 图 1-1 PID模块工作原理图 1.2 SU N2000 系列产品防 PID 效应解决方案 1.2.1 工作原理 在华为组串式 SUN2000系列逆变器组成的子阵中，防 PID模块安装于华为室外通讯柜中，通过 RS485与华为数据采集器通讯，数据采集器读取所有逆变器的PV-对地电压，再下发控制命令给 PID模块，使防 PID模块调整输出电压，即交流虚拟中点对地电压，直到数据采集器读取逆变器的PV-对地电压均接近于0V，起到抑制组件PID衰减的作用。原理框图如图 1-2。 2015-12-1 华为保密信息，未经授权禁止扩散 第2 页 SUN2000SUN2000交流汇流箱RS485数采PID通讯柜中压电网A/B/CPE1n 图1-2 华为PID模块工作原理框图 1.2.2华为专利技术安全规避PID效应 ...
