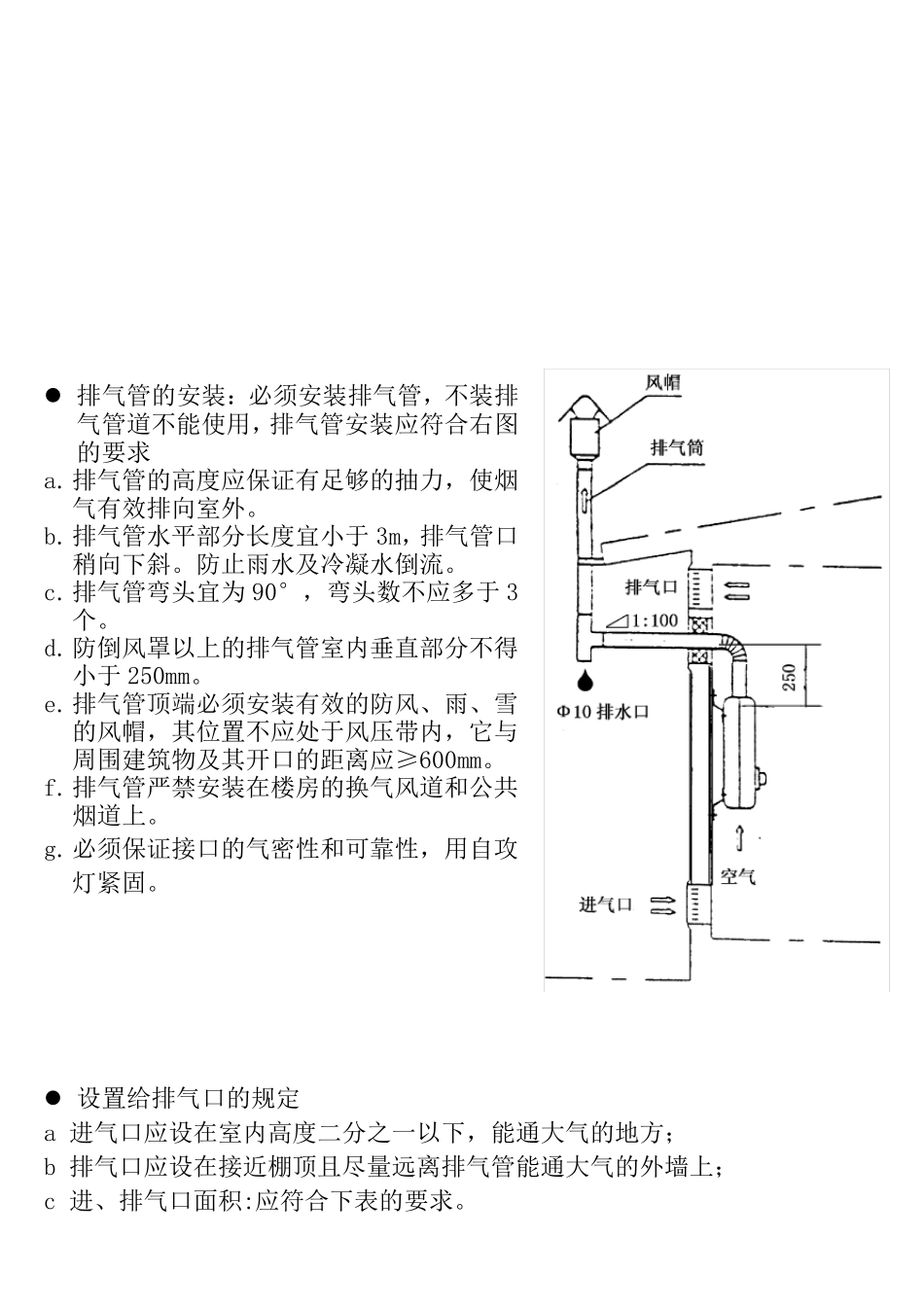

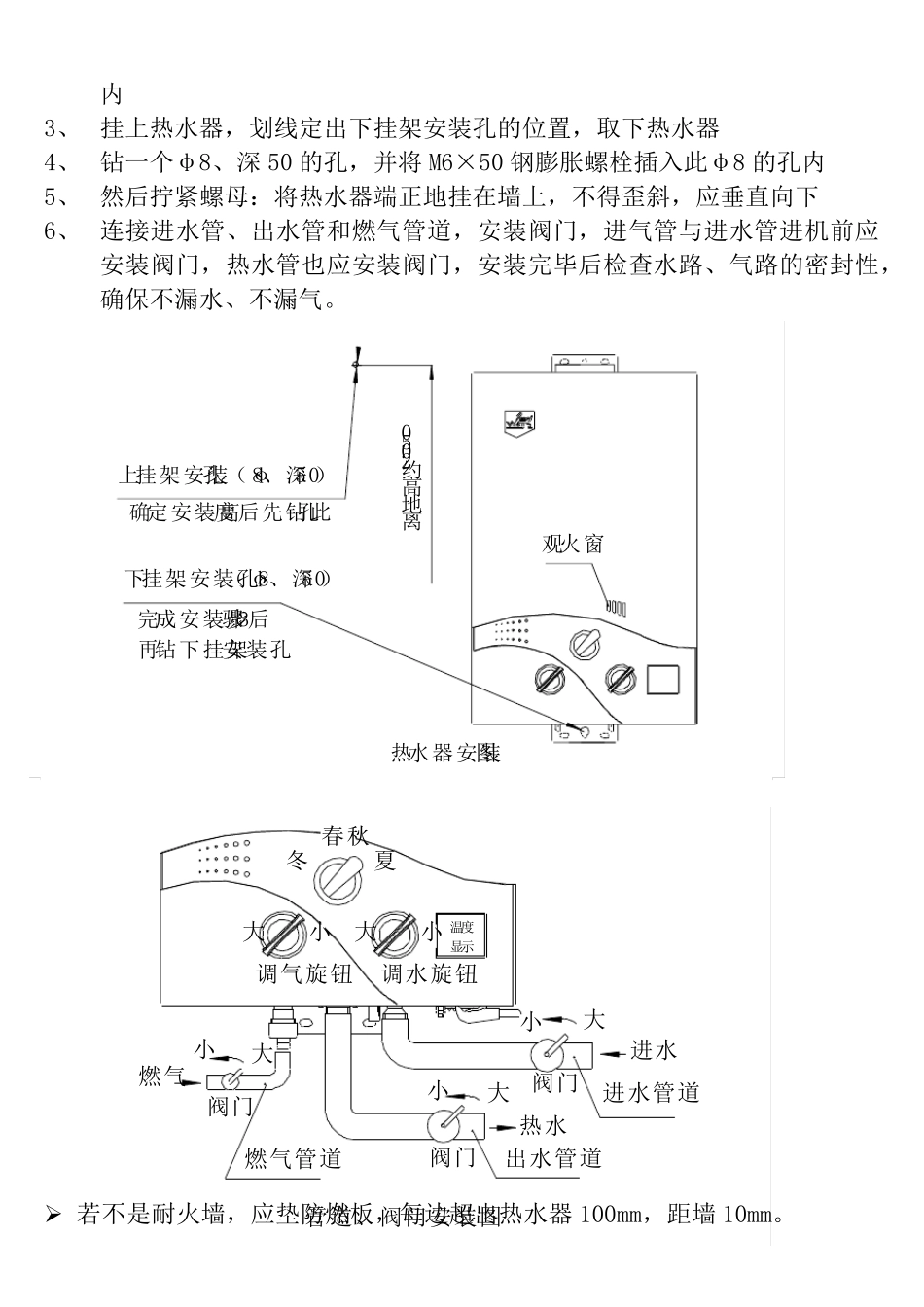

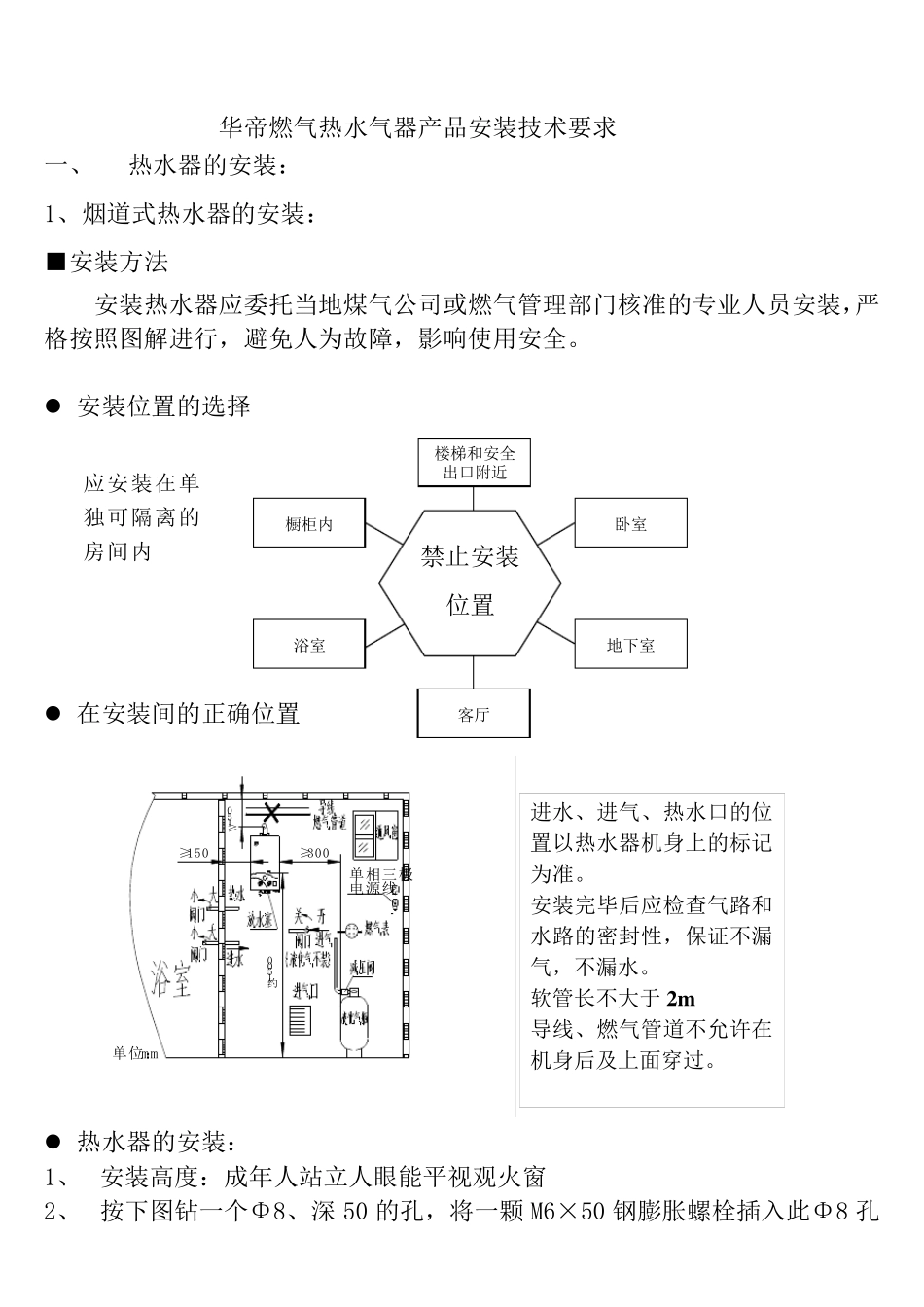

禁止安装 位置 楼梯和安全出口附近 橱柜内 浴室 客厅 卧室 地下室 华帝燃气热水气器产品安装技术要求 一、 热水器的安装: 1、烟道式热水器的安装: ■安装方法 安装热水器应委托当地煤气公司或燃气管理部门核准的专业人员安装,严格按照图解进行,避免人为故障,影响使用安全。 安装位置的选择 在安装间的正确位置 热水器的安装: 1、 安装高度:成年人站立人眼能平视观火窗 2、 按下图钻一个Φ8、深50 的孔,将一颗M6×50 钢膨胀螺栓插入此Φ8 孔应安装在单独可隔离的房间内 进水、进气、热水口的位置以热水器机身上的标记为准。 安装完毕后应检查气路和水路的密封性,保证不漏气,不漏水。 软管长不大于 2m 导线、燃气管道不允许在机身后及上面穿过。 ≥300约1500单相三极电源线≥150≥150单位:mm 内 3、 挂上热水器,划线定出下挂架安装孔的位置,取下热水器 4、 钻一个φ8、深50 的孔,并将M6×50 钢膨胀螺栓插入此φ8 的孔内 5、 然后拧紧螺母:将热水器端正地挂在墙上,不得歪斜,应垂直向下 6、 连接进水管、出水管和燃气管道,安装阀门,进气管与进水管进机前应安装阀门,热水管也应安装阀门,安装完毕后检查水路、气路的密封性,确保不漏水、不漏气。 ➢ 若不是耐火墙,应垫防燃板,每边超出热水器100mm,距墙 10mm。 离地高约2050上挂架安装孔(φ8、深50)确定安装高度后先钻此孔下挂架安装孔(φ8、深50)完成安装步骤3后再钻下挂架安装孔热水器安装图观火窗 调气旋钮调水旋钮春秋冬夏温度显示大小大小大小大大小小阀门燃气热水进水出水管道进水管道阀门燃气管道阀门管道、阀门安装图 排气管的安装:必须安装排气管,不装排气管道不能使用,排气管安装应符合右图的要求 a. 排气管的高度应保证有足够的抽力,使烟气有效排向室外。 b. 排气管水平部分长度宜小于3m,排气管口稍向下斜。防止雨水及冷凝水倒流。 c. 排气管弯头宜为90°,弯头数不应多于3个。 d. 防倒风罩以上的排气管室内垂直部分不得小于250mm。 e. 排气管顶端必须安装有效的防风、雨、雪的风帽,其位置不应处于风压带内,它与周围建筑物及其开口的距离应≥600mm。 f. 排气管严禁安装在楼房的换气风道和公共烟道上。 g. 必须保证接口的气密性和可靠性,用自攻灯紧固。 设置给排气口的规定 a 进气口应设在室内高度二分之一以下,能通大气的地方; b 排气口应设在接近棚顶且尽量远...
