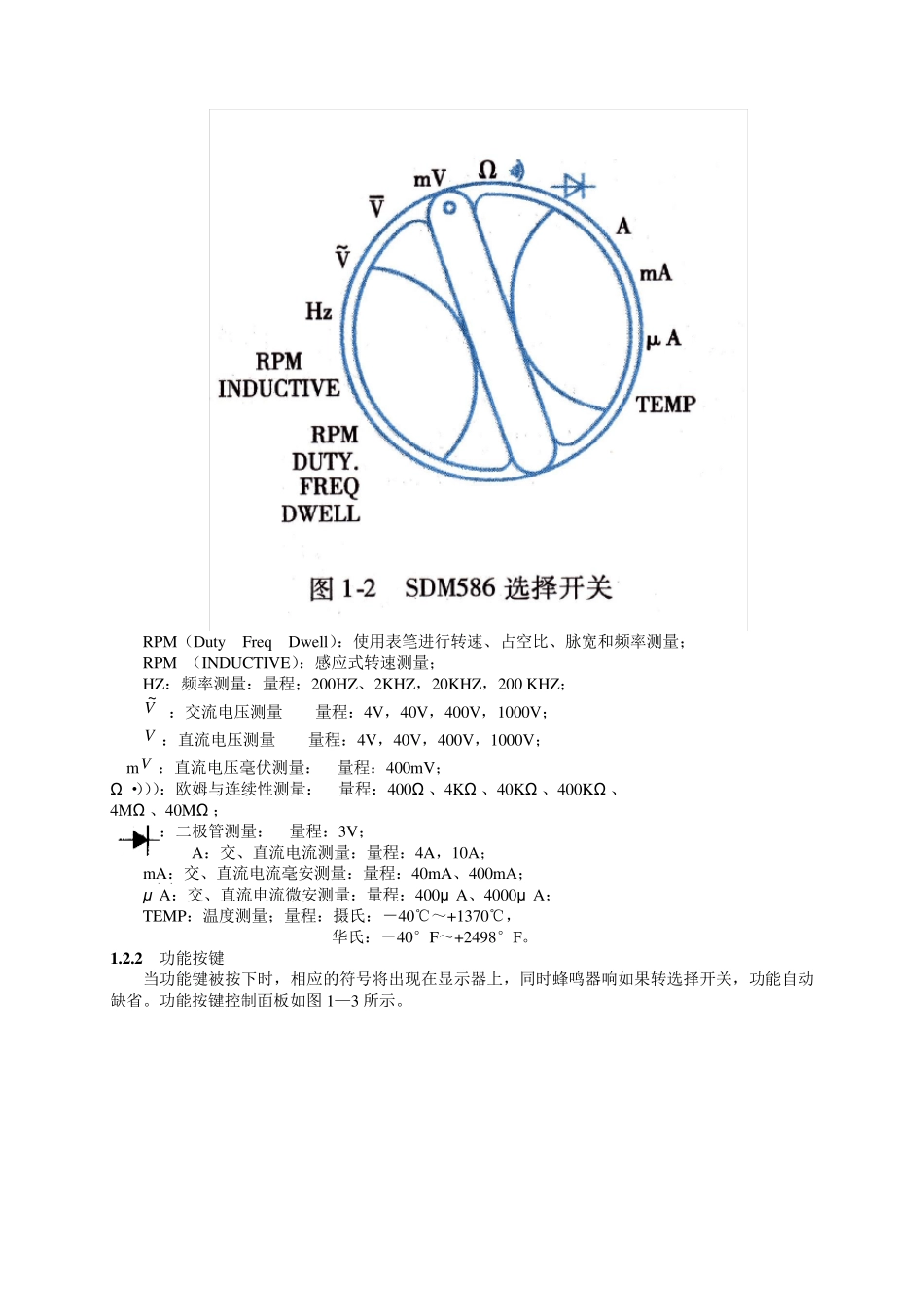

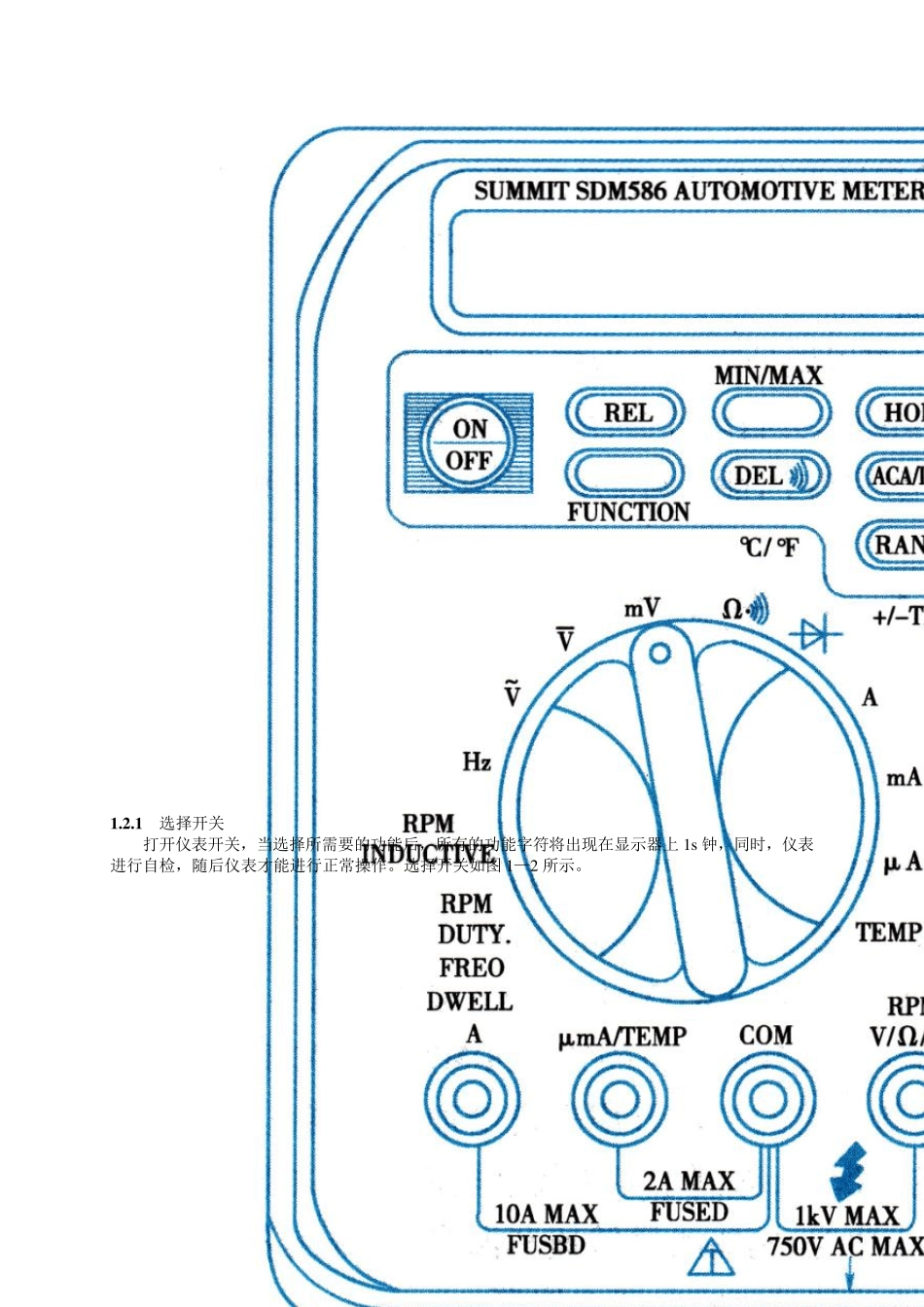

单元一 汽车电控系统常用检测设备 学习目标 知识目标： 正确描述汽车专用万用表、解码器、综合电脑检测仪、专用示波器的功能、组成及面板控制。 能力目标： １．能使用汽车专用万用表测量并分析各传感器的信号电压、参考电压、电阻、电流，测量发动机转速、点火闭合角、占空比； ２．能使用解码器读取、清除故障码；读取有关传输系统的数据流； 现代汽车电控系统的检修，须借助专用仪器、设备提供的故障信息实施检修作业。目前，汽车电控系统专用仪器、设备主要有专用万用表、解码器、发动机综合电脑检测仪、汽车专用示波器和喷油器性能检测与清洗设备等。 汽车电控系统专用仪器、设备大多以微处理技术为核心，配以采集信号的传感器，对电控系统的有关资料、参数和数据进行检测和读取，并自动分析、判断存贮和打印，以此来确定故障的最终原因。所以在现代汽车电控系统的诊断检测中，能正确使用专用仪器、设备是十分重要的。 1 汽车专用万用表 1 .1 概述 汽车专用万用表是一种高阻抗（≥10MΩ ）数字多用表，其外形、结构和工作原理与数字式万用表相同。它承袭了数字式万用表的一切优点，并使其扩展至汽车检测领域。汽车专用万用表的种类很多，大多为进口仪表，虽然面板形式不同，但功能相近，对上述提到的各种参数均能进行检测，常用的有笛威TWAY9206A、TWAY9406A；美国艾克强（Actron）MODEL 2882，MODEL3002， Su npro Cp7678；萨美特（Su mmit）SDM586；SDM786；OTC 系列汽车万用表；我国台湾省产品EDA 系列汽车万用表等。有的专用万用表还增加示波器、运行记录器、发动机分析仪的功能，在其外形尺寸不变的情况下，做到了专用数字电表的多功能、多用途。 为实现汽车专用万用表的某些功能，例如测量转速和温度，它还配备了一些配件，如热电偶适配器、热电偶探头、电感式拾取器和感应式电流夹钳等。 不论是哪种型号的汽车专用万用表，一般均具有以下功能。 (1)常规的交、直流电压、电流和电阻的检测； (2)电路的断路、短路检测，声响指示； (3)线路中的电压降与阻抗的检测； (4)线路中接点压降的检测； (5)汽车交流发电机的检测； (6)发动机转速检测； (7)温度检测； (8)电控系统传感器的测试； (9)频率、时间（ms）的测试； (10)电磁线圈占空比的检测； (11)闭合角的检测； (12)具有测量数据保持功能； (13)具有最大值、最小值的检测功能。 1 .2 面板介绍 汽车专用万用表因型号不同，其面板布置形式各...
