单向板肋梁楼盖设计(含梁板配筋图)

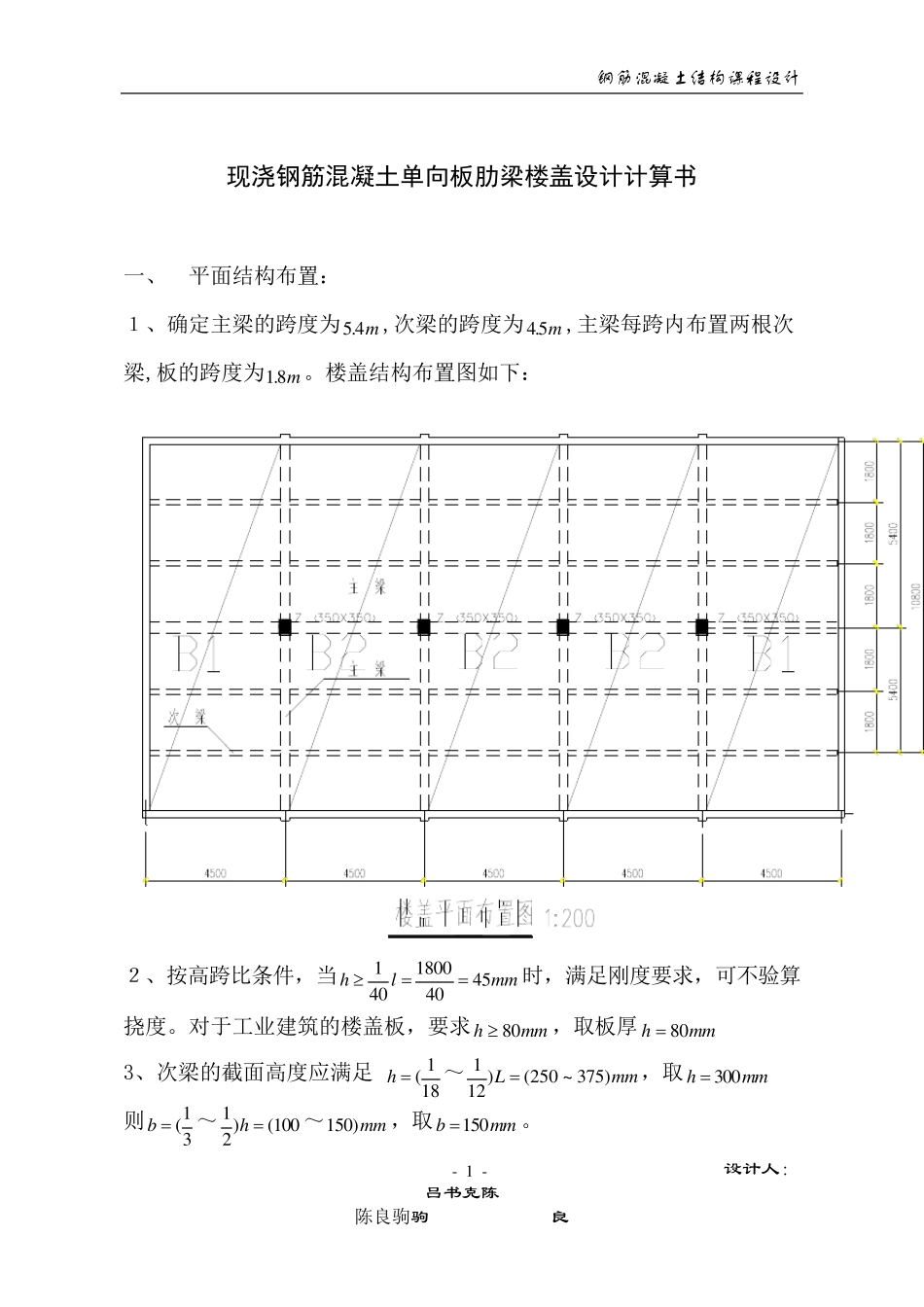

钢筋混凝土结构课程设计 - 1 - 设计人：吕书克陈 陈良驹驹 良 现浇钢筋混凝土单向板肋梁楼盖设计计算书 一、 平面结构布置： １、确定主梁的跨度为5.4m ,次梁的跨度为4.5m ,主梁每跨内布置两根次梁,板的跨度为1.8m 。楼盖结构布置图如下：２、按高跨比条件，当11800454040hlm m时，满足刚度要求，可不验算挠度。对于工业建筑的楼盖板，要求m mh80，取板厚m mh80 3、次梁的截面高度应满足 1(18h ～ 1 )(250 ~ 375)12 Lm m，取300hm m 则1(3b ～ 1)(1002 h ～150)m m ，取150bm m。 钢筋混凝土结构课程设计 - 2 - 设计人：吕书克陈 陈良驹驹 良 4、主梁的截面高度应该满足1(1 4h ～ 1 )(3 8 68 L ～6 7 5 )mm ，6 0 0hmm，则1(3h ～ 1 )(2002 h ～mm)3 0 0，取mmb2 5 0。 二、 板的设计（按塑性内力重分布计算）： 1、荷载计算： 板的恒荷载标准值： 取 1m 宽板带计算： 30mm 厚水磨石面层 mkN /6 5.016 5.0 80mm 厚钢筋混凝土板 0 .0 82 512 .0/kN m  15mm 板底混合砂浆 0 .0 1 51 710 .2 5 5/kN m  恒载： mkNgk/9 0 5.2 活载： 2 .512 .5/kqkNm  恒荷载分项系数取 1.2；因为工业建筑楼盖且楼面活荷载标准值小于mkN /0.4，所以活荷载分项系数取 1.4。 板的设计值总值： 由可变荷载效应控制的组合： (1 .22 .9 0 51 .42 .5 )6 .9 8 6/gqkN m 由永久荷载效应控制的组合：(1 .3 52 .9 0 51 .40 .72 .5 )6 .3 7 2/gqkN m 所以由可变荷载效应控制的组合所得荷载设计值较大，板的内力计算取6 .9 8 6/gqkNm 2、板的计算简图：钢筋混凝土结构课程设计 - 3 - 设计人：吕书克陈 陈良驹驹 良 120150次梁15080mm厚钢筋混凝土板250 次梁截面为150300mmmm，现浇板在墙上的支承长度不小于100mm，取板在墙上的支承长度为120mm。按塑性内力重分布设计，板的计算 边跨： 0 118 01 8 0 07 51 2 01 6 4 51 6 6 5222nnallhlmm， 取0 11 6 4 5lmm (mma120) 中跨： 0 21 8 0 01 5 01 6 5 0nllmm 板为多跨连续板，对于跨数超过五跨的等截面连续板，其各跨受荷相同，且跨差不超过 10%时，均可按五跨等跨度连续板计算。 计算简图如下图： 钢...
