单回路控制系统整定

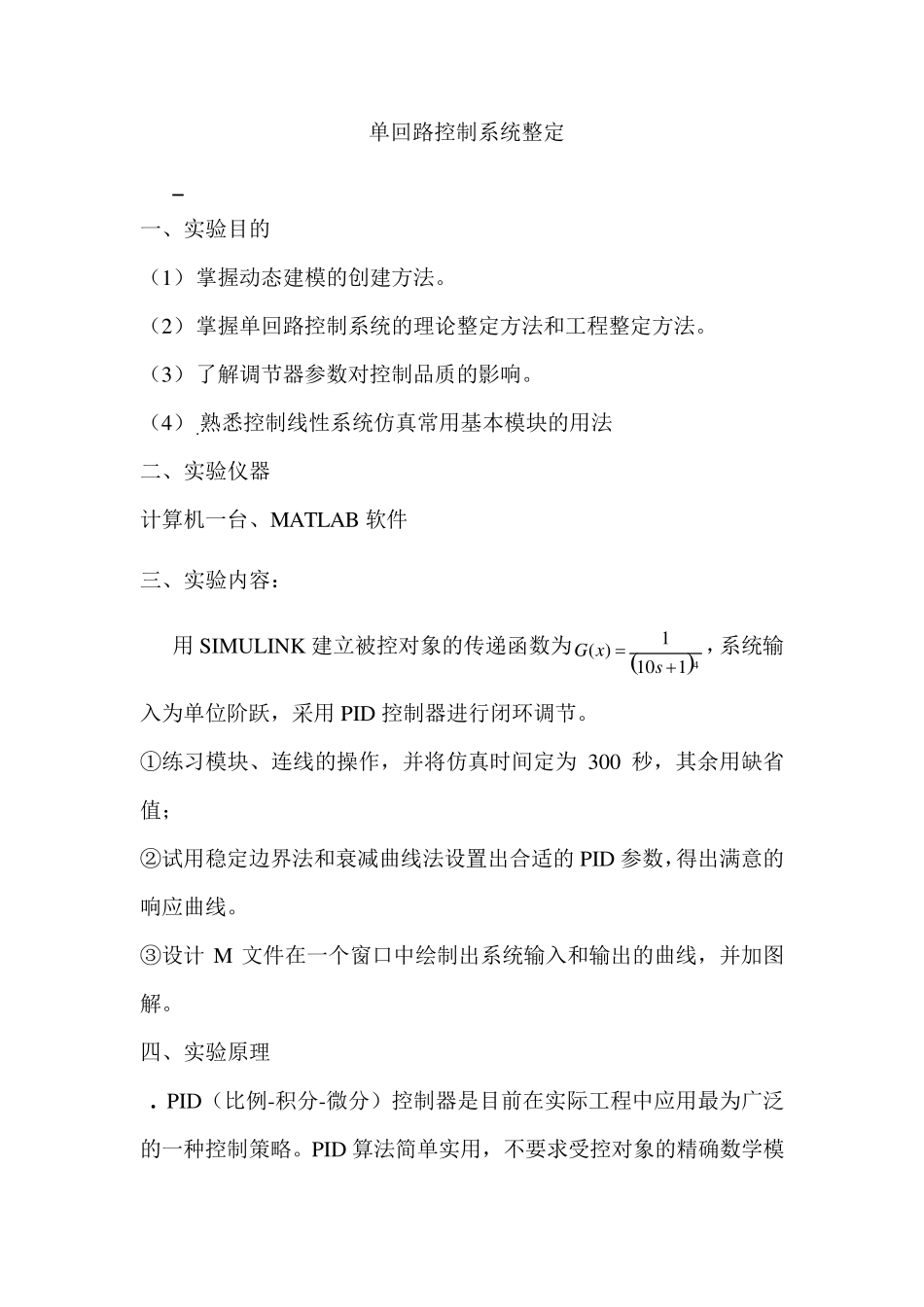

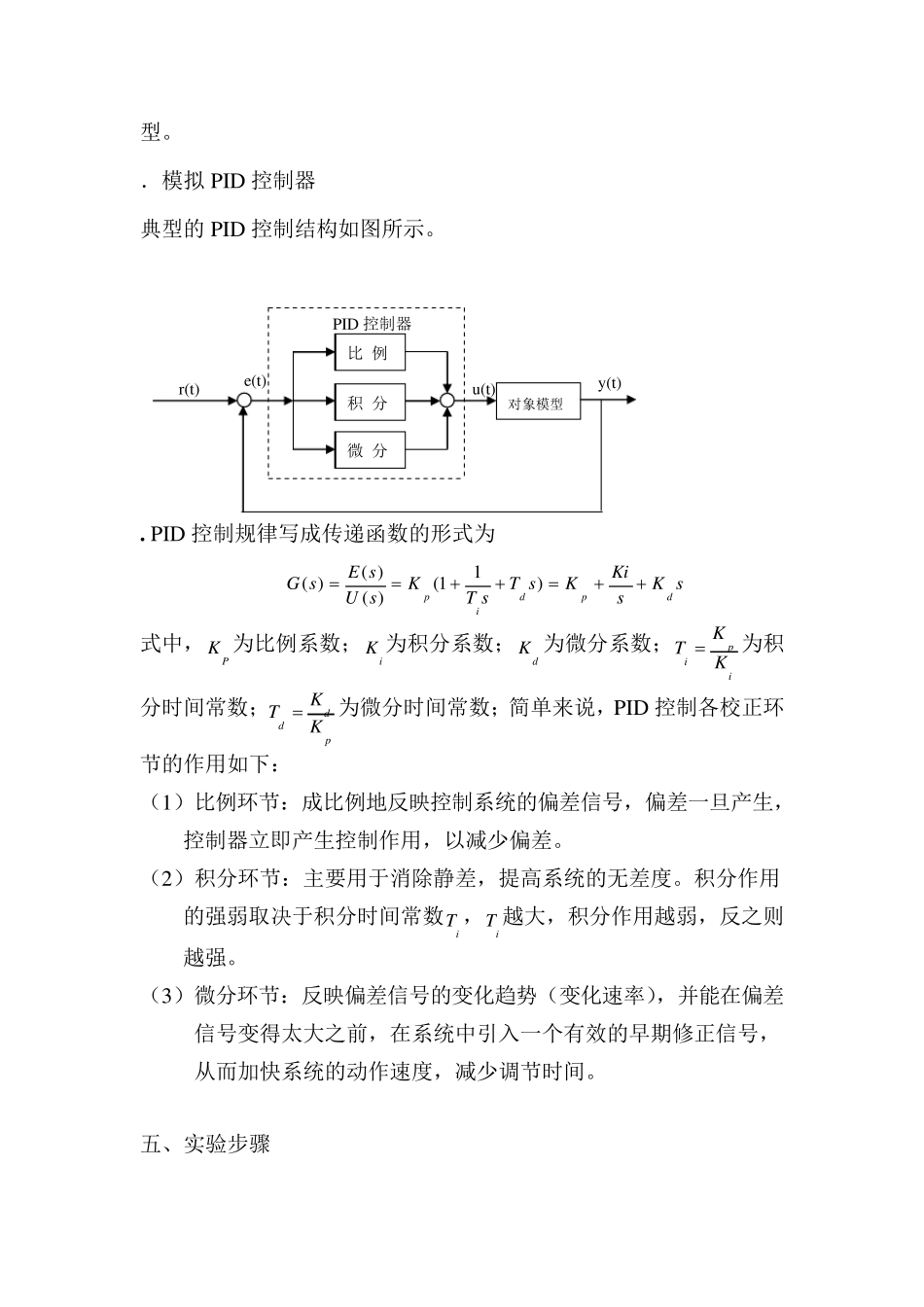

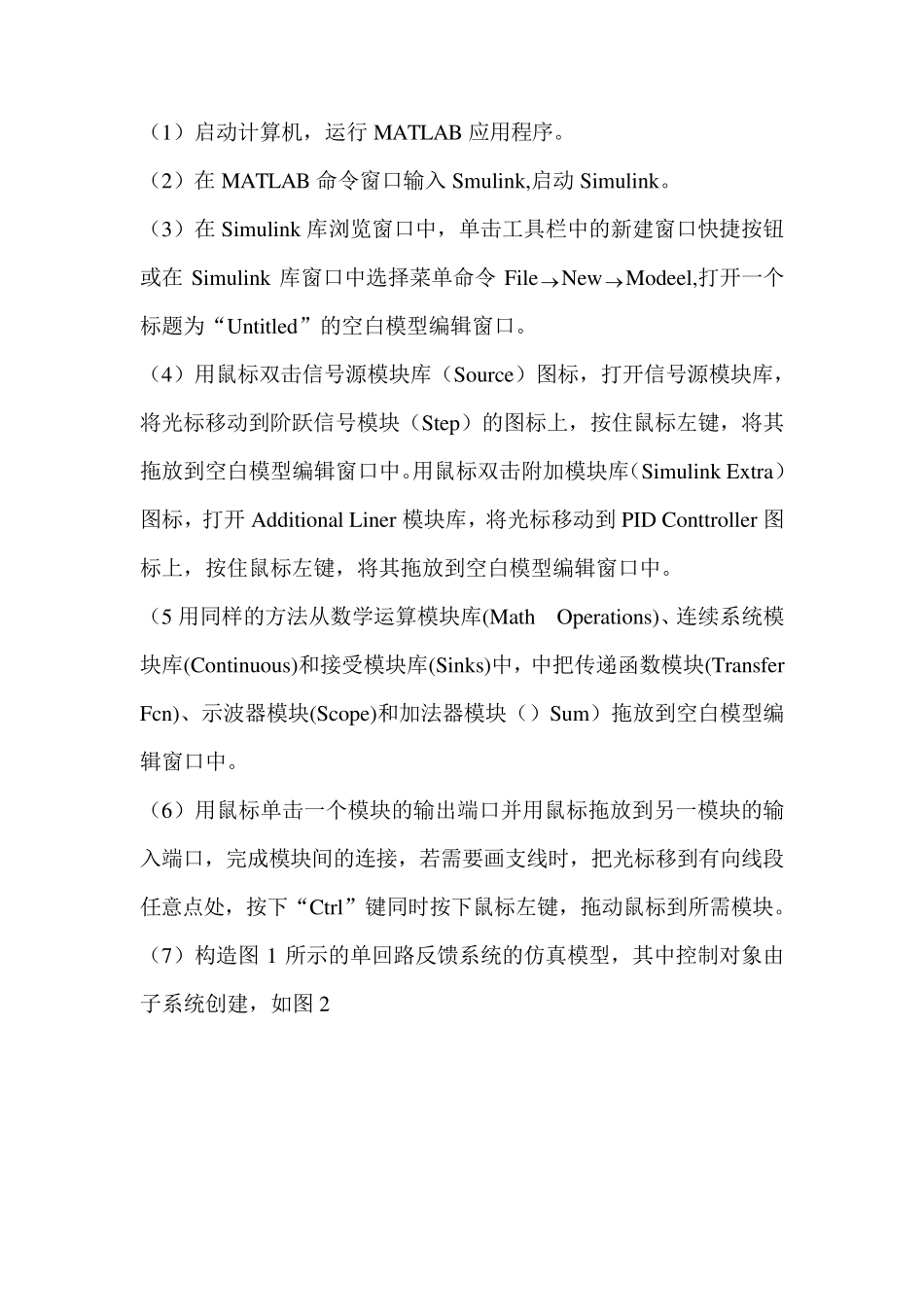

单回路控制系统整定 一、实验目的 （1） 掌握动态建模的创建方法。 （2） 掌握单回路控制系统的理论整定方法和工程整定方法。 （3） 了解调节器参数对控制品质的影响。 （4） .熟悉控制线性系统仿真常用基本模块的用法 二、实验仪器 计算机一台、MATLAB 软件 三、实验内容： 用SIMULINK 建立被控对象的传递函数为41( )101G xs，系统输入为单位阶跃，采用PID 控制器进行闭环调节。 ①练习模块、连线的操作，并将仿真时间定为300 秒，其余用缺省值； ②试用稳定边界法和衰减曲线法设置出合适的PID 参数，得出满意的响应曲线。 ③设计M 文件在一个窗口中绘制出系统输入和输出的曲线，并加图解。 四、实验原理 . PID（比例-积分-微分）控制器是目前在实际工程中应用最为广泛的一种控制策略。PID 算法简单实用，不要求受控对象的精确数学模型。 ．模拟PID 控制器 典型的PID 控制结构如图所示。 . PID 控制规律写成传递函数的形式为 sKsKiKsTsTKsUsEsGdpdip)11()()()( 式中，PK 为比例系数；iK 为积分系数；dK 为微分系数；ipiKKT 为积分时间常数；pddKKT 为微分时间常数；简单来说，PID 控制各校正环节的作用如下： （1）比例环节：成比例地反映控制系统的偏差信号，偏差一旦产生，控制器立即产生控制作用，以减少偏差。 （2）积分环节：主要用于消除静差，提高系统的无差度。积分作用的强弱取决于积分时间常数iT ，iT 越大，积分作用越弱，反之则越强。 （3）微分环节：反映偏差信号的变化趋势（变化速率），并能在偏差信号变得太大之前，在系统中引入一个有效的早期修正信号，从而加快系统的动作速度，减少调节时间。 五、实验步骤 比 例 积 分 微 分 对象模型 PID 控制器 r(t) y (t) u (t) e(t) （1）启动计算机，运行MATLAB 应用程序。 （2）在MATLAB 命令窗口输入Smulink,启动Simulink。 （3）在Simulink 库浏览窗口中，单击工具栏中的新建窗口快捷按钮或在Simulink 库窗口中选择菜单命令FileNewModeel,打开一个标题为“Untitled”的空白模型编辑窗口。 （4）用鼠标双击信号源模块库（Source）图标，打开信号源模块库，将光标移动到阶跃信号模块（Step）的图标上，按住鼠标左键，将其拖放到空白模型编辑窗口中。用鼠标双击附加模块库（Simulink Extra）图标，打开Additional Liner 模块库，将光标移动到 PID Conttroller 图标上，按...
