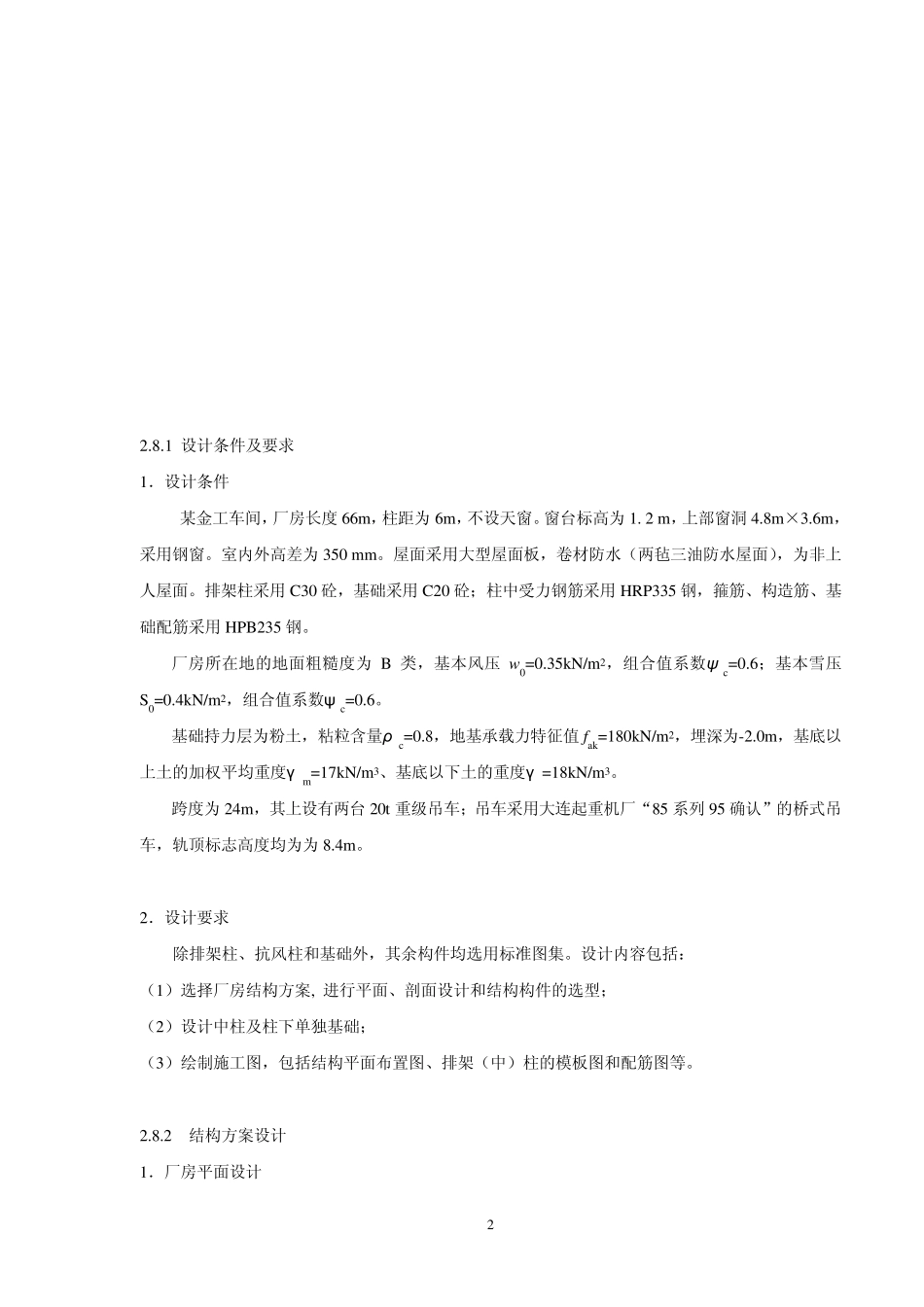

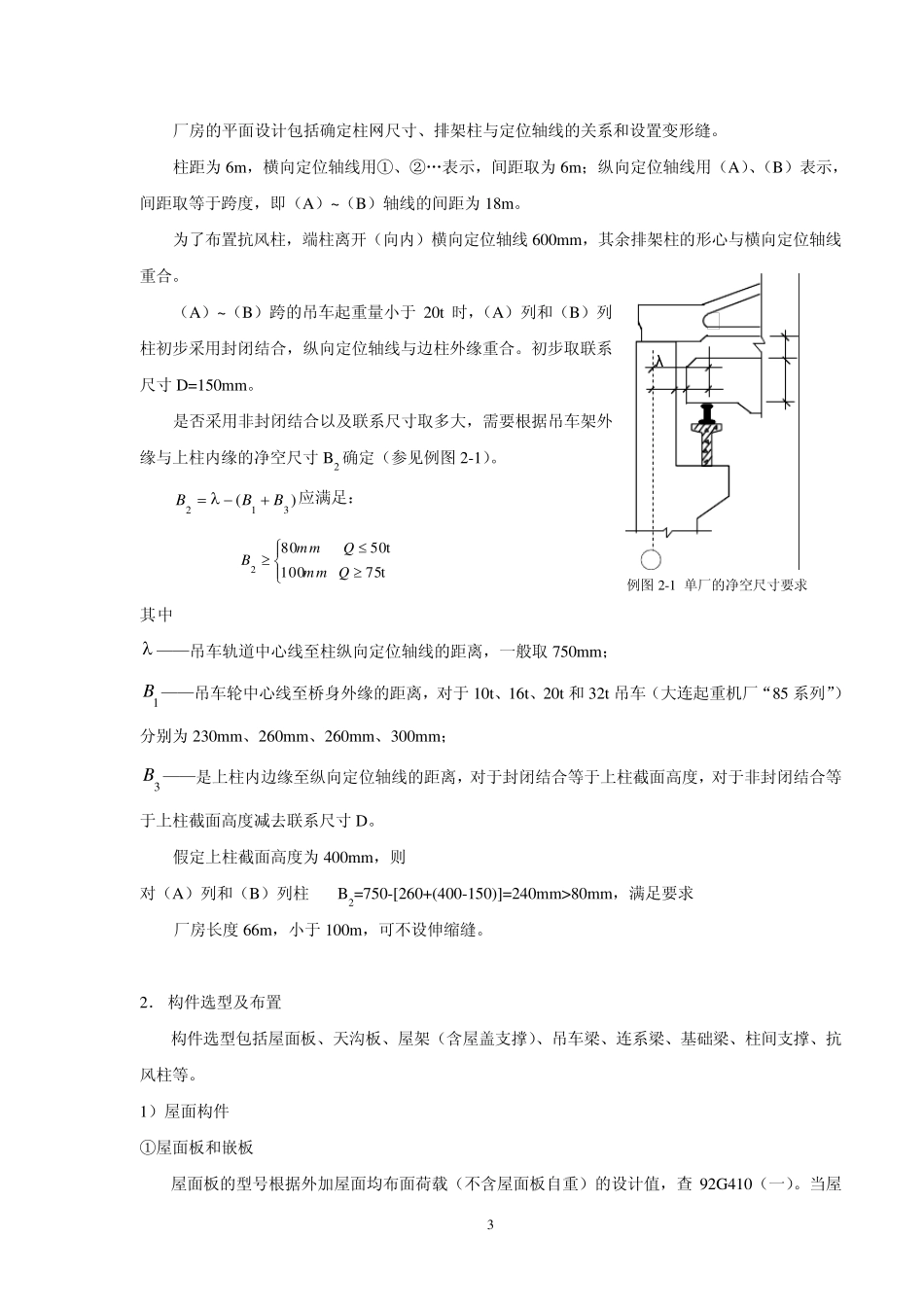

1 单 层 工 业 厂 房 课 程 设 计 姓名： 陈 俊 班级： 08土木（1）班 学号： 20080701102 日期： 2011. 05 2 2.8.1 设计条件及要求 1．设计条件 某金工车间，厂房长度66m，柱距为6m，不设天窗。窗台标高为1. 2 m，上部窗洞4.8m×3.6m，采用钢窗。室内外高差为350 mm。屋面采用大型屋面板，卷材防水（两毡三油防水屋面），为非上人屋面。排架柱采用 C30 砼，基础采用 C20 砼；柱中受力钢筋采用 HRP335 钢，箍筋、构造筋、基础配筋采用 HPB235 钢。 厂房所在地的地面粗糙度为B 类，基本风压 w 0=0.35kN/m2，组合值系数ψ c=0.6；基本雪压S0=0.4kN/m2，组合值系数ψ c=0.6。 基础持力层为粉土，粘粒含量ρ c=0.8，地基承载力特征值 fak=180kN/m2，埋深为-2.0m，基底以上土的加权平均重度γ m=17kN/m3、基底以下土的重度γ =18kN/m3。 跨度为24m，其上设有两台20t重级吊车；吊车采用大连起重机厂“85 系列 95 确认”的桥式吊车，轨顶标志高度均为为8.4m。 2．设计要求 除排架柱、抗风柱和基础外，其余构件均选用标准图集。设计内容包括： （1）选择厂房结构方案, 进行平面、剖面设计和结构构件的选型； （2）设计中柱及柱下单独基础； （3）绘制施工图，包括结构平面布置图、排架（中）柱的模板图和配筋图等。 2.8.2 结构方案设计 1．厂房平面设计 3 厂房的平面设计包括确定柱网尺寸、排架柱与定位轴线的关系和设置变形缝。 柱距为6m，横向定位轴线用①、②„表示，间距取为6m；纵向定位轴线用（A）、（B）表示，间距取等于跨度，即（A）~ （B）轴线的间距为18m。 为了布置抗风柱，端柱离开（向内）横向定位轴线600mm，其余排架柱的形心与横向定位轴线重合。 （A）~ （B）跨的吊车起重量小于20t 时，（A）列和（B）列柱初步采用封闭结合，纵向定位轴线与边柱外缘重合。初步取联系尺寸D=150mm。 是否采用非封闭结合以及联系尺寸取多大，需要根据吊车架外缘与上柱内缘的净空尺寸B2 确定（参见例图2-1）。 )(312BBB 应满足： t75100t50802Qm mQm mB 其中  ——吊车轨道中心线至柱纵向定位轴线的距离，一般取750mm； 1B ——吊车轮中心线至桥身外缘的距离，对于10t、16t、20t 和32t 吊车（大连起重机厂“85 系列”）分别为230mm、260mm、260mm、300mm； 3B ——是上柱内边缘至纵向定位轴线的距离，对于封闭结合等于上柱截面高度，对于非...
