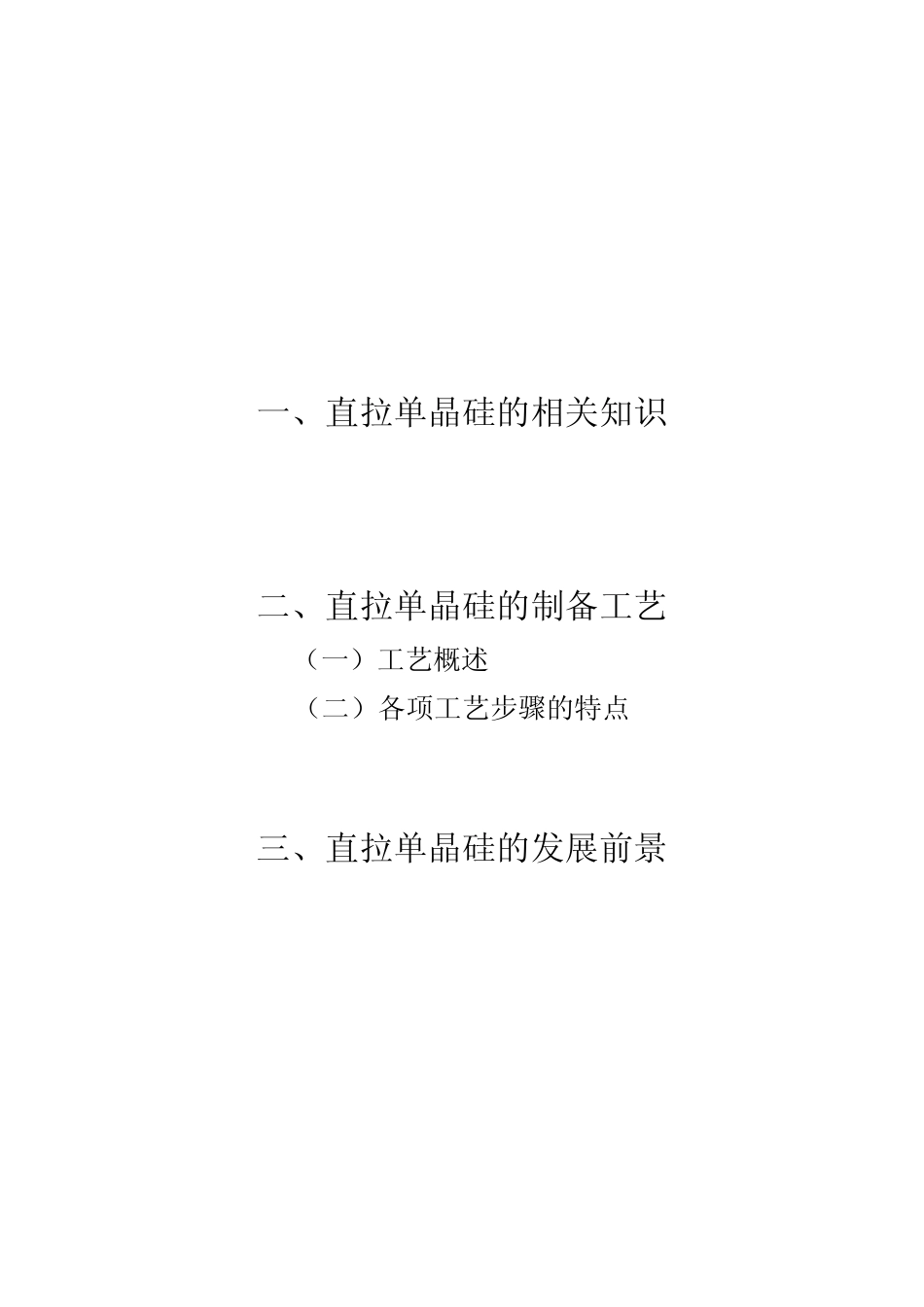

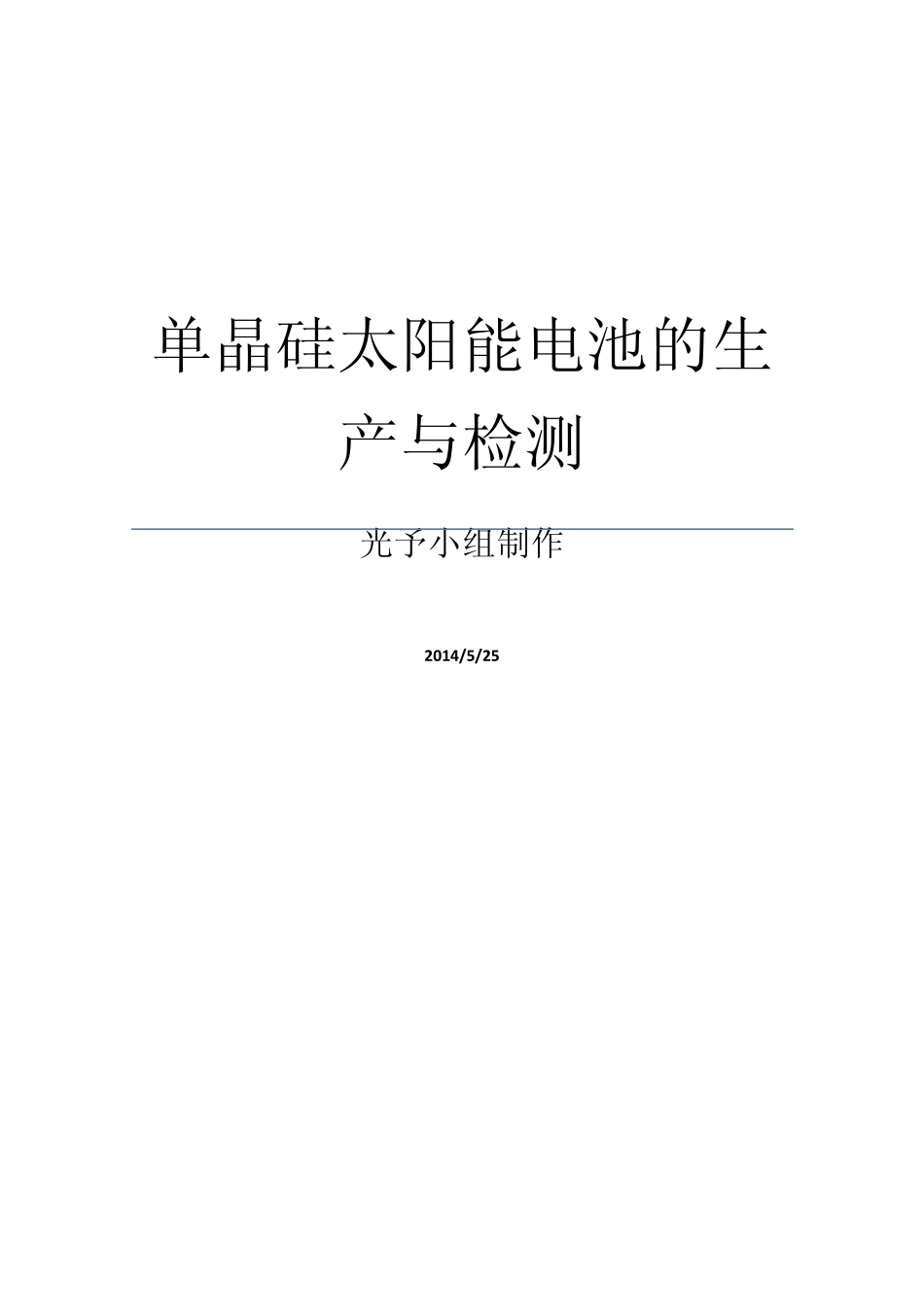

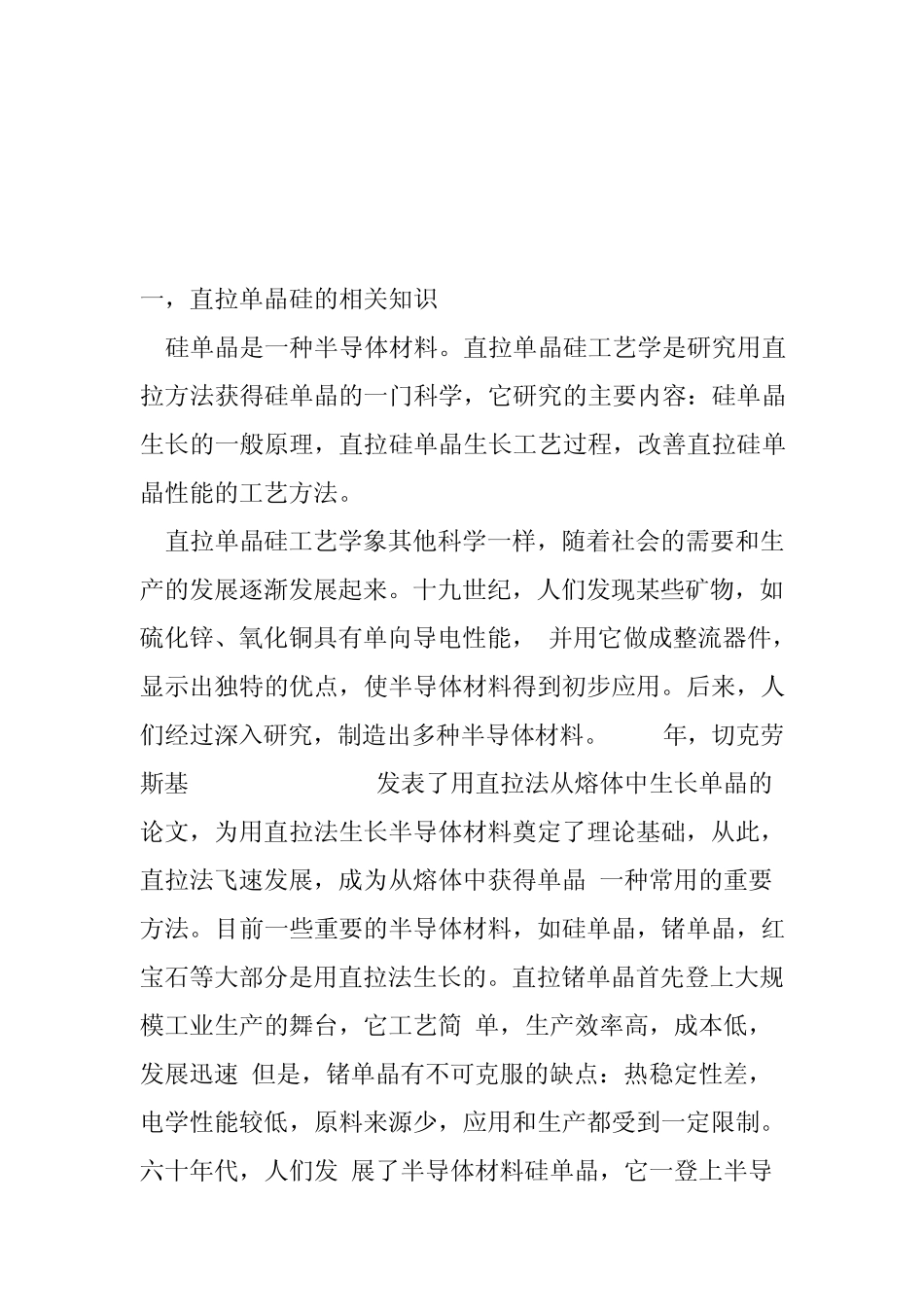

单晶硅太阳能电池的生产与检测 光予小组制作 2014/5/25 一、直拉单晶硅的相关知识 二、直拉单晶硅的制备工艺 （一）工艺概述 （二）各项工艺步骤的特点 三、直拉单晶硅的发展前景 一，直拉单晶硅的相关知识 硅单晶是一种半导体材料。直拉单晶硅工艺学是研究用直拉方法获得硅单晶的一门科学，它研究的主要内容：硅单晶生长的一般原理，直拉硅单晶生长工艺过程，改善直拉硅单晶性能的工艺方法。 直拉单晶硅工艺学象其他科学一样，随着社会的需要和生产的发展逐渐发展起来。十九世纪，人们发现某些矿物，如硫化锌、氧化铜具有单向导电性能， 并用它做成整流器件，显示出独特的优点，使半导体材料得到初步应用。后来，人们经过深入研究，制造出多种半导体材料。1918年，切克劳斯基(J Czochralski)发表了用直拉法从熔体中生长单晶的论文，为用直拉法生长半导体材料奠定了理论基础，从此，直拉法飞速发展，成为从熔体中获得单晶 一种常用的重要方法。目前一些重要的半导体材料，如硅单晶，锗单晶，红宝石等大部分是用直拉法生长的。直拉锗单晶首先登上大规模工业生产的舞台，它工艺简 单，生产效率高，成本低，发展迅速;但是，锗单晶有不可克服的缺点：热稳定性差，电学性能较低，原料来源少，应用和生产都受到一定限制。六十年代，人们发 展了半导体材料硅单晶，它一登上半导体材料舞台，就显示了独特优点：硬度大，电学热稳定性好，能在较高和较低温度下稳定工作，原料来源丰富。地球上 25.8%是硅，是地球上锗的四万倍，真是取之不尽，用之不竭。因此，硅单晶制备工艺发展非常迅速，产量成倍增加，1964 年所有资本主义国家生产的单为晶硅 50-60 吨，70年为 300-350 吨，76年就达到 1200吨。其中 60%以上是用直拉法生产的。 随着单晶硅生长技术的发展，单晶硅生长设备也相应发展起来，以直拉单晶硅为例，最初的直拉炉只能装百十克多晶硅，石英坩埚直径为 40毫米到 60 毫米，拉制单晶长度只有几厘米，十几厘米，现在直拉单晶炉装多晶硅达 40 斤，石英坩埚直径达 350毫米，单晶直径可达 150毫米，单晶长度近2米，单晶炉籽晶轴由硬构件发展成软构件，由手工操作发展成自动操作，并进一步发展成 计算机操作，单晶炉几乎每三年更新一次。 大规模和超大规模集成电路的发展，给电子工业带来一场新的革命，也给半导体材料单晶硅带来新的课题。大规模和超大规模集成电路在部分用直拉单晶硅制造，制 造集成电路的硅片上，各种电...
