单片微型计算机原理与接口技术答案(第二版)高峰

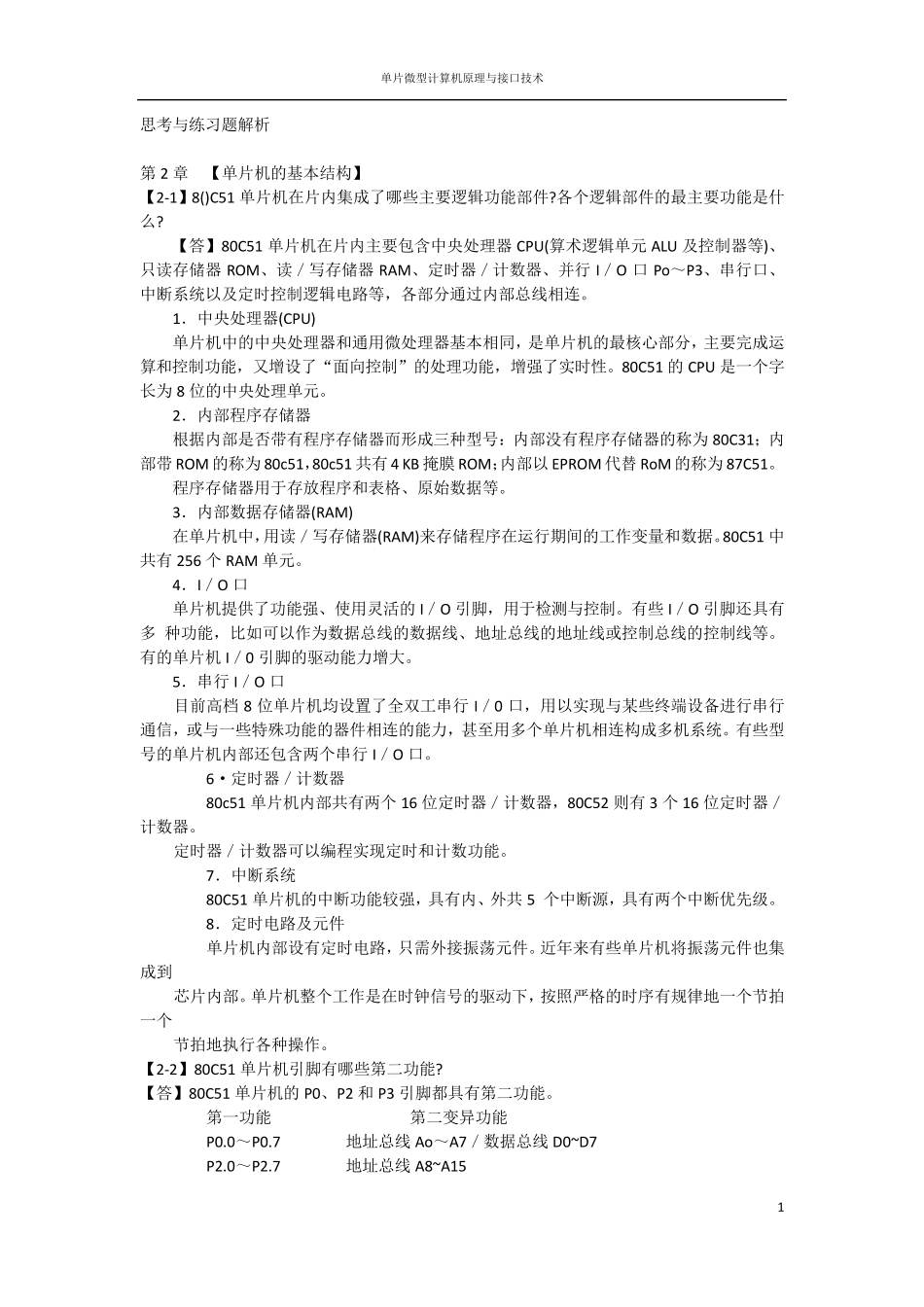

单片微型计算机原理与接口技术答案(第二版)高峰_第1页
1/63

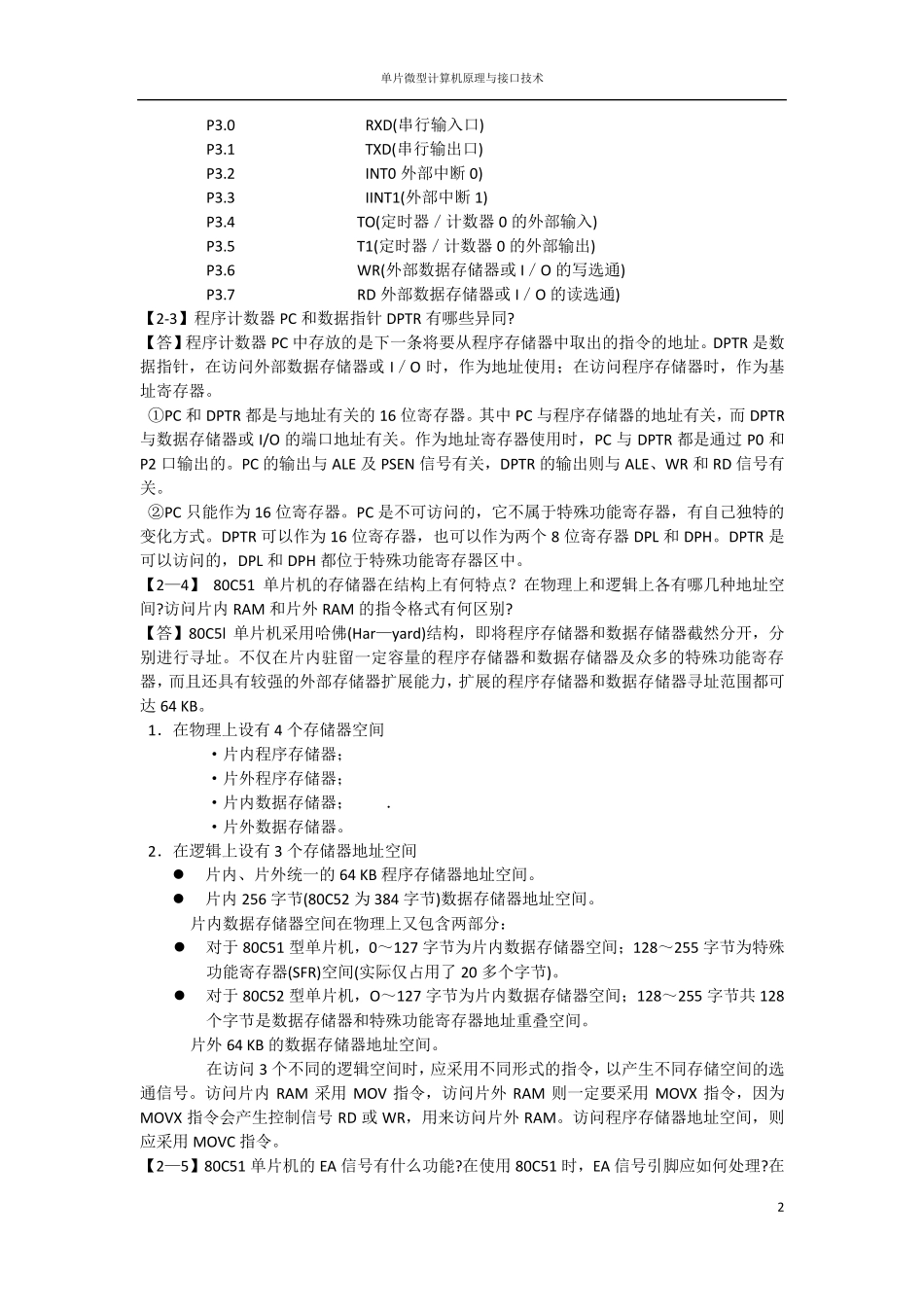

单片微型计算机原理与接口技术答案(第二版)高峰_第2页
2/63

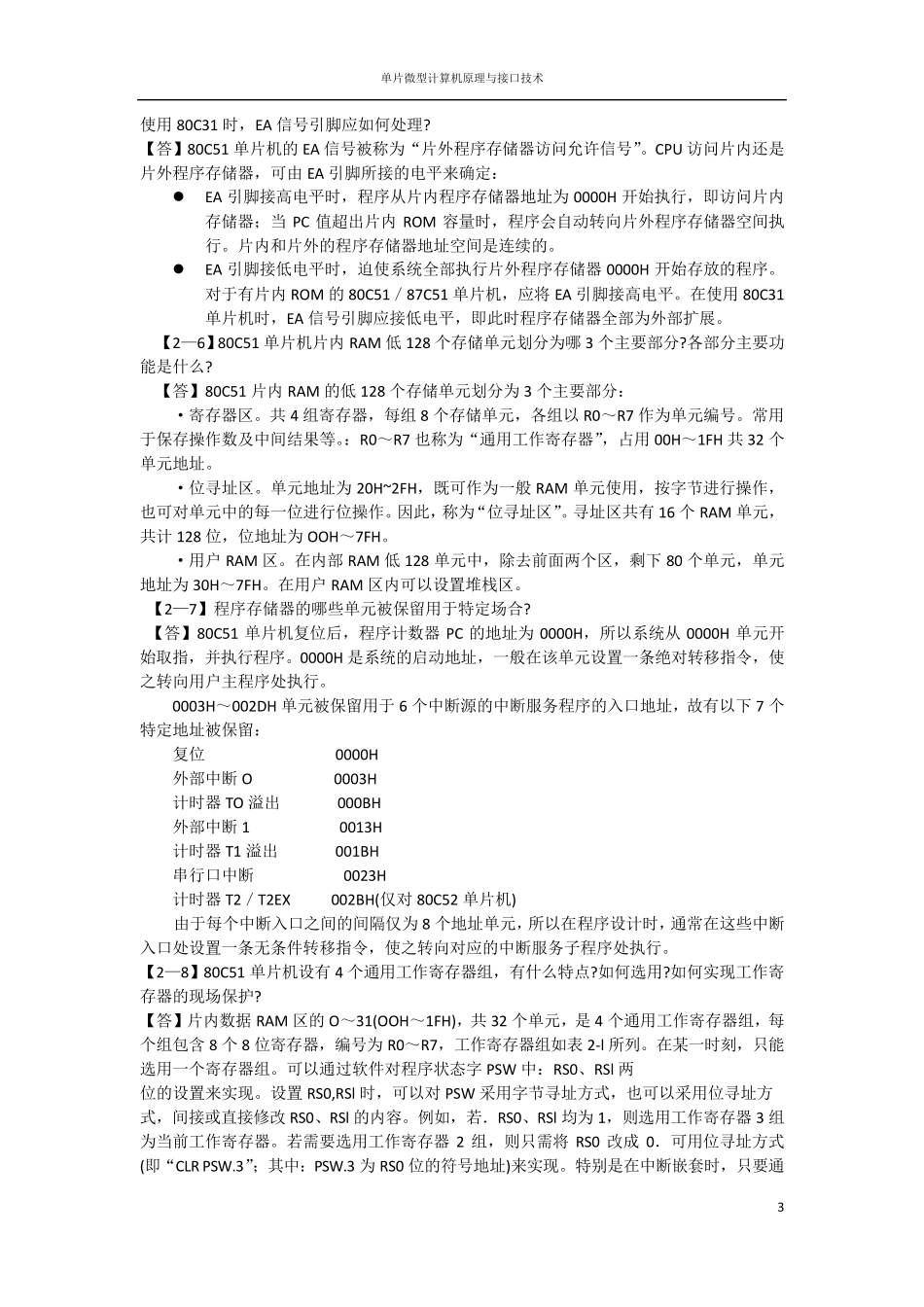

单片微型计算机原理与接口技术答案(第二版)高峰_第3页
3/63
单片微型计算机原理与接口技术 1 思考与练习题解析 第 2 章 【单片机的基本结构】 【2-1】8()C51 单片机在片内集成了哪些主要逻辑功能部件?各个逻辑部件的最主要功能是什么? 【答】80C51 单片机在片内主要包含中央处理器 CPU(算术逻辑单元 ALU 及控制器等)、只读存储器 ROM、读/写存储器 RAM、定时器/计数器、并行 I/O 口 Po~P3、串行口、中断系统以及定时控制逻辑电路等,各部分通过内部总线相连。 1.中央处理器(CPU) 单片机中的中央处理器和通用微处理器基本相同,是单片机的最核心部分,主要完成运算和控制功能,又增设了“面向控制”的处理功能,增强了实时性。80C51 的 CPU 是一个字长为 8 位的中央处理单元。 2.内部程序存储器 根据内部是否带有程序存储器而形成三种型号:内部没有程序存储器的称为 80C31;内部带 ROM 的称为 80c51,80c51 共有 4 KB 掩膜ROM;内部以 EPROM 代替RoM 的称为 87C51。 程序存储器用于存放程序和表格、原始数据等。 3.内部数据存储器(RAM) 在单片机中,用读/写存储器(RAM)来存储程序在运行期间的工作变量和数据。80C51 中共有 256 个 RAM 单元。 4.I/O 口 单片机提供了功能强、使用灵活的 I/O 引脚,用于检测与控制。有些 I/O 引脚还具有多 种功能,比如可以作为数据总线的数据线、地址总线的地址线或控制总线的控制线等。有的单片机 I/0 引脚的驱动能力增大。 5.串行 I/O 口 目前高档8 位单片机均设置了全双工串行 I/0 口,用以实现与某些终端设备进行串行通信,或与一些特殊功能的器件相连的能力,甚至用多个单片机相连构成多机系统。有些型号的单片机内部还包含两个串行 I/O 口。 6·定时器/计数器 80c51 单片机内部共有两个 16 位定时器/计数器,80C52 则有 3 个 16 位定时器/计数器。 定时器/计数器可以编程实现定时和计数功能。 7.中断系统 80C51 单片机的中断功能较强,具有内、外共5 个中断源,具有两个中断优先级。 8.定时电路及元件 单片机内部设有定时电路,只需外接振荡元件。近年来有些单片机将振荡元件也集成到 芯片内部。单片机整个工作是在时钟信号的驱动下,按照严格的时序有规律地一个节拍一个 节拍地执行各种操作。 【2-2】80C51 单片机引脚有哪些第二功能? 【答】80C51 单片机的 P0、P2 和 P3 引脚都具有第二功能。 第一功能 第二变异功能 P0.0~P0.7 地址总线...
