单片机AT89C52的FM收音机设计

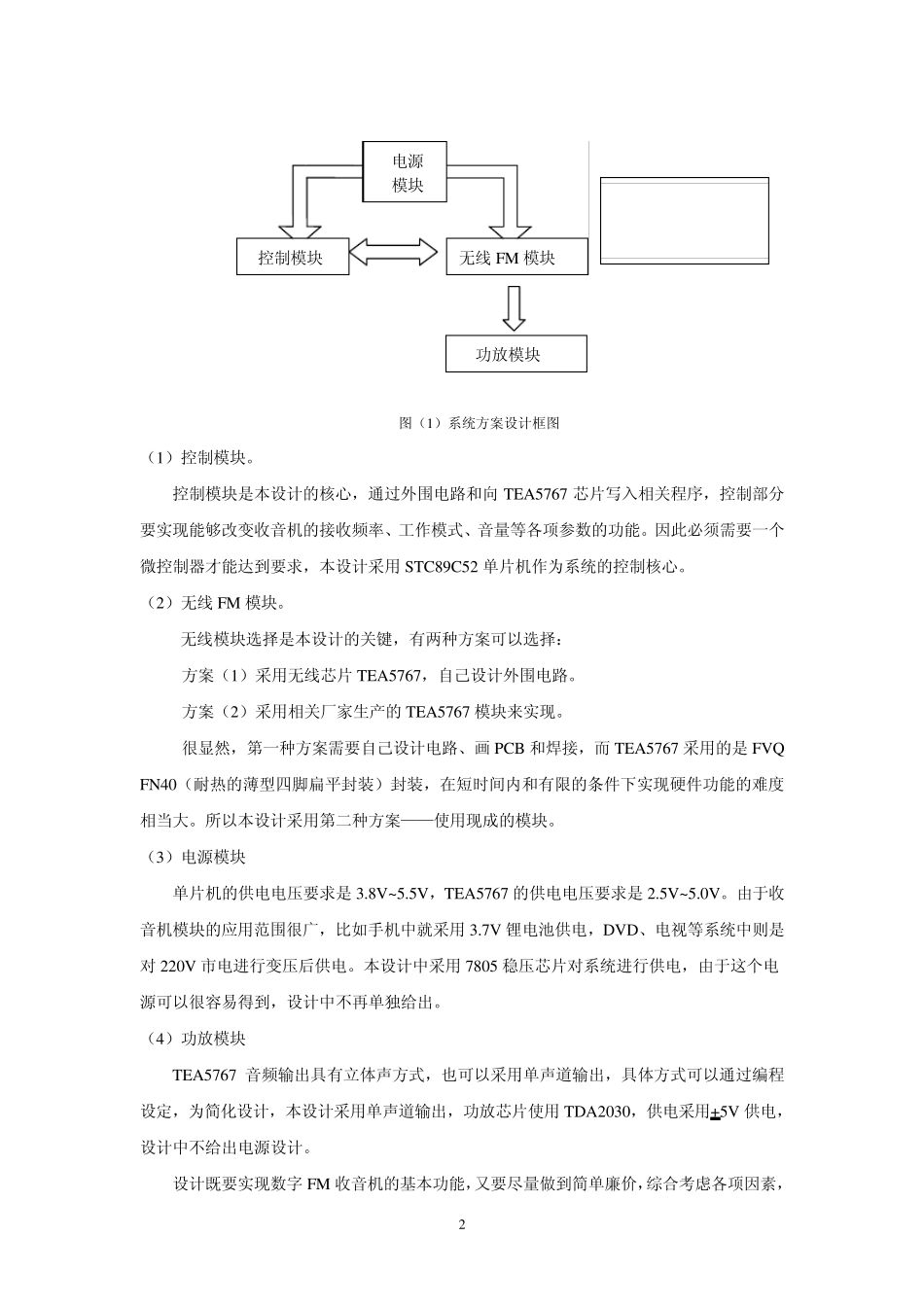

1 单片机 AT89C52的 FM收音机设计 1.引言 虽然电视、手机、互联网等媒体和各种便携式娱乐设备已经普及到千家万户，但传统的收音机在丰富的娱乐媒介中任然占有重要地位。随着信息化的发展，收音机逐渐数字化，集成化，而且成本越来越低，这使得在各种设备中嵌入收音机的现象更加普遍。TEA5767 系列单片数字收音机就被广泛地应用在数字音响，便携式CD、 VCD、 DVD、 MP3、 MP4、手机、PDA 等数字消费电子系统中。但是该数字收音机芯片与传统的超外差式收音机的调谐原理不太相同，传统的超外差式收音机的固定频率为10.7MZ， 而 TEA5767 系列数字收音机的固定中频为225KHz，由于固定中频不同，锁相环系统的软件控制就有很大的差别，这就给广大芯片应用设计者带来一定的难度。本设计采用宏晶科技生产的8 位微控制器STC89 C52 来控制数字收音机模块TEA5767，构成一个FM 数字收音机系统。该收音机的设计具有电路简单易懂、体积小，易调谐的特点，同时该收音机系统还具有抗干扰能力强，频带宽、音质好的优点。 2.方案设计与论证 本设计是一个数字调频收音机，调频就是频率调制，所谓频率调制就是原来等幅恒频的高频信号的频率，随着调制信号（音频信号）的幅度变化而变化，调频收音机（FM Radio）就是接收这些频率调制的无线电信号，经过解调还原成原信号的电子设备。FM Radio 电路一般主要由接收天线、振荡器、混频器、AGC（自动增益控制）、中频放大器、中频限幅器、中频滤波器、鉴频器、低频静噪电路、搜索调谐电路、信号检测电路及频率锁定环路、音频输出电路等组成。本设计就是用单片机控制集成了上述所有FM 功能的专用芯片，设计一个数字FM 收音机系统。 本设计采用模块化设计，整个系统由控制模块、FM 音频模块、电源模块和功放模块组成，系统的整体方案框图如下图（1）： 2 图（1）系统方案设计框图 （1）控制模块。 控制模块是本设计的核心，通过外围电路和向 TEA5767 芯片写入相关程序，控制部分要实现能够改变收音机的接收频率、工作模式、音量等各项参数的功能。因此必须需要一个微控制器才能达到要求，本设计采用 STC89C52 单片机作为系统的控制核心。 （2）无线 FM 模块。 无线模块选择是本设计的关键，有两种方案可以选择： 方案（1）采用无线芯片 TEA5767，自己设计外围电路。 方案（2）采用相关厂家生产的 TEA5767 模块来实现。 很显然，第一种方案需要自己设计电路、画 PCB 和焊接，而 ...
