单片机与PC机串口通信实验报告

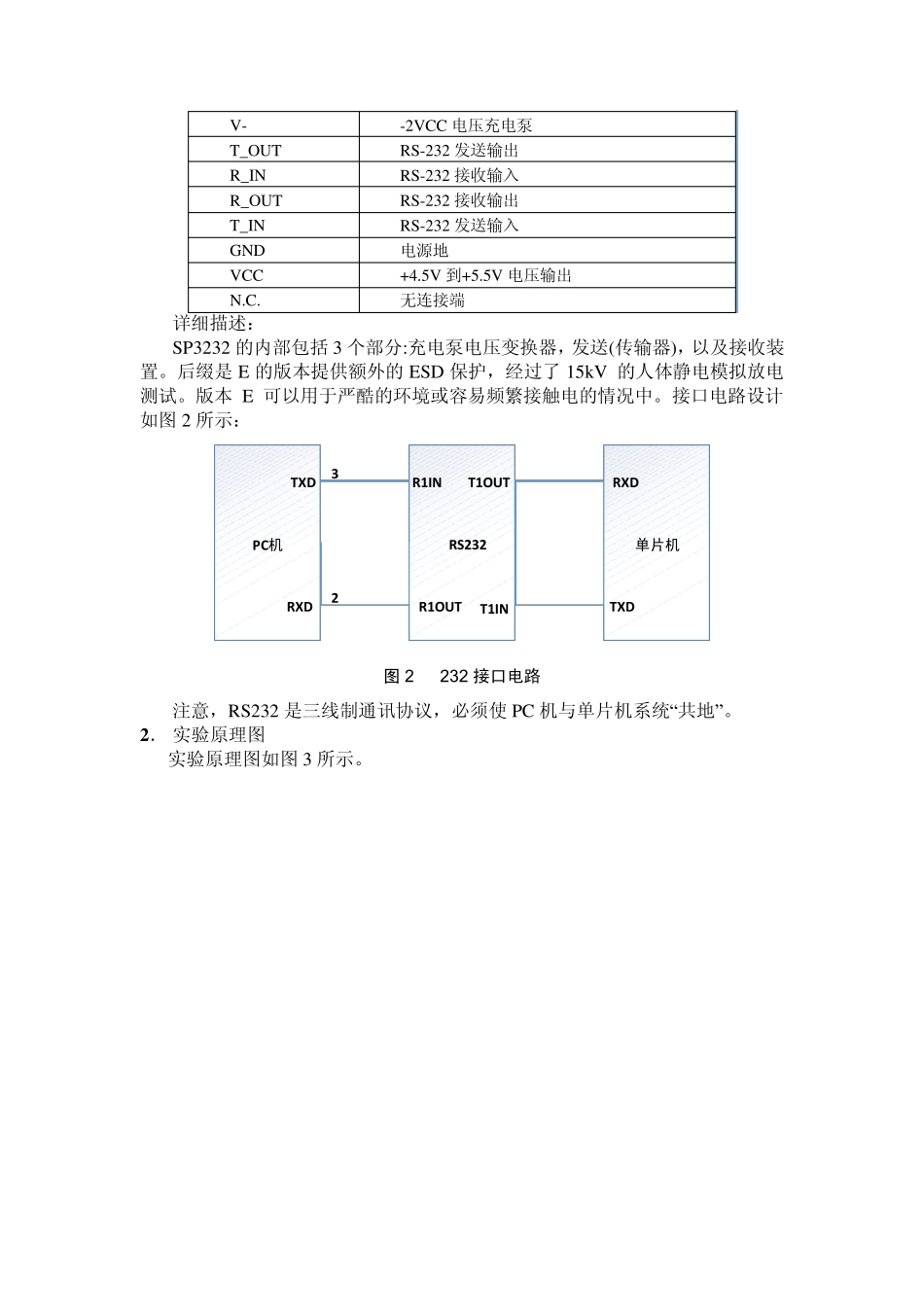

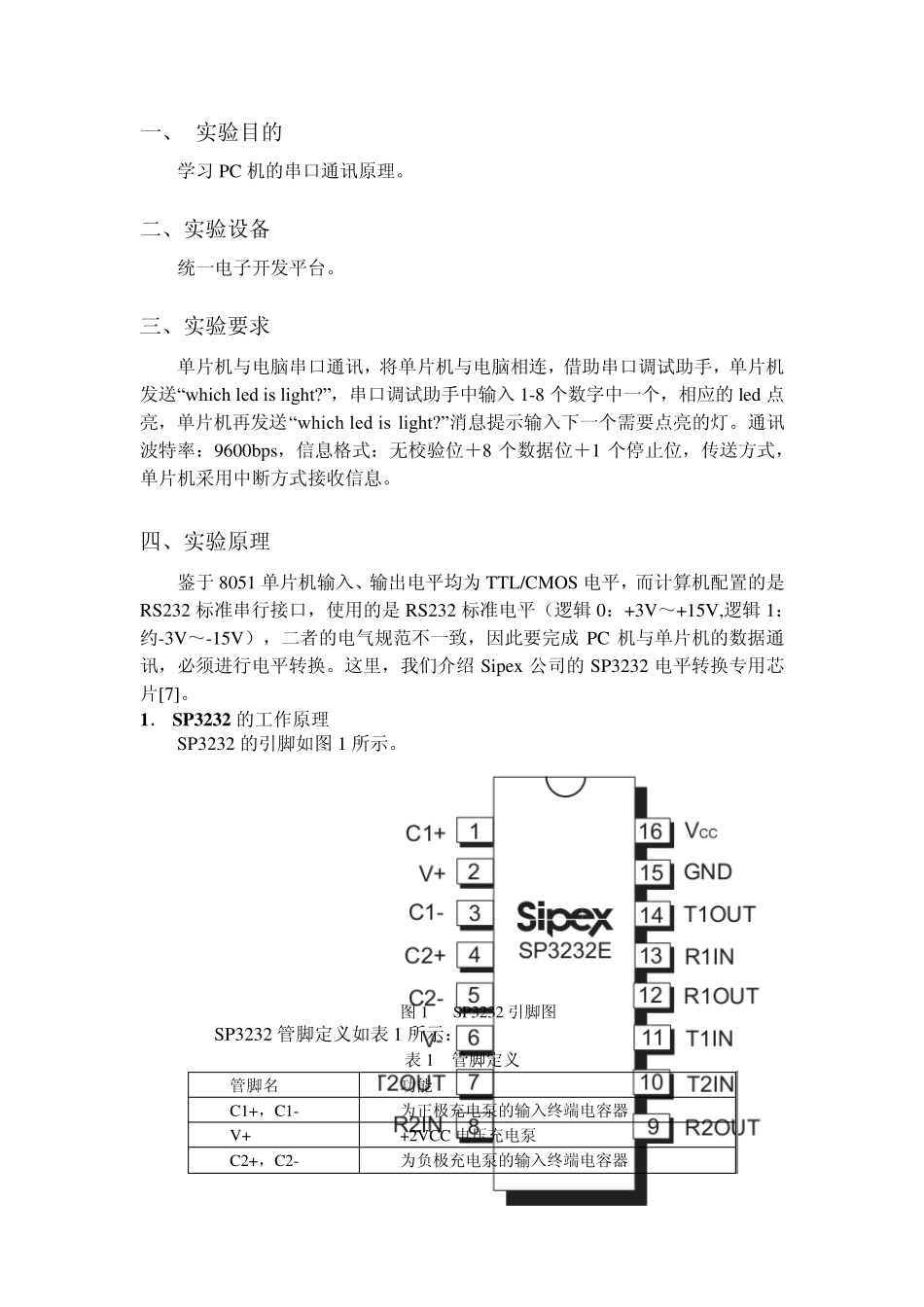

单片机与 PC 机串口通讯 学生： 何绍金 学号： 201203870408 专业班级：自动化 1202 指导老师： 杨东勇 2014年 12月 一、 实验目的 学习 PC 机的串口通讯原理。 二、实验设备 统一电子开发平台。 三、实验要求 单片机与电脑串口通讯，将单片机与电脑相连，借助串口调试助手，单片机发送“which led is light?”，串口调试助手中输入 1-8 个数字中一个，相应的 led 点亮，单片机再发送“which led is light?”消息提示输入下一个需要点亮的灯。通讯波特率：9600bps，信息格式：无校验位＋8 个数据位＋1 个停止位，传送方式，单片机采用中断方式接收信息。 四、实验原理 鉴于 8051 单片机输入、输出电平均为 TTL/CMOS 电平，而计算机配置的是RS232 标准串行接口，使用的是 RS232 标准电平（逻辑 0：+3V～+15V,逻辑 1：约-3V～-15V），二者的电气规范不一致，因此要完成 PC 机与单片机的数据通讯，必须进行电平转换。这里，我们介绍 Sipex 公司的 SP3232 电平转换专用芯片[7]。 1． SP3232 的工作原理 SP3232 的引脚如图 1 所示。 图 1 SP3232 引脚图 SP3232 管脚定义如表 1 所示： 表 1 管脚定义 管脚名 功能 C1+，C1- 为正极充电泵的输入终端电容器 V+ +2VCC 电压充电泵 C2+，C2- 为负极充电泵的输入终端电容器 V- -2VCC 电压充电泵 T_OUT RS-232 发送输出 R_IN RS-232 接收输入 R_OUT RS-232 接收输出 T_IN RS-232 发送输入 GND 电源地 VCC +4.5V 到+5.5V 电压输出 N.C. 无连接端 详细描述： SP3232 的内部包括3 个部分:充电泵电压变换器，发送(传输器)，以及接收装置。后缀是 E 的版本提供额外的ESD 保护，经过了 15kV 的人体静电模拟放电测试。版本 E 可以用于严酷的环境或容易频繁接触电的情况中。接口电路设计如图 2 所示： PC机TXDRXD32R1INT1OUTRS232R1OUTT1INRXDTXD单片机 图 2 232 接口电路 注意，RS232 是三线制通讯协议，必须使 PC 机与单片机系统“共地”。 2 ． 实验原理图 实验原理图如图 3 所示。 图3 单片机与PC 机串口通讯实验硬件原理图 五、程序流程图 程序流程图如图 4-1 和 4-2 所示。 开始以MSCom控件打开端口成功串口设置与接口选项接缓冲区是否收到Rthresold个字符？是否有字符驻留在接收缓冲区等待被取出？接收串口数据关闭串口结束显示错误信息NYNYNY 图4-1 程序流程图一...
