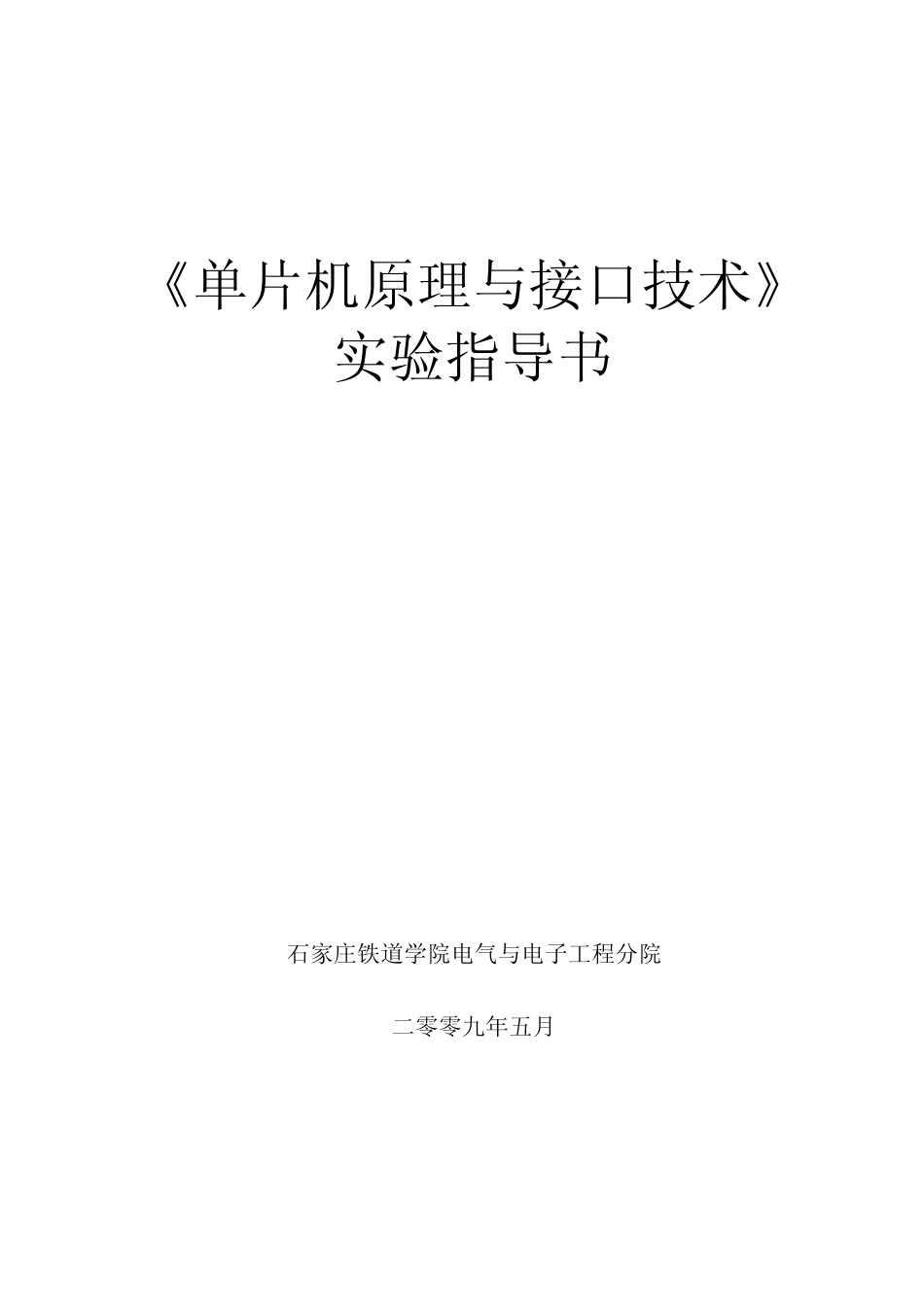

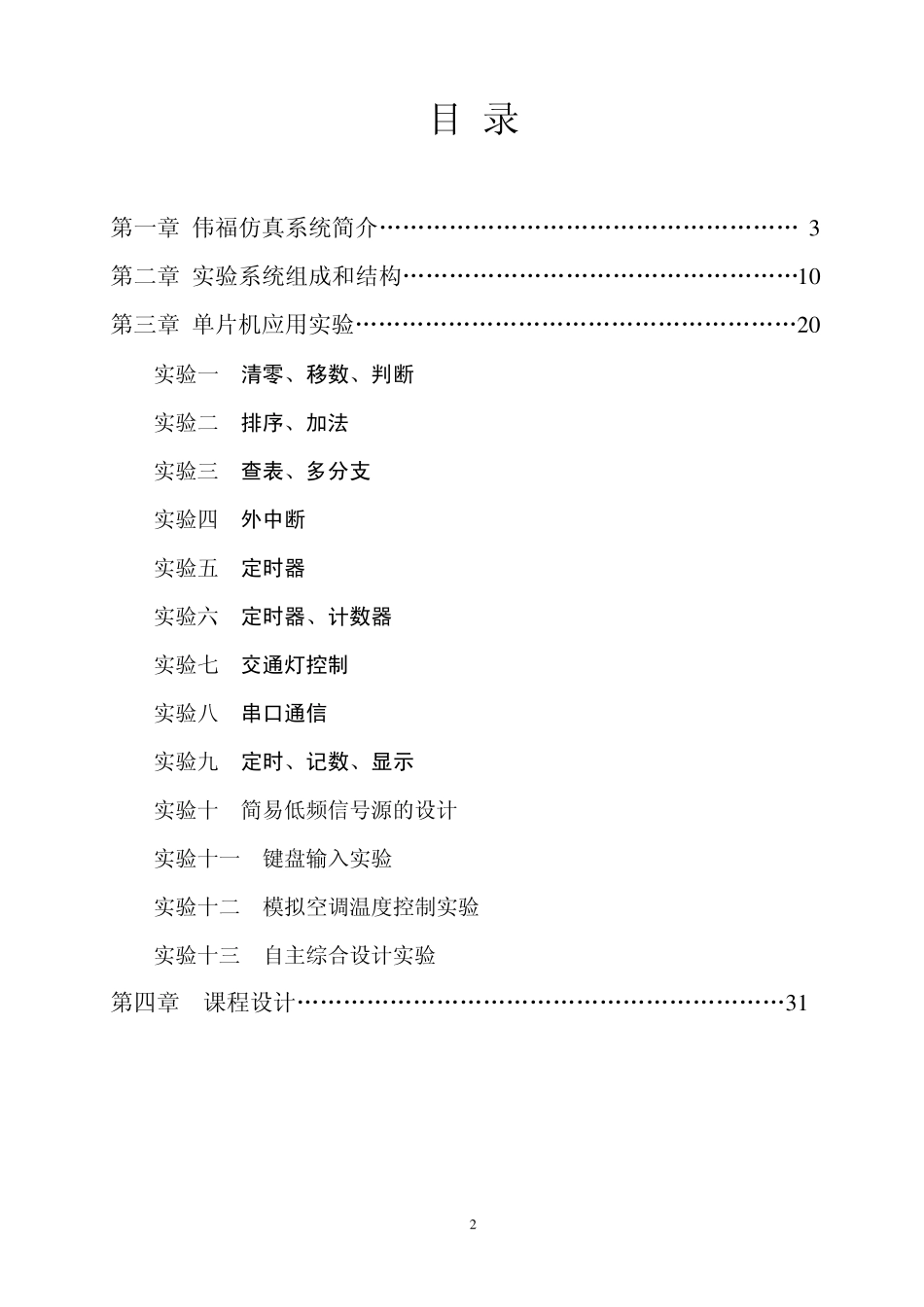

《单片机原理与接口技术》 实验指导书 石家庄铁道学院电气与电子工程分院 二零零九年五月 2 目 录 第一章 伟福仿真系统简介„„„„„„„„„„„„„„„„„„ 3 第二章 实验系统组成和结构„„„„„„„„„„„„„„„„„1 0 第三章 单片机应用实验„„„„„„„„„„„„„„„„„„„2 0 实验一 清零、移数、判断 实验二 排序、加法 实验三 查表、多分支 实验四 外中断 实验五 定时器 实验六 定时器、计数器 实验七 交通灯控制 实验八 串口通信 实验九 定时、记数、显示 实验十 简易低频信号源的设计 实验十一 键盘输入实验 实验十二 模拟空调温度控制实验 实验十三 自主综合设计实验 第四章 课程设计„„„„„„„„„„„„„„„„„„„„„3 1 3 第一章 伟福仿真系统的使用 1 .1 单片机仿真系统的介绍 1 .1 .1 概述 本仿真实验系统可实现MCS51/MCS196 单片机原理与接口的一系列实验，并在硬件上预留了自主开发实验的空间。该实验系统对基本实验仅需少量连线就可进行，以减轻学生的工作量，同时也提供了一些需较多连线的扩展性实验以进一步锻炼学员的动手能力（详见第2 部分）。此外，它还为学生们提供了强大的软硬件调试手段。本仿真实验系统由板上仿真器、实验仪、伟福仿真软件、开关电源构成。 1．仿真器系统构成 本仿真实验系统具有三种使用方法： （1）无系统机，仅用实验仪的板上仿真器进行仿真和实验。 （2）有系统机，用系统机上的WINDOWS/DOS软件驱动板上仿真器进行仿真和实验。 （3）有系统机、用外接仿真器进行仿真和实验。 （4）无实验仪、无仿真器，仅在系统机上采用软件模拟方式进行仿真。 2． 实验系统自带键盘和显示器，自带系统监控程序。如果没有系统机也照样进行各种学习和实验。 3．配备有 DOS，Windows两套 PC机系统软件，在有系统机的情况下，通过外接仿真器实现64K全空间的硬件断点和仿真。 4.PC机和系统机软件具有全集成化仿真环境，中、英文两种界面，软件仿真与硬件仿真两种模式，软件仿真可以在无仿真仪的情况下进行。 5．其中实验实例及实验程序，可采用机器码、汇编、C等三种语言编写，以适应不同层次的学生的需求。 本实验仪可以方便灵活地构成各种实验方案，在有无系统机和实验仪的情况下，都能进行相应的编程实验，从而具有极为广泛的应用范围，板上提供了基本的实验电路，减少繁琐的连接线过程，板上也提供了DIP4...
