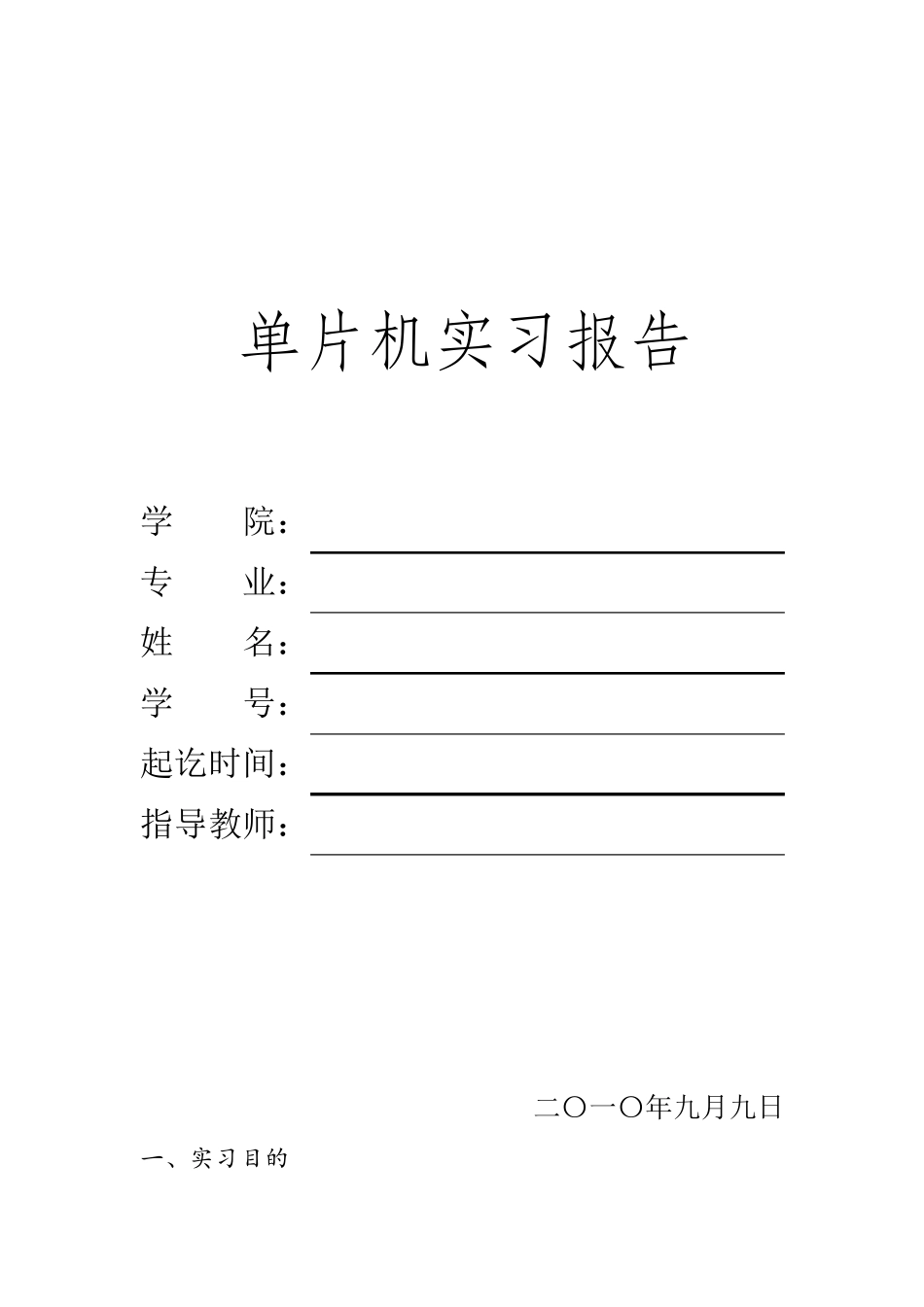

单 片 机 实 习 报 告 学 院： 专 业： 姓 名： 学 号： 起讫时间： 指导教师： 二〇一〇年九月九日 一、实习目的 1、熟悉单片机的原理、功能与应用 2、熟悉单片机开发的相关软硬件 3、培养单片机应用开发的兴趣 4、提高单片机应用系统的开发能力 二、实习要求 1、熟悉MCS-51单片机的原理； 2、熟悉单片机KEIL C51编程语言； 3、熟悉uVision2单片机C语言开发环境； 三、实习内容 1、熟悉单片机实习板的电路原理，焊接数字钟电路板，连接实习板上的电路，构成数字钟电路。 2、熟悉 C51 编程语言和开发环境，设计数字钟的软件程序，调试软硬件实习数字时钟功能。 数字钟的具体设计要求 一、设计要求 1、以MCS-51系列单片机为核心器件，组成一个电子时钟系统。 2、系统显示器由8位LED数码管组成，分别显示时间值的小时、分和秒，以24h（小时）计时方式。 3、 能够使用按键开关随时对当前时间进行调整。（推荐：键1为功能切换键，键2为移位键，键3为增加键，键4为减少键。也可自行定义。） 4、 有精力的学生可以实现秒表功能、闹钟定时功能、温度显示功能和通讯功能。 二、实习工具 计算机、万用表、稳压电源、编程器、电烙铁、单片机实习套件 三、方案论证 1、总体设计 为了实现LED 显示器的数字显示，采用静态显示法和动态显示法。由于静态显示法需要数据锁存器等硬件，接口复杂一些。考虑时钟显示有8 位，且系统没有其他复杂的处理任务，所以决定采用动态扫描法实现LED 的显示。单片机采用Atmel的AT89S52 芯片，这样单片机可具有足够的空余硬件资源实现其它的扩充功能。 2、系统硬件电路的设计 秒表/时钟计时器的硬件电路采用AT89S52 单片机，最小化应用设计；采用共阴七段 LED 显示器，P0 口输出段码数据，P2.0～P2.5 口作列扫描输出，P1.0，P1.1，P1.2，p1.3 口接四个按钮开关，用以调时功能设置。P3.2 口接温度传感器，P3.3口接闹铃，P3.4 口接闹铃旁的LED。采用12MHz 晶振，有利于精确定时。 3、系统程序的设计 （1）程序实现功能说明 刚开始复位，数码管显示学号，随后从1秒开始计时。短按按键1，可以实现调时功能，长按1可实现闹钟设置功能，当可以设置闹钟时LED灯亮，当设置时间与计时时间吻合时，闹铃响1分钟。短按按键2，实现移位功能，长按按键2，实现确定锁定功能。按键3实现“+”功能，按键4实现“-”功能。18B20为温度传感器，所以数码管后两位可以实现温度显示功能。...
