单片机实训报告

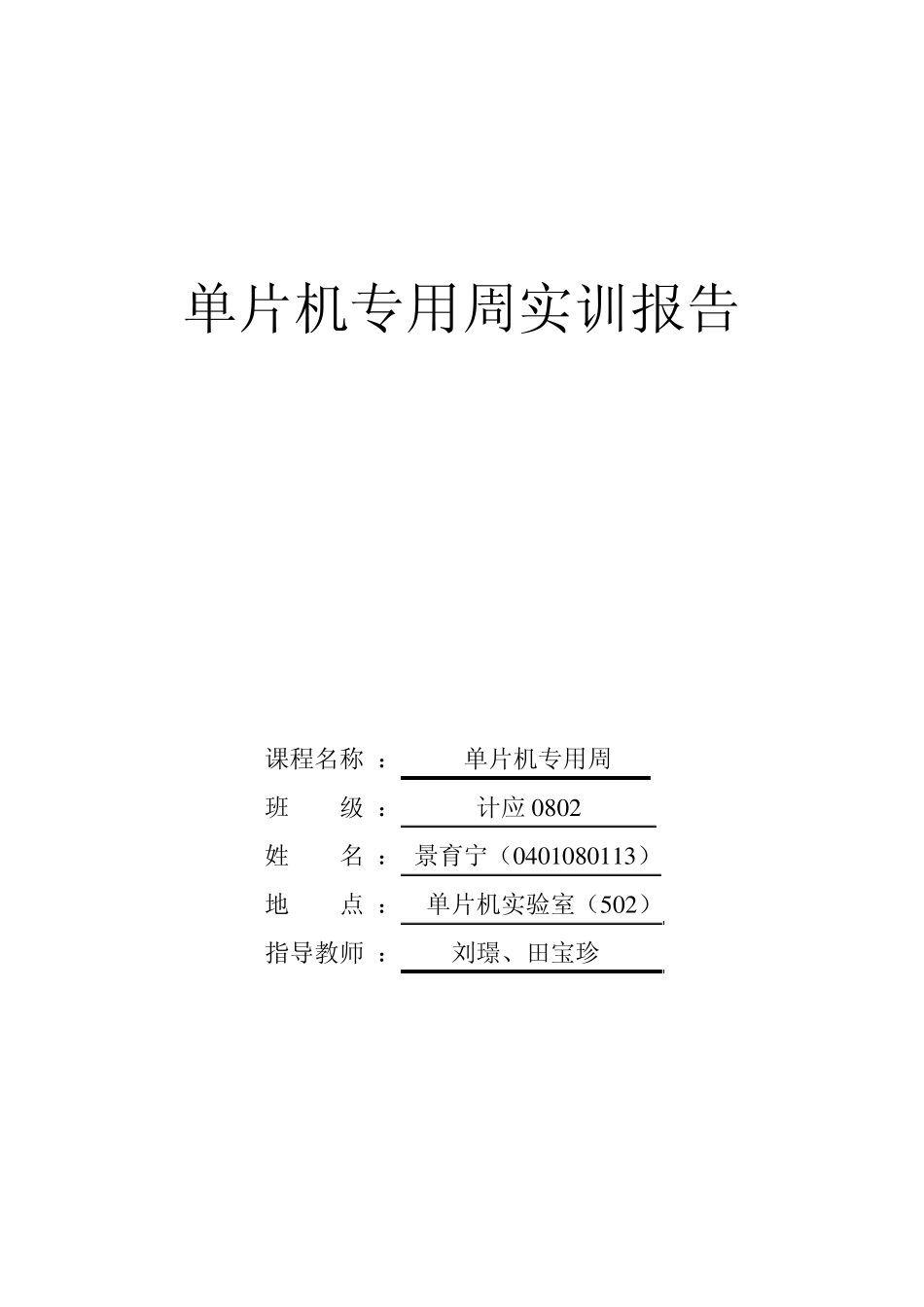

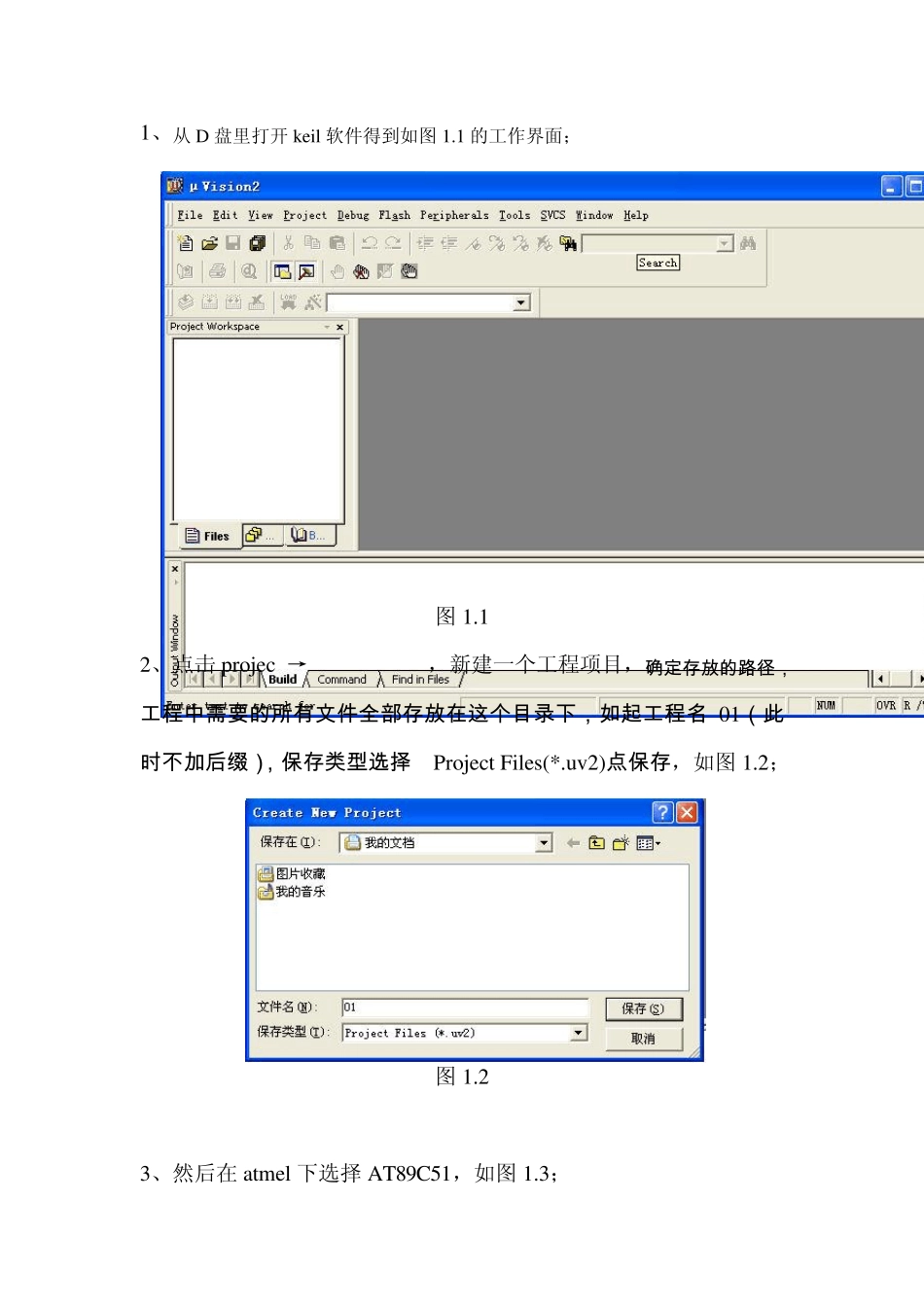

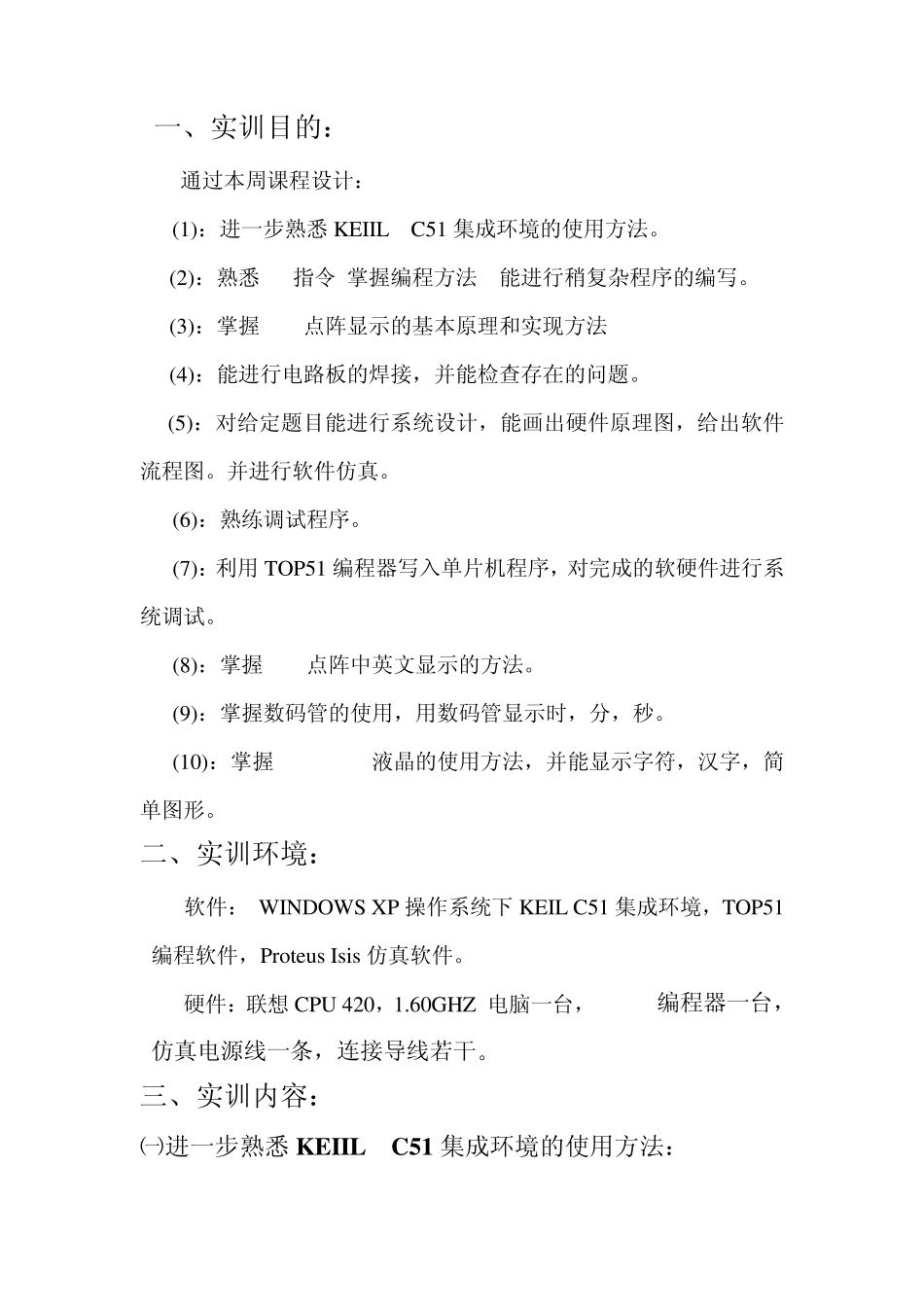

单片机专用周实训报告 课程名称 ： 单片机专用周 班 级 ： 计应0 8 0 2 姓 名 ： 景育宁（0 4 0 1 0 8 0 1 1 3 ） 地 点 ： 单片机实验室（5 0 2 ） 指导教师 ： 刘璟、田宝珍 一、实训目的： 通过本周课程设计： (1)：进一步熟悉 KEIIL C51 集成环境的使用方法。 (2)：熟悉 51指令,掌握编程方法, 能进行稍复杂程序的编写。 (3)：掌握 8*8点阵显示的基本原理和实现方法 (4)：能进行电路板的焊接，并能检查存在的问题。 (5)：对给定题目能进行系统设计，能画出硬件原理图，给出软件流程图。并进行软件仿真。 (6)：熟练调试程序。 (7)：利用 TOP51 编程器写入单片机程序，对完成的软硬件进行系统调试。 (8)：掌握 8*8点阵中英文显示的方法。 (9)：掌握数码管的使用，用数码管显示时，分，秒。 (10)：掌握 LCD1602液晶的使用方法，并能显示字符，汉字，简单图形。 二、实训环境： 软件： WINDOWS XP 操作系统下 KEIL C51 集成环境，TOP51编程软件，Proteu s Isis 仿真软件。 硬件：联想 CPU 420，1.60GHZ 电脑一台，TOP51编程器一台，仿真电源线一条，连接导线若干。 三、实训内容： ㈠进一步熟悉 KEIIL C51 集成环境的使用方法： 1、从D 盘里打开keil 软件得到如图1.1 的工作界面； 图1.1 2、点击project→new project，新建一个工程项目，确 定 存 放 的 路 径 ，工 程 中 需 要 的 所 有 文 件 全 部 存 放 在 这 个 目 录 下， 如起工 程 名 01（此时不加后缀）， 保存 类型选择 Project Files(*.u v 2)点保存 ，如图1.2； 图1.2 3、然后在 atmel 下选择 AT89C51，如图1.3； 图1.3 4、这 时 系统提 示 ： 是否复 制 标 准 的 8051 开 始 代 码 到 工 程 项 目 文 件 夹或 添 加 文 件 到 工 程 项 目 文 件 夹 ？ 如 果 选 择Y 之 后 将 会 产 生 一 个STARTUP 文 件 ， 对 我 们 实 验 是 一 个 无 用 的 文 件 (但 在 个 别 计 算 机 上 会导 致 不 能 创 建 目 标 文 件 )， 并 且 建 立 一 个 空 白 的 工 程 项 目 文 件 ， 选 择N 之 后 只 建 立 一 个 空 白 的 工 程 项 目 文 件 ， 因此我 们 选N 便 于 操 作 ，如图1.4； 图1.4 5、接下来选择菜单feil→new，建立...
