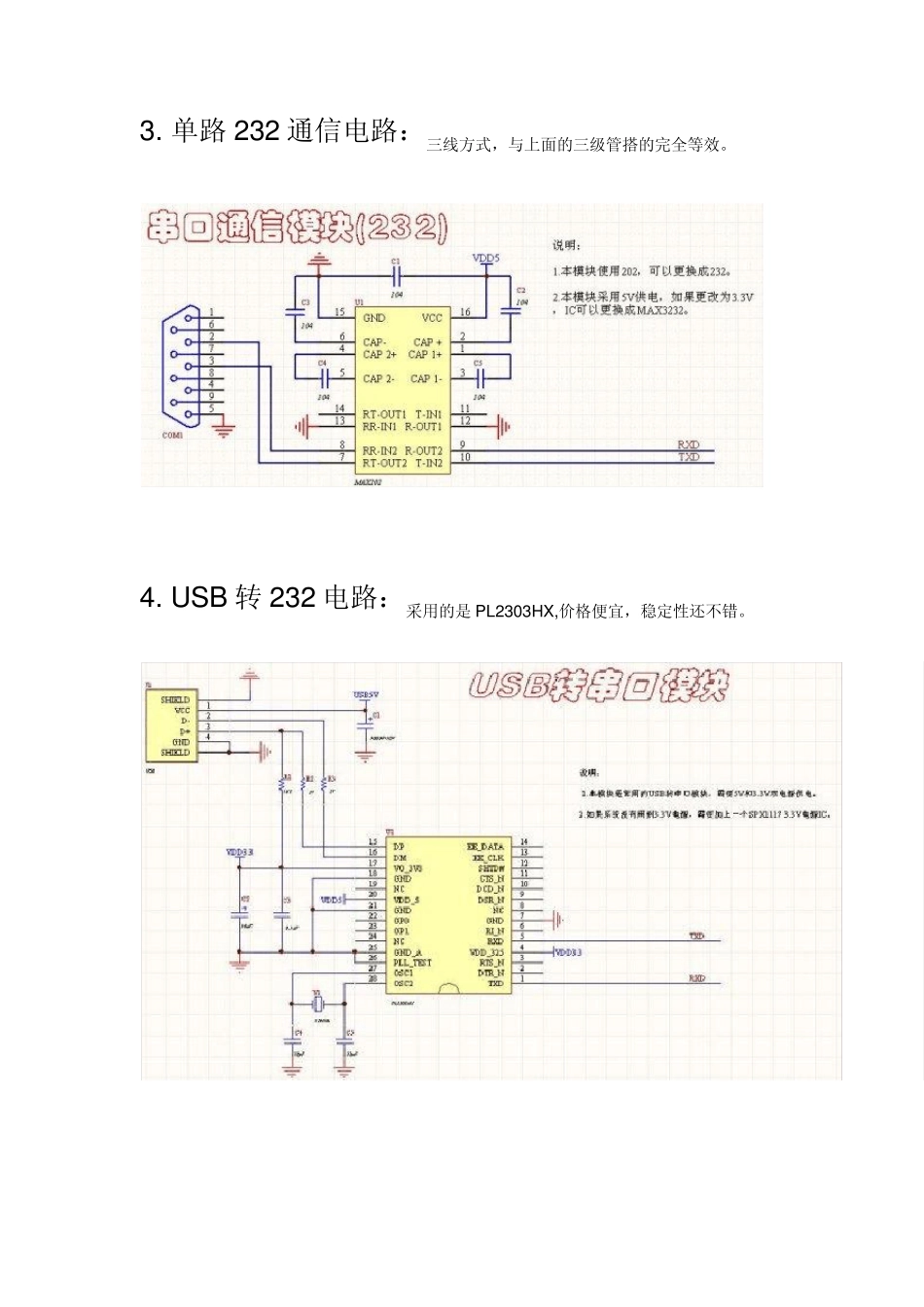

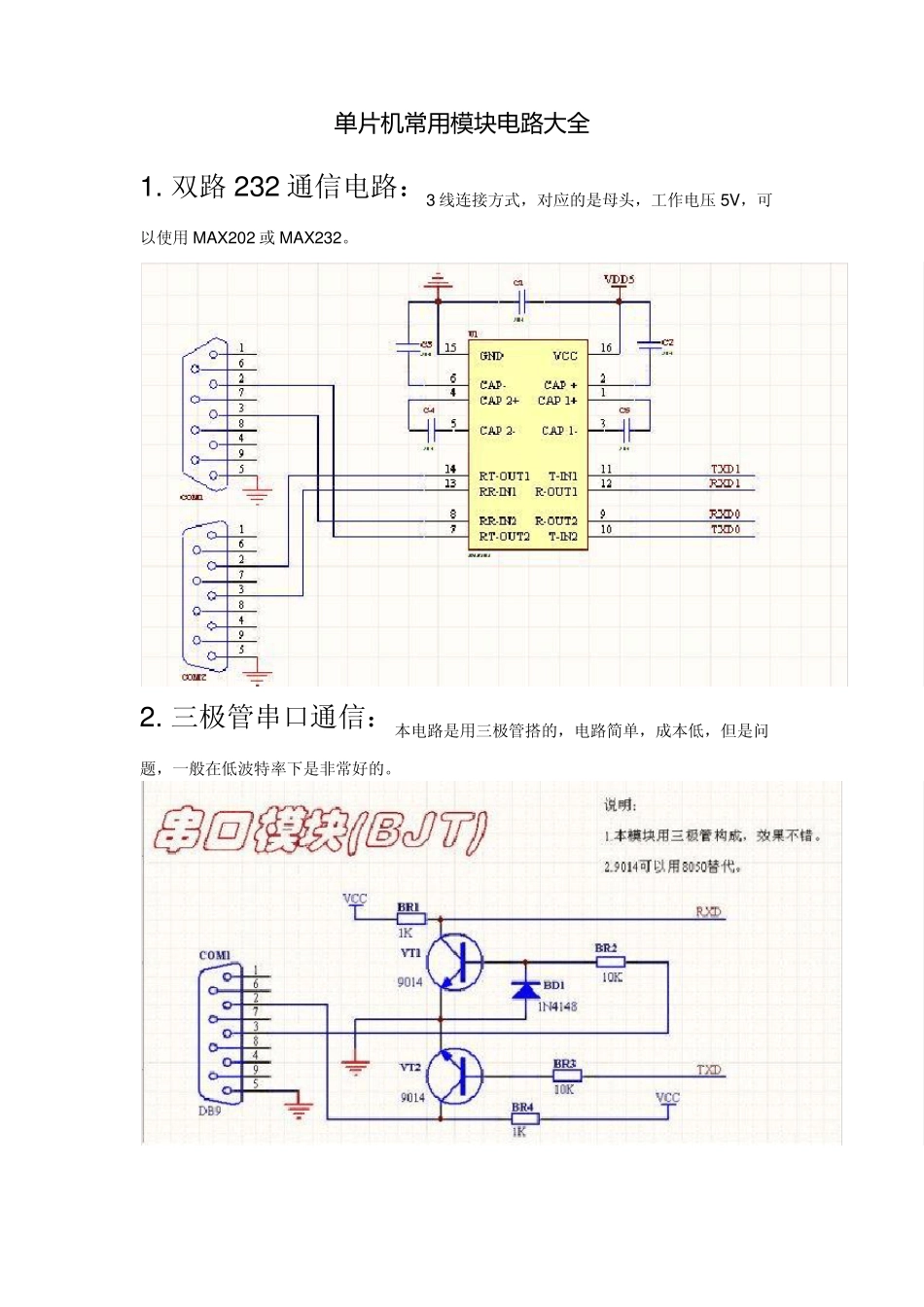

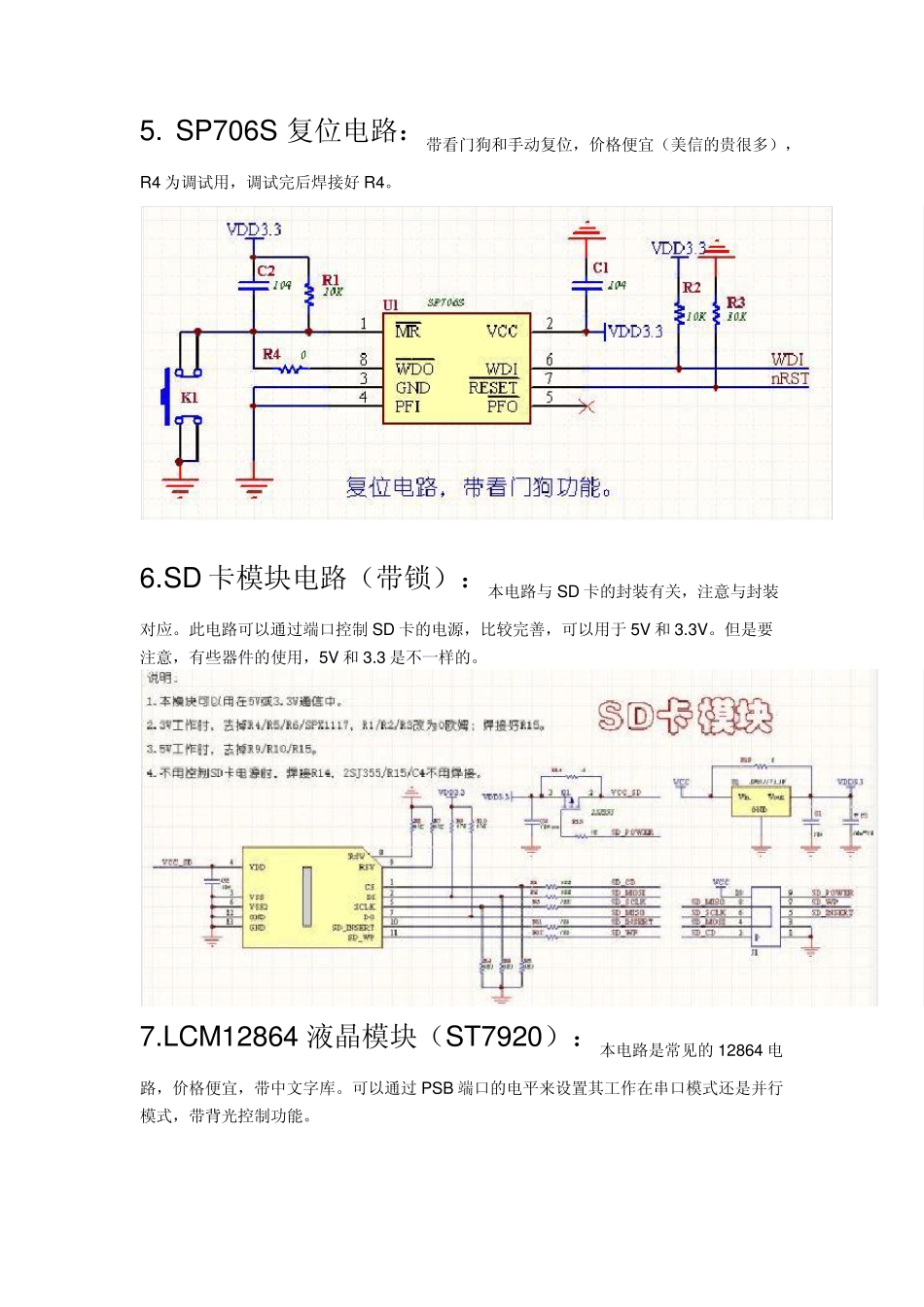

单 片 机 常 用 模 块 电 路 大 全 1. 双路232 通信电路：3 线连接方式，对应的是母头，工作电压5V，可以使用MAX202 或MAX232。 2. 三极管串口通信：本电路是用三极管搭的，电路简单，成本低，但是问题，一般在低波特率下是非常好的。 3. 单路232 通信电路：三线方式，与上面的三级管搭的完全等效。 4. USB 转 232 电路：采用的是 PL2303HX,价格便宜，稳定性还不错。 5. SP706S 复位电路：带看门狗和手动复位，价格便宜（美信的贵很多），R4 为调试用，调试完后焊接好R4。 6.SD 卡模块电路（带锁）：本电路与 SD 卡的封装有关，注意与封装对应。此电路可以通过端口控制 SD 卡的电源，比较完善，可以用于 5V 和3.3V。但是要注意，有些器件的使用，5V 和3.3 是不一样的。 7.LCM12864 液晶模块（ST7920）：本电路是常见的12864 电路，价格便宜，带中文字库。可以通过 PSB 端口的电平来设置其工作在串口模式还是并行模式，带背光控制功能。 8.LCD1602 字符液晶模块(KS0066)：最常用的字符液晶模块，只能显示数字和字符，可4 位或8 位控制，带背光功能。 9.全双工 RS485 电路（带保护功能）：带有保护功能，全双工 4 线通信模式，适合远距离通信用。 10.RS485 半双工通信模块：可以通过选择端口选择数据的传输方向，带保护功率。此模块只能工作在 5V. 11. ARM JTAG 仿真接口电路：比较完善，可以应用在常规的ARM芯片下，具有有自动下载功能，可以用 JLINK 或 ULINK. 12.5V 电源模块：这个电路比较简单，如果用直插可以达到1.5A，如果用贴片的可以到达1A。 13.3.3 电源模块：可以到达800mA，价格非常便宜，也有相应的1.8/1.2 的芯片，可以直接替换。 常用开关电源电路 buck 电源电路。 附件 EEWORLD 提示：为减少服务器的压力，请尽量不要使用迅雷等下载软件。 2576.JPG (9.6 KB) 2010-6-25 16:39 14.最常用的开关电源： 15.DS1302 数字时钟：一款非常普及的时钟电路，好用，成本低。 16.AT24C02（EEPROM）：最常用的EEPROM 电路。 1 7 .蜂鸣器驱动：这个电路简单就不多说了。 运放应用 三段音调电路 三段音调电路 运放应用 构成仪表放大器 仪表放大器 运放应用 线性欧姆表电路 线性欧姆表电路 运放应用 方便振荡器 1 是振荡器 2 是回差比较器 3 是比较器构成的与门 或门 4 是窗口比较器
