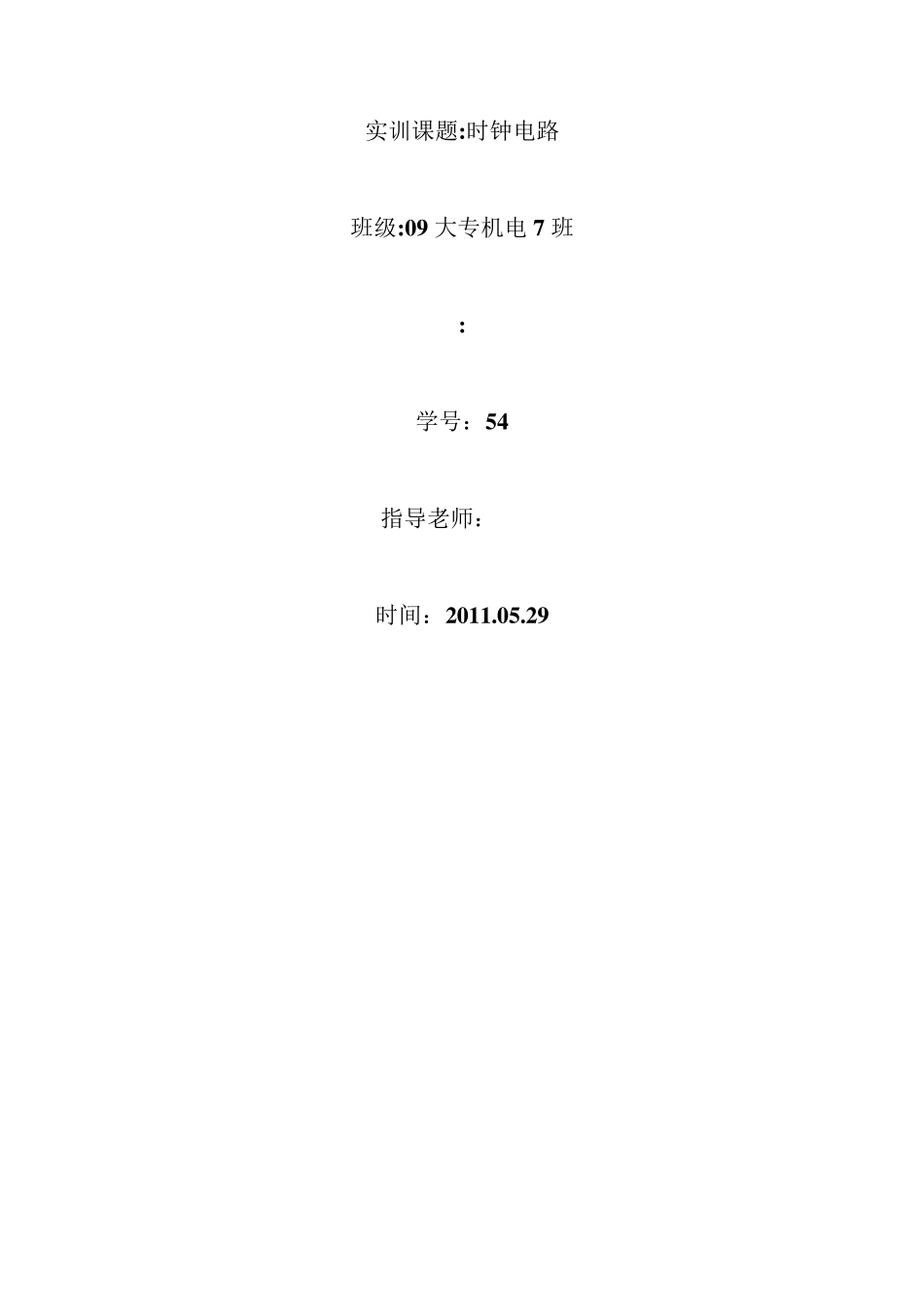

实训课题:时钟电路 班级:09 大专机电 7 班 **:** 学号：54 指导老师：*** 时间：2011.05.29 一、 设计任务： （1） 基本要求： 本次课程设计的电子时钟电路由 AT89C51 时钟电路动态数码管显示电路组成，运用汇编语言控制单片机 AT89C51 来实现动态数码管显示。 （2） 电路组成、工作原理及总框架图： 利用 AT89C51 单片机 P0 口控制数码的位显示，P2 口控制数码管的段显示，p1 口与按键相连，用于时间的校正。 二、 系统硬件电路设计及芯片介绍 （1）AT89C51 介绍: AT89C51 是一个低电压，高性能 CMOS 8 位单片机，片内含 2k by tes 的可反复擦写的只读 Flash 程序存储器和 128 by tes 的随机存取数据存储器（RAM），器件采用 ATMEL 公司的高密度、非易失性存储技术生产，兼容标准 MCS－51 指令系统，片内置通用 8 位中央处理器和 Flash 存储单元，所以说AT89C51 是一个功能强大的单片机。 AT89C51 是一个低功耗高性能单片机，它有40 个引脚，32 个外部双向输入/输出（I/O）端口，同时内含 2 个外中断口，2 个 16 位可编程定时计数器,2 个全双工串行通信口，AT89C51 可以按照常规方法进行编程，也可以在 线 编程。其将 通用的微 处理器和 Flash 存储器结 合 在 一起 ，特 别 是可反复擦写的 Flash 存储器可有效 地 降 低开 发 成本。 同时AT89C51 的时钟频率可以为零，即具备可用软件设置的睡眠省电功能，系统的唤醒方式有RAM、定时/计数器、串行口和外中断口，系统唤醒后即进入继续工作状态。省电模式中，片内 RAM 将被冻结，时钟停止振荡，所有功能停止工作，直至系统被硬件复位方可继续运行。 (2 )数码管部分：显示器是单片机应用系统常用的设备，包括 LED、LCD等。LED 显示器由若干个发光二极管组成。七段 LED 通常构成字型“8”，还有一个发光二极管用来显示小数点。每段 LED 分别引出一个电极，电极的名为a、b、c、d、e、d、g、dp，其中 dp 是小数点段的引出电极。当发光二极管导通时，相应的一个笔画或一个点就发光。控制相应的二极管导通，就能显示出对应字符。 说明：在该设计中，没有用到电极（dp），而是用单位的数码管来显示分隔符，其 七段 LED 显示器如图 3-4 所示 （3 ）线路连接图： 图3 -4 驱动显示电路框图 三、 数字时钟程序流程图 主程序流程图 初始化 键输入 开始 键执行 结束 键输入程序流程图 显...
