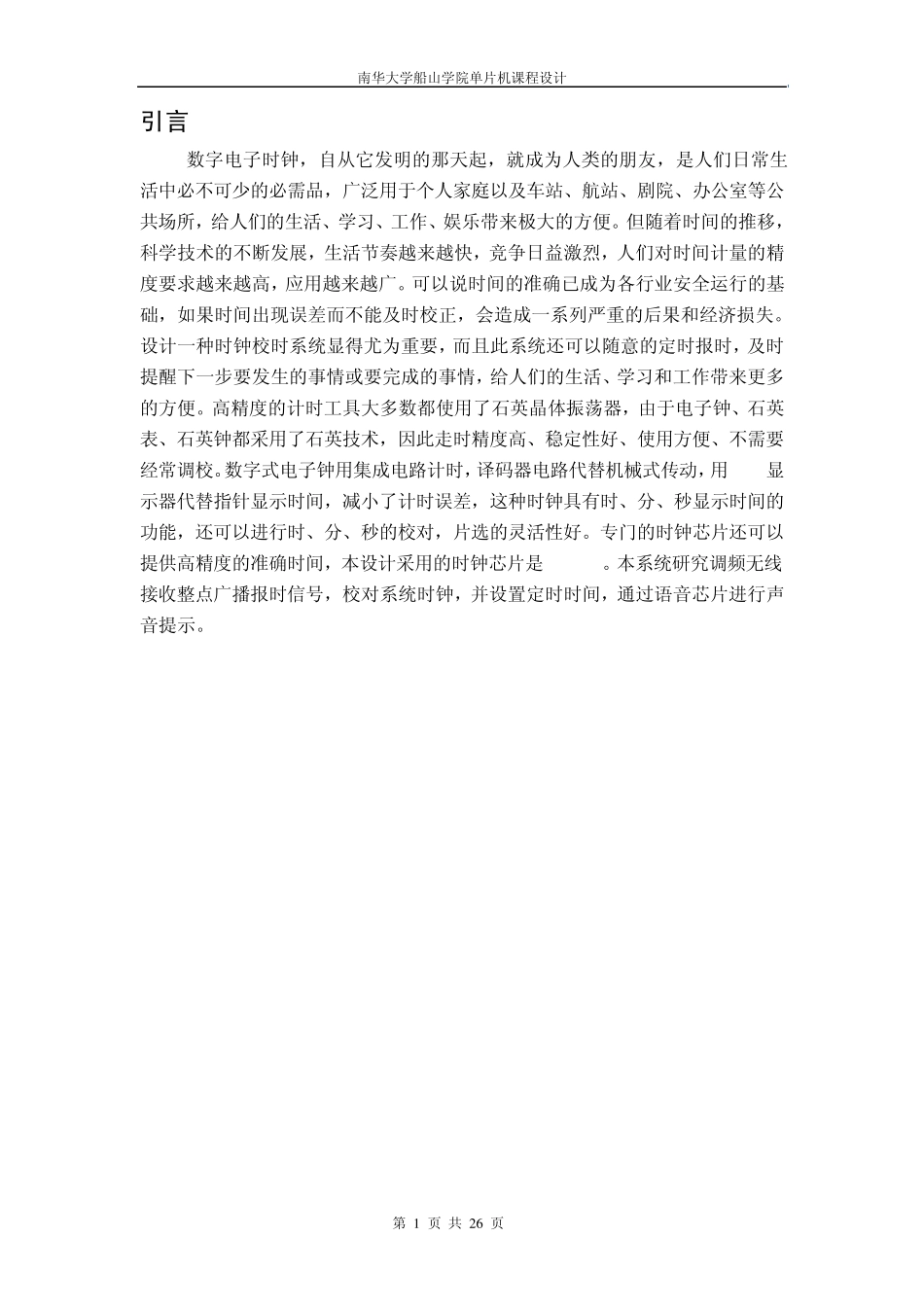

南华大学船山学院单片机课程设计 第 1 页 共 2 6 页 引言 数字电子时钟，自从它发明的那天起，就成为人类的朋友，是人们日常生活中必不可少的必需品，广泛用于个人家庭以及车站、航站、剧院、办公室等公共场所，给人们的生活、学习、工作、娱乐带来极大的方便。但随着时间的推移，科学技术的不断发展，生活节奏越来越快，竞争日益激烈，人们对时间计量的精度要求越来越高，应用越来越广。可以说时间的准确已成为各行业安全运行的基础，如果时间出现误差而不能及时校正，会造成一系列严重的后果和经济损失。设计一种时钟校时系统显得尤为重要，而且此系统还可以随意的定时报时，及时提醒下一步要发生的事情或要完成的事情，给人们的生活、学习和工作带来更多的方便。高精度的计时工具大多数都使用了石英晶体振荡器，由于电子钟、石英表、石英钟都采用了石英技术，因此走时精度高、稳定性好、使用方便、不需要经常调校。数字式电子钟用集成电路计时，译码器电路代替机械式传动，用LED 显示器代替指针显示时间，减小了计时误差，这种时钟具有时、分、秒显示时间的功能，还可以进行时、分、秒的校对，片选的灵活性好。专门的时钟芯片还可以提供高精度的准确时间，本设计采用的时钟芯片是DS1302。本系统研究调频无线接收整点广播报时信号，校对系统时钟，并设置定时时间，通过语音芯片进行声音提示。 南华大学船山学院单片机课程设计 第 2 页 共 2 6 页 1 设计的目的及意义 2 芯片简介 2.1 STC80C52单片机芯片引脚功能介绍 单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O 引脚。 ⒈ 电源: ⑴ VCC - 芯片电源，接+5V；⑵ VSS - 接地端； ⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。 ⒊ 控制线:控制线共有4根，⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲 ① ALE 功能：用来锁存P0口送出的低8位地址 ② PROG 功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。⑵ PSEN:外ROM读选通信号。⑶ RST/VPD:复位/备用电源。① RST（Reset）功能：复位信号输入端。② VPD功能：在Vcc掉电情况下，接备用电源。⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。① EA 功能：内外ROM选择端。② Vpp 功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。 ⒋ I/O 线80C51共有4个8位并行I/O 端口：P0、P1、P2、P3口，共32个引脚。P3口还具有第二功能，用于特殊信...
