单片机最小系统电路板设计

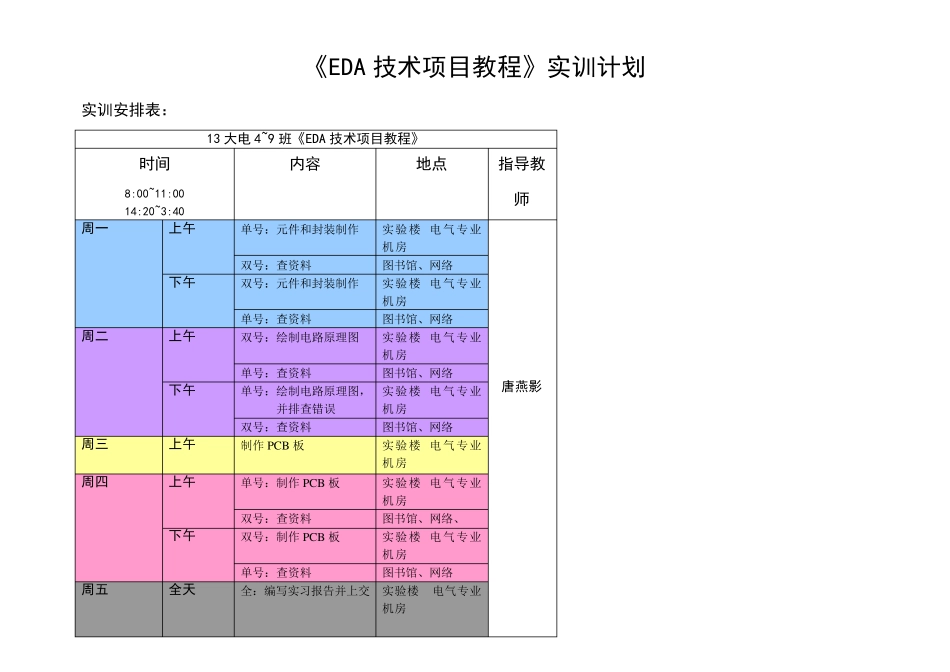

单片机最小系统电路板设计_第1页
1/25

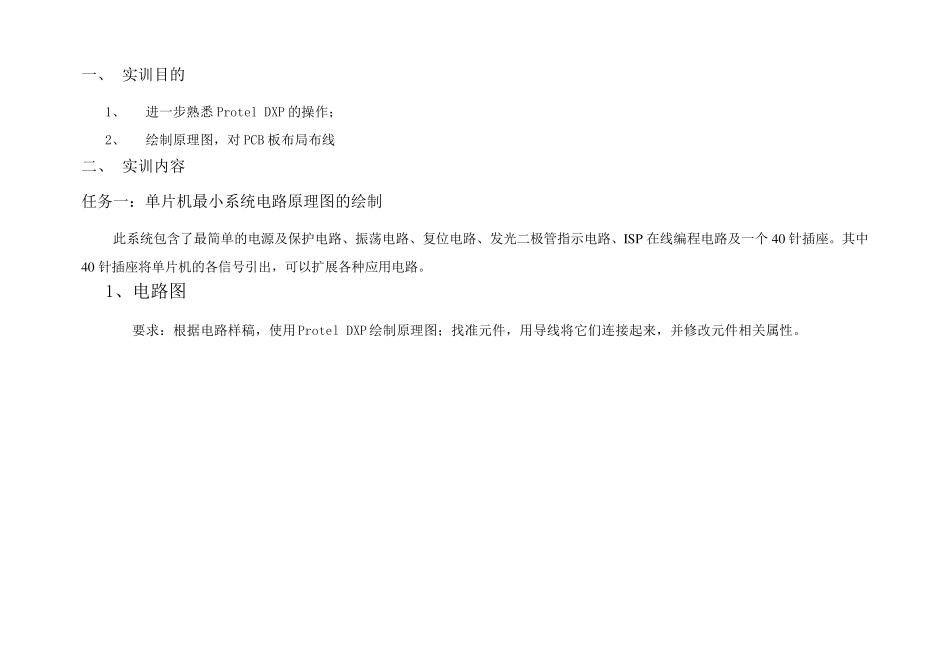

单片机最小系统电路板设计_第2页
2/25
单片机最小系统电路板设计_第3页
3/25

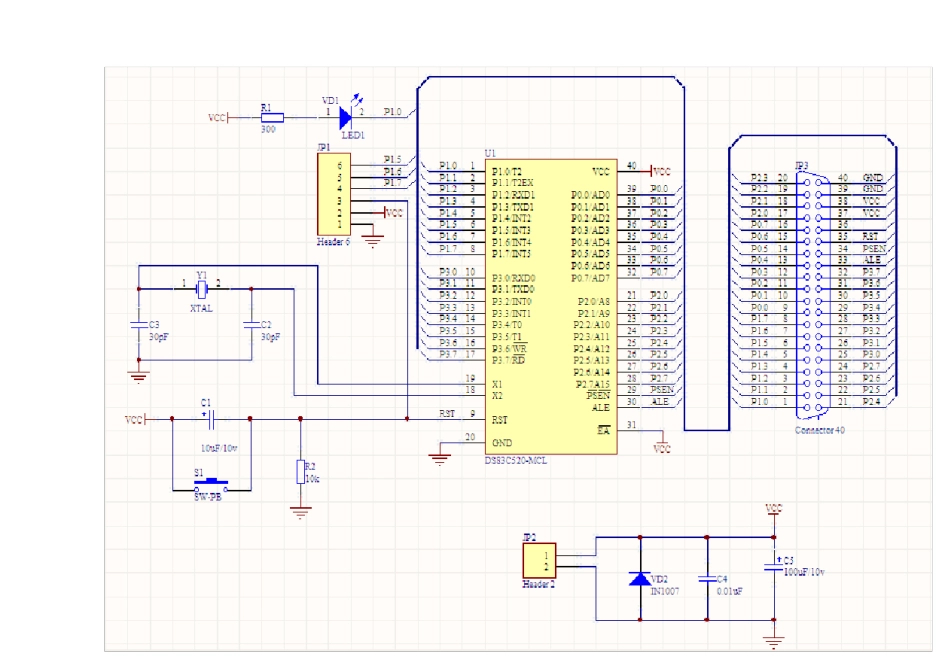

《EDA 技术项目教程》实训计划 实训安排表: 13 大电 4~9 班《EDA 技术项目教程》 时间 8:00~11:00 14:20~3:40 内容 地点 指导教师 周一 上午 单号:元件和封装制作 实验楼 电气专业机房 唐燕影 双号:查资料 图书馆、网络 下午 双号:元件和封装制作 实验楼 电气专业机房 单号:查资料 图书馆、网络 周二 上午 双号:绘制电路原理图 实验楼 电气专业机房 单号:查资料 图书馆、网络 下午 单号:绘制电路原理图,并排查错误 实验楼 电气专业机房 双号:查资料 图书馆、网络 周三 上午 制作PCB 板 实验楼 电气专业机房 周四 上午 单号:制作PCB 板 实验楼 电气专业机房 双号:查资料 图书馆、网络、 下午 双号:制作PCB 板 实验楼 电气专业机房 单号:查资料 图书馆、网络 周五 全天 全:编写实习报告并上交 实验楼 电气专业机房 一、 实训目的 1、 进一步熟悉 Protel DXP 的操作; 2、 绘制原理图,对 PCB 板布局布线 二、 实训内容 任务一:单片机最小系统电路原理图的绘制 此系统包含了最简单的电源及保护电路、振荡电路、复位电路、发光二极管指示电路、IS P 在线编程电路及一个 40 针插座。其中40 针插座将单片机的各信号引出,可以扩展各种应用电路。 1、电路图 要求:根据电路样稿,使用Protel DXP 绘制原理图;找准元件,用导线将它们连接起来,并修改元件相关属性。 注意 :U1 元器件(DS83C520-MCL)需要自己绘制元器件外形和对应的封装。如图所示: 元器件符号 元器件封装DIP-40 2、元件清单 表一 单片机最小系统电路元器件一览表 元器件序号 (Designator) 库元器件名 (LibRef) 注释/参数值 (Comment) 元器件封装 (Footprint) 元器件所在的库 (Library ) C1 Cap Pol1 10u F/10V RB.1/.2(自制) Miscellaneou s Dev ices.IntLib C2 Cap 30pF RAD-0.2(自修) Miscellaneou s Dev ices.IntLib C3 Cap 30pF RAD-0.2(自修) Miscellaneou s Dev ices.IntLib C4 Cap 0.01u F RAD-0.2(自修) Miscellaneou s Dev ices.IntLib C5 Cap Pol1 100u F/10V RB.2/.4(自制) Miscellaneou s Dev ices.IntLib R1 RES2 300Ω AXIAL-0.3(自修) Miscellaneou s Dev ices.IntLib R2 RES2 10KΩ AXIAL-0.3(自修) Miscellaneou s Dev ices.IntLib VD1 LED1 ...
