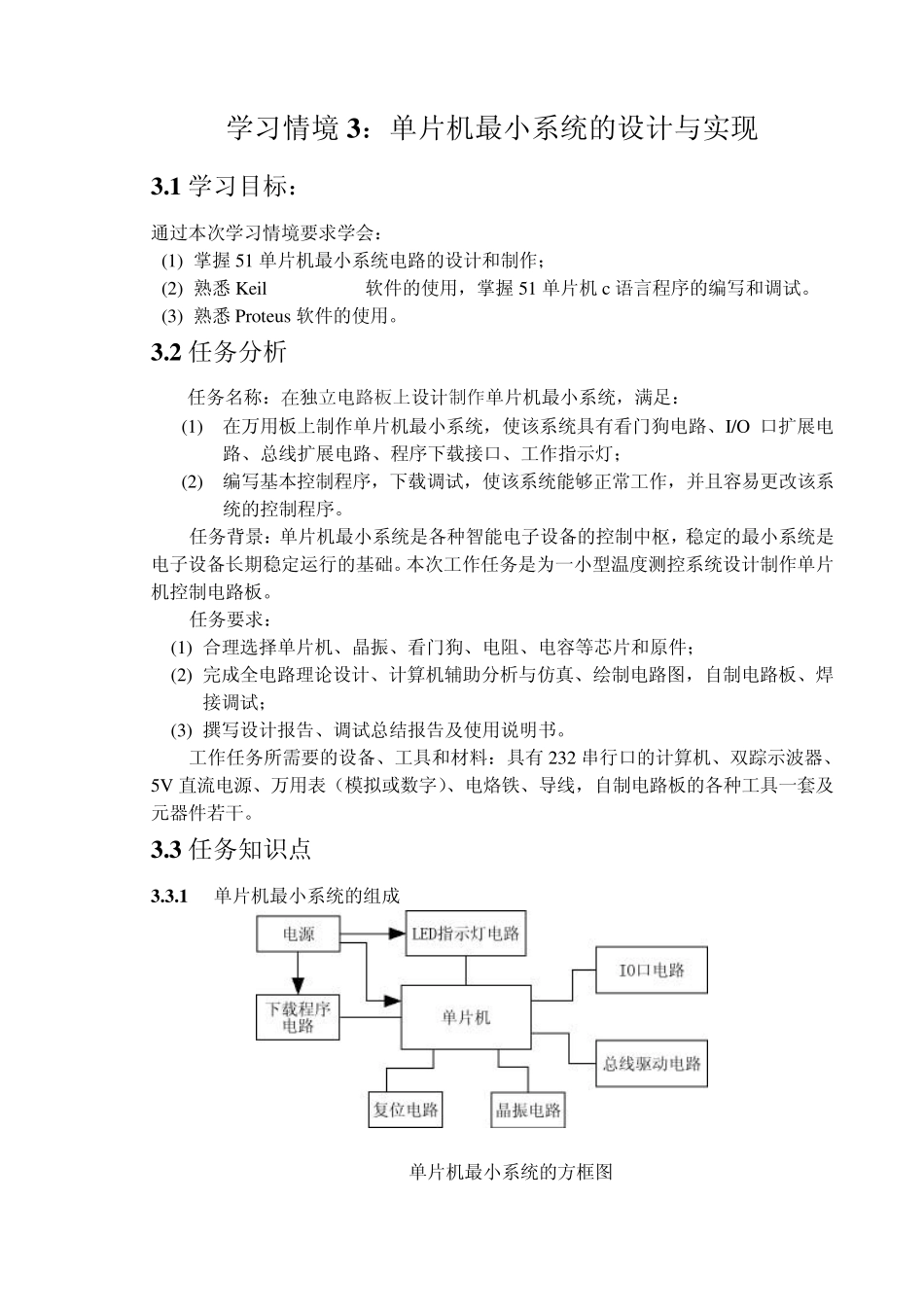

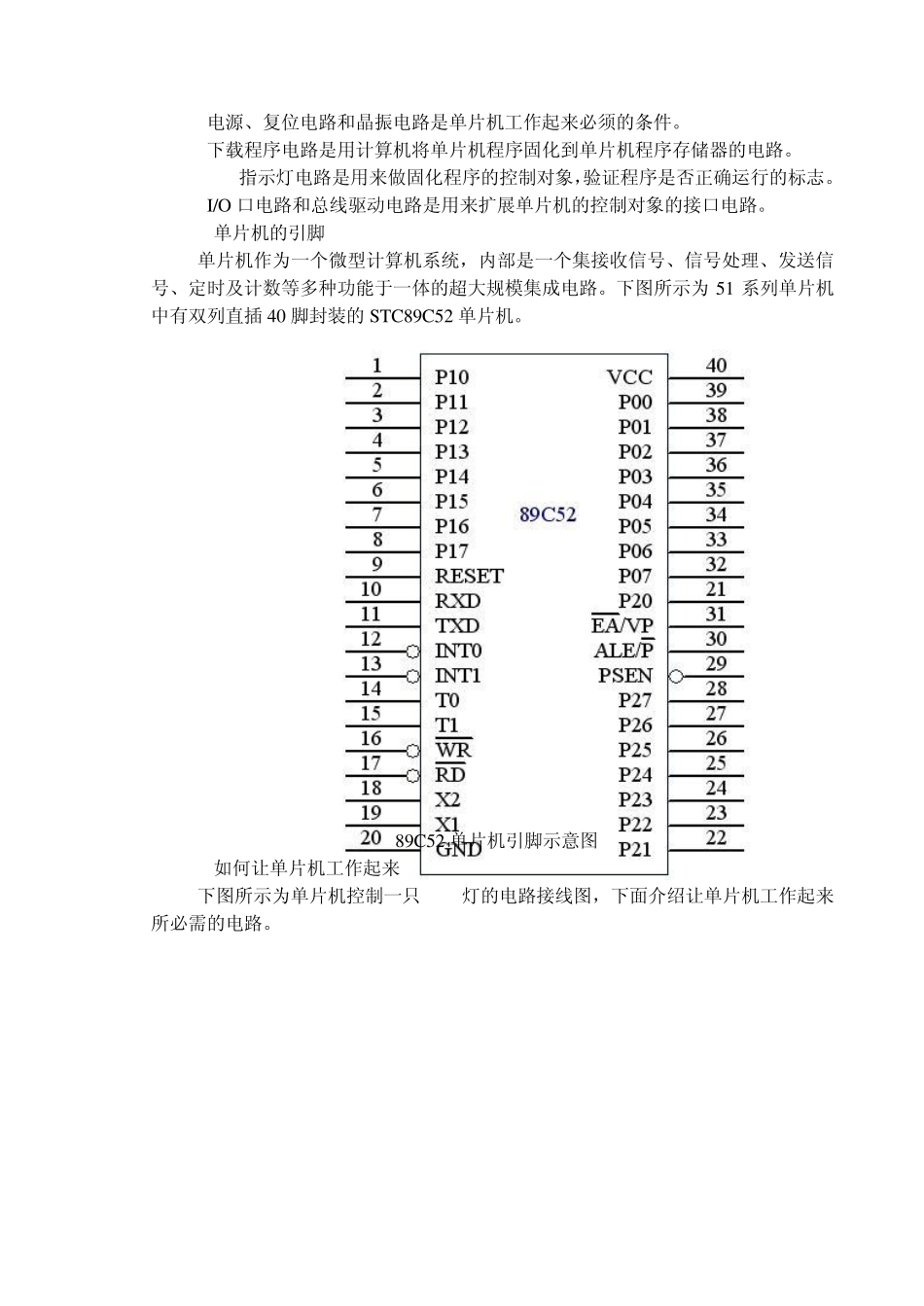

电子产品设计制作 与故障诊断 学习情境3 ：单片机最小系统的设计与实现 《电子产品设计制作与故障诊断》课程建设组 2 0 1 0 年 2 月 第一版 学习情境3 ：单片机最小系统的设计与实现 3 .1 学习目标： 通过本次学习情境要求学会： (1) 掌握51 单片机最小系统电路的设计和制作； (2) 熟悉Keil uVision2软件的使用，掌握51 单片机c 语言程序的编写和调试。 (3) 熟悉Proteu s 软件的使用。 3 .2 任务分析 任务名称：在独立电路板上设计制作单片机最小系统，满足： (1) 在万用板上制作单片机最小系统，使该系统具有看门狗电路、I/O 口扩展电路、总线扩展电路、程序下载接口、工作指示灯； (2) 编写基本控制程序，下载调试，使该系统能够正常工作，并且容易更改该系统的控制程序。 任务背景：单片机最小系统是各种智能电子设备的控制中枢，稳定的最小系统是电子设备长期稳定运行的基础。本次工作任务是为一小型温度测控系统设计制作单片机控制电路板。 任务要求： (1) 合理选择单片机、晶振、看门狗、电阻、电容等芯片和原件； (2) 完成全电路理论设计、计算机辅助分析与仿真、绘制电路图，自制电路板、焊接调试； (3) 撰写设计报告、调试总结报告及使用说明书。 工作任务所需要的设备、工具和材料：具有232 串行口的计算机、双踪示波器、5V 直流电源、万用表（模拟或数字）、电烙铁、导线，自制电路板的各种工具一套及元器件若干。 3 .3 任务知识点 3 .3 .1 单片机最小系统的组成 单片机最小系统的方框图 *电源、复位电路和晶振电路是单片机工作起来必须的条件。 *下载程序电路是用计算机将单片机程序固化到单片机程序存储器的电路。 *LED指示灯电路是用来做固化程序的控制对象，验证程序是否正确运行的标志。 *I/O 口电路和总线驱动电路是用来扩展单片机的控制对象的接口电路。 3.3.2 单片机的引脚 单片机作为一个微型计算机系统，内部是一个集接收信号、信号处理、发送信号、定时及计数等多种功能于一体的超大规模集成电路。下图所示为 51 系列单片机中有双列直插 40 脚封装的 STC89C52 单片机。 89C52 单片机引脚示意图 3.3.3 如何让单片机工作起来 下图所示为单片机控制一只 LED灯的电路接线图，下面介绍让单片机工作起来所必需的电路。 单片机控制 LED接线图 (1) 电源：单片机的第 40脚接电源的正极， 20脚接电源的地线。电源电压为+5V，正负偏差不能超过百...
