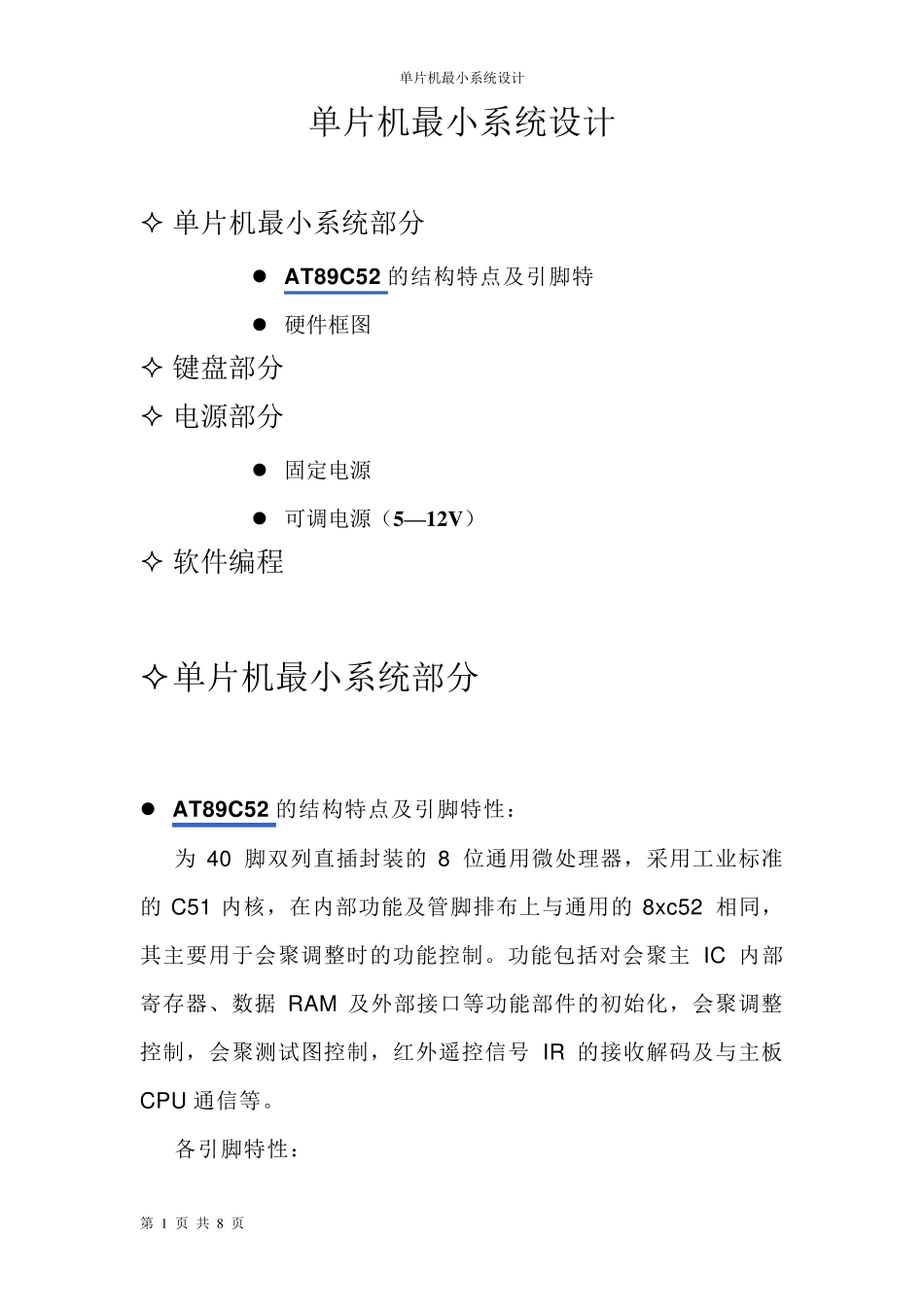

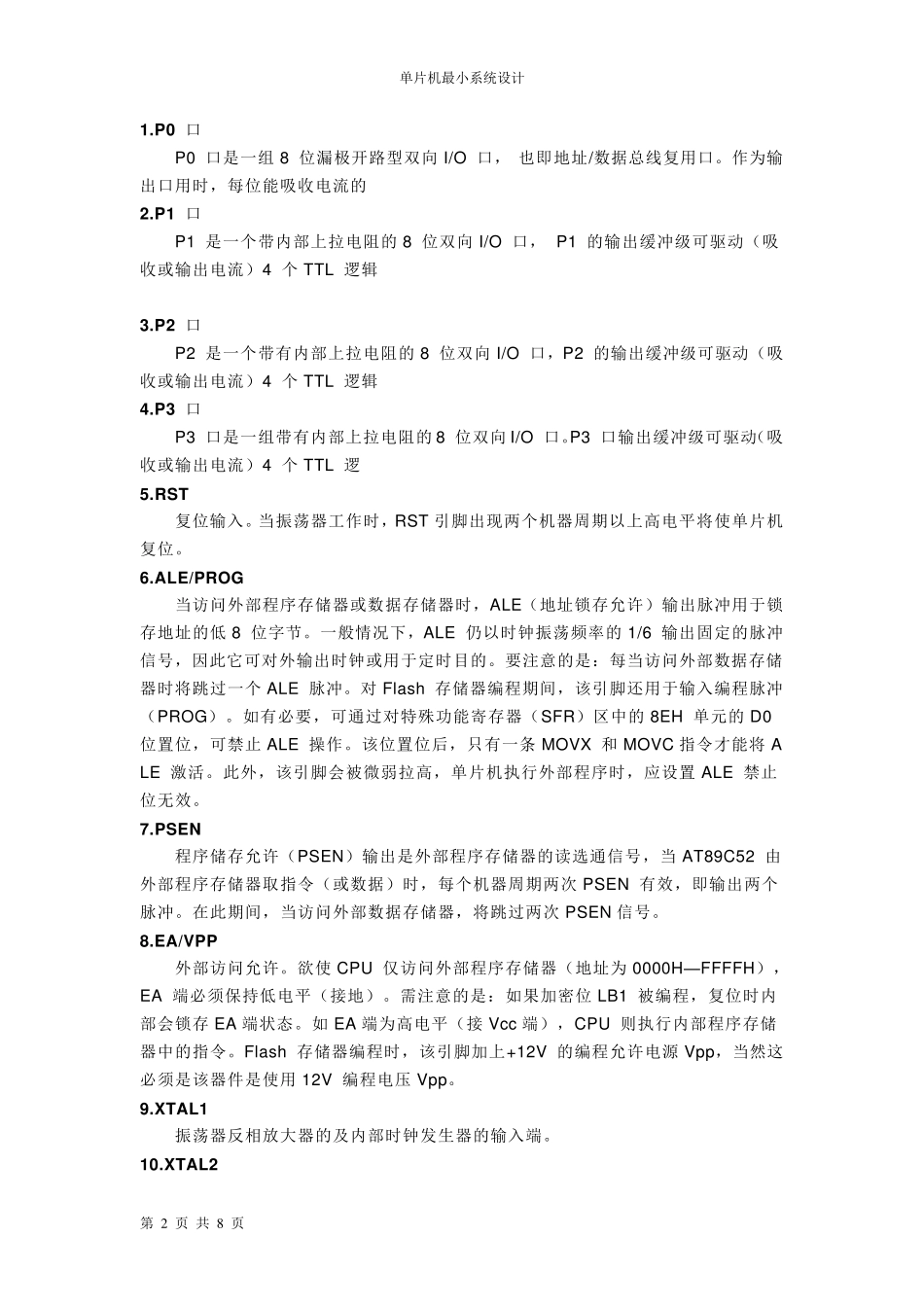

单片机最小系统设计 第 1 页 共 8 页 单片机最小系统设计  单片机最小系统部分  AT89C52 的结构特点及引脚特  硬件框图  键盘部分  电源部分  固定电源  可调电源（5—12V ）  软件编程  单片机最小系统部分  AT89C52 的结构特点及引脚特性： 为40 脚双列直插封装的8 位通用微处理器，采用工业标准的C51 内核，在内部功能及管脚排布上与通用的8xc52 相同，其主要用于会聚调整时的功能控制。功能包括对会聚主IC 内部寄存器、数据 RAM 及外部接口等功能部件的初始化，会聚调整控制，会聚测试图控制，红外遥控信号 IR 的接收解码及与主板CPU 通信等。 各引脚特性： 单片机最小系统设计 第 2 页 共 8 页 1.P0 口 P0 口是一组8 位漏极开路型双向I/O 口， 也即地址/数据总线复用口。作为输出口用时，每位能吸收电流的 2.P1 口 P1 是一个带内部上拉电阻的 8 位双向I/O 口， P1 的输出缓冲级可驱动（吸收或输出电流）4 个 TTL 逻辑 3.P2 口 P2 是一个带有内部上拉电阻的 8 位双向I/O 口，P2 的输出缓冲级可驱动（吸收或输出电流）4 个 TTL 逻辑 4.P3 口 P3 口是一组带有内部上拉电阻的 8 位双向I/O 口。P3 口输出缓冲级可驱动（吸收或输出电流）4 个 TTL 逻 5.RST 复位输入。当振荡器工作时，RST 引脚出现两个机器周期以上高电平将使单片机复位。 6.ALE/PROG 当访问外部程序存储器或数据存储器时，ALE（地址锁存允许）输出脉冲用于锁存地址的低 8 位字节。一般情况下，ALE 仍以时钟振荡频率的 1/6 输出固定的脉冲信号，因此它可对外输出时钟或用于定时目的。要注意的是：每当访问外部数据存储器时将跳过一个 ALE 脉冲。对 Flash 存储器编程期间，该引脚还用于输入编程脉冲（PROG）。如有必要，可通过对特殊功能寄存器（SFR）区中的 8EH 单元的 D0 位置位，可禁止 ALE 操作。该位置位后，只有一条 MOVX 和 MOVC 指令才能将 ALE 激活。此外，该引脚会被微弱拉高，单片机执行外部程序时，应设置 ALE 禁止位无效。 7.PSEN 程序储存允许（PSEN）输出是外部程序存储器的读选通信号，当 AT89C52 由外部程序存储器取指令（或数据）时，每个机器周期两次 PSEN 有效，即输出两个脉冲。在此期间，当访问外部数据存储器，将跳过两次 PSEN 信号。 8.EA/VPP 外部访问允许。欲使 CPU 仅访问外部程序存储器（地址...
