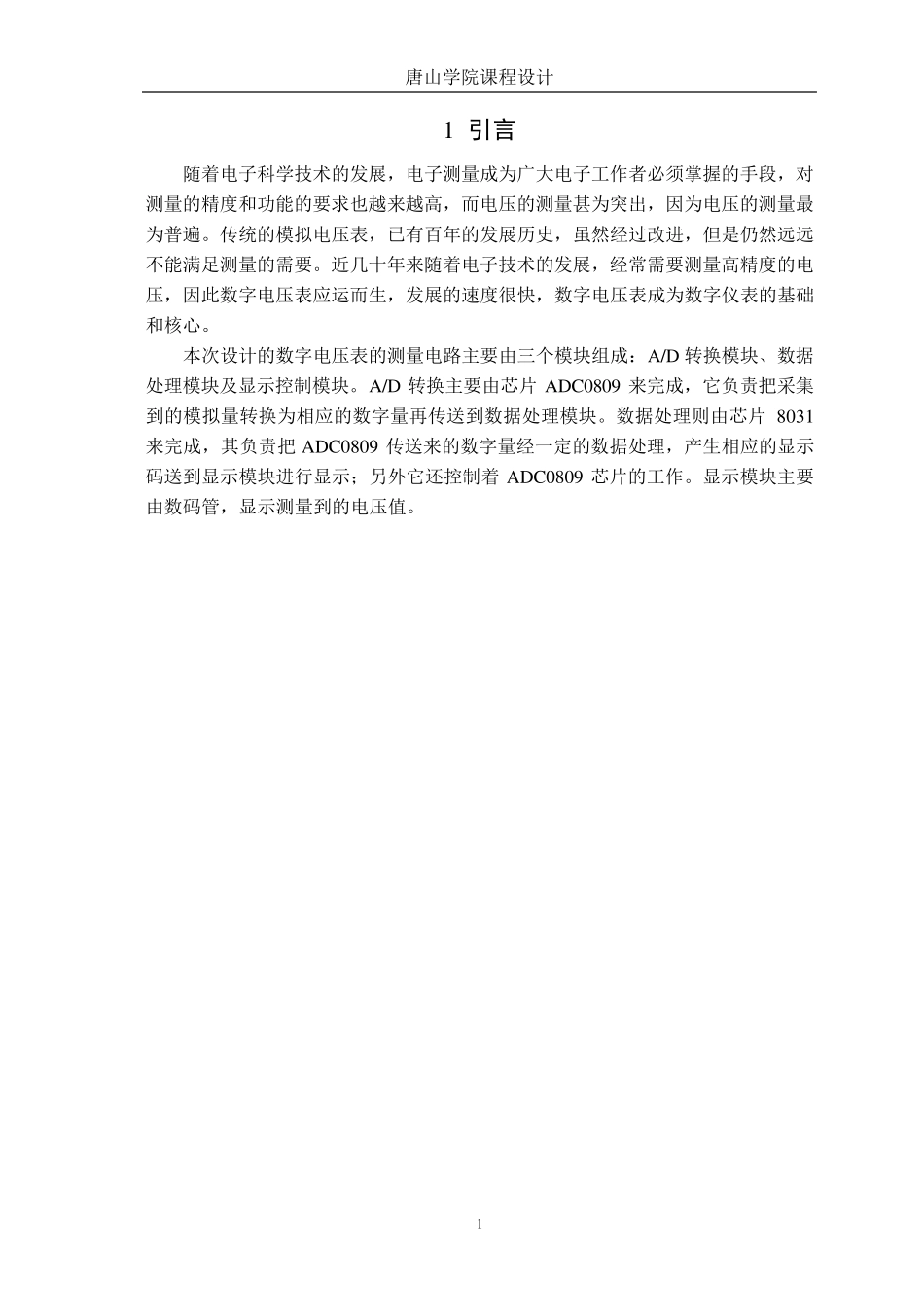

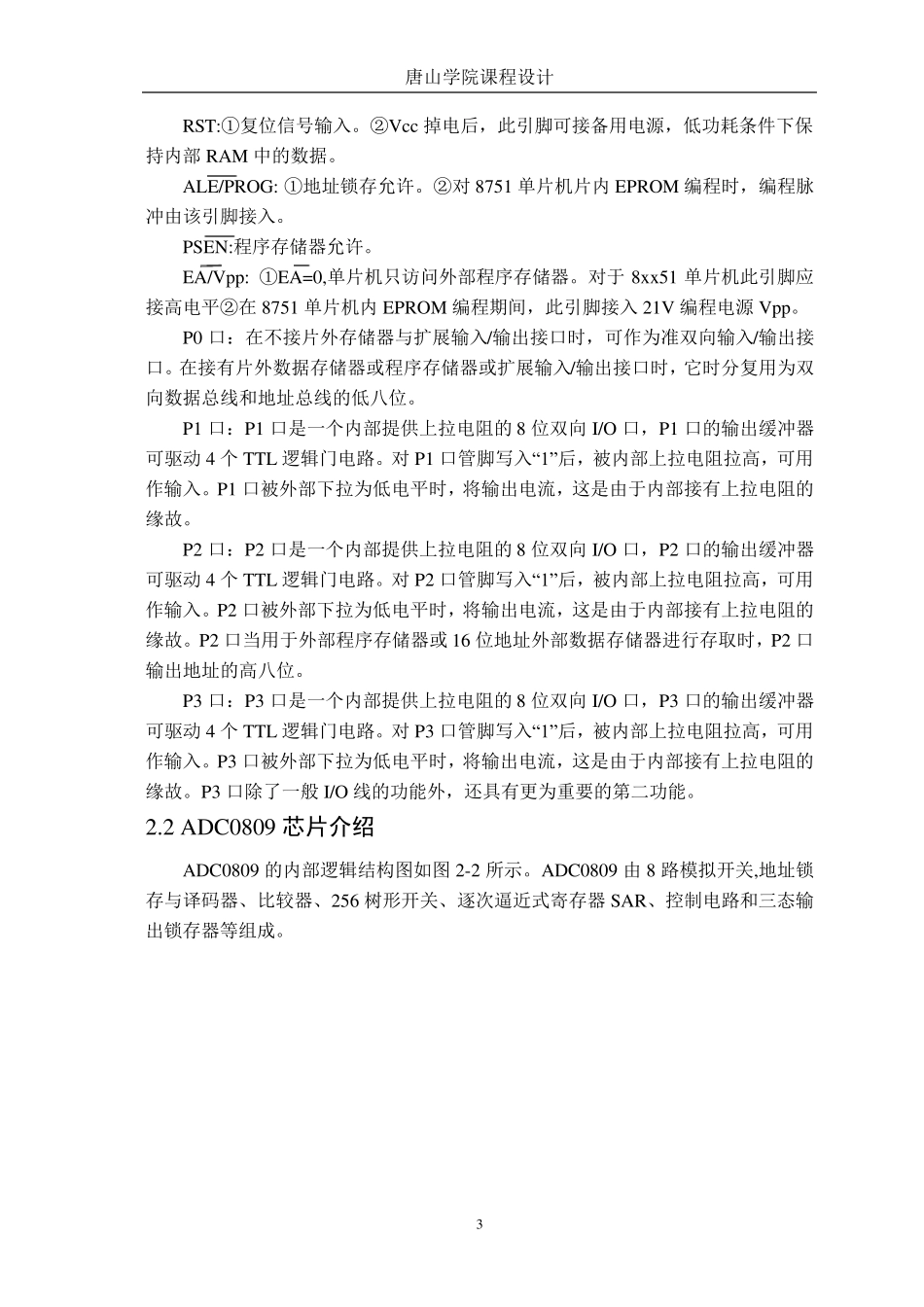

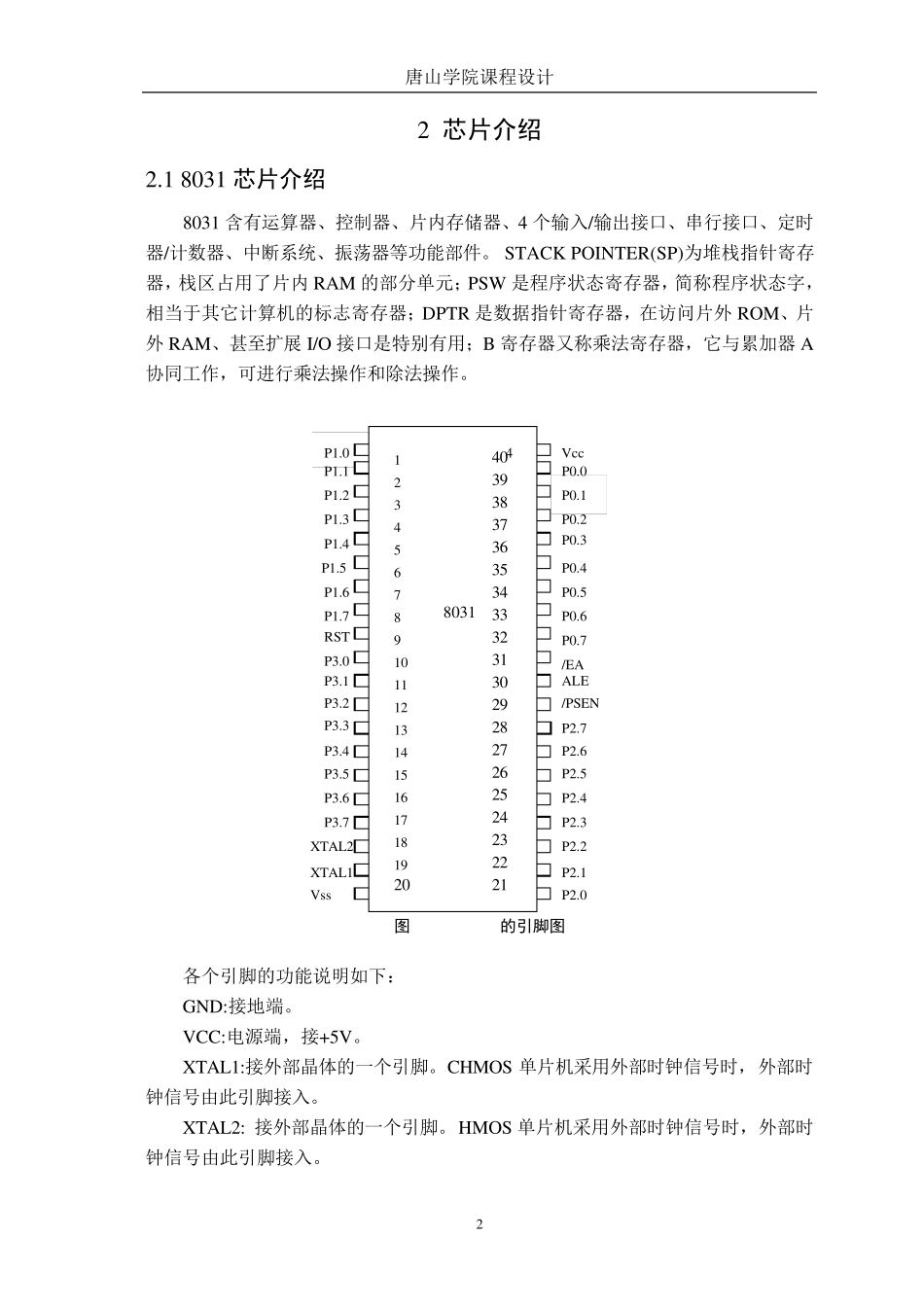

唐山学院课程设计 1 1 引言 随着电子科学技术的发展，电子测量成为广大电子工作者必须掌握的手段，对测量的精度和功能的要求也越来越高，而电压的测量甚为突出，因为电压的测量最为普遍。传统的模拟电压表，已有百年的发展历史，虽然经过改进，但是仍然远远不能满足测量的需要。近几十年来随着电子技术的发展，经常需要测量高精度的电压，因此数字电压表应运而生，发展的速度很快，数字电压表成为数字仪表的基础和核心。 本次设计的数字电压表的测量电路主要由三个模块组成：A/D 转换模块、数据处理模块及显示控制模块。A/D 转换主要由芯片 ADC0809 来完成，它负责把采集到的模拟量转换为相应的数字量再传送到数据处理模块。数据处理则由芯片 8031来完成，其负责把 ADC0809 传送来的数字量经一定的数据处理，产生相应的显示码送到显示模块进行显示；另外它还控制着ADC0809 芯片的工作。显示模块主要由数码管，显示测量到的电压值。 唐山学院课程设计 2 2 芯片介绍 2.1 8031 芯片介绍 8031 含有运算器、控制器、片内存储器、4 个输入/输出接口、串行接口、定时器/计数器、中断系统、振荡器等功能部件。 STACK POINTER(SP)为堆栈指针寄存器，栈区占用了片内 RAM 的部分单元；PSW 是程序状态寄存器，简称程序状态字，相当于其它计算机的标志寄存器；DPTR 是数据指针寄存器，在访问片外 ROM、片外 RAM、甚至扩展 I/O 接口是特别有用；B 寄存器又称乘法寄存器，它与累加器A协同工作，可进行乘法操作和除法操作。 图 2-1 8031的引脚图 各个引脚的功能说明如下： GND:接地端。 VCC:电源端，接+5V。 XTAL1:接外部晶体的一个引脚。CHMOS 单片机采用外部时钟信号时，外部时钟信号由此引脚接入。 XTAL2: 接外部晶体的一个引脚。HMOS 单片机采用外部时钟信号时，外部时钟信号由此引脚接入。 P0.1 P1.0 P1.1 P1.2 P3.7 XTAL2 XTAL1 Vss P3.6 P3.5 P3.4 P3.3 P3.2 P3.1 P3.0 RST P1.7 P1.6 P1.5 P1.4 P2.7 /PSEN ALE /EA P0.7 P0.6 P0.5 P0.4 P0.3 P0.2 P0.0 P2.0 P2.1 P2.2 P2.3 P2.4 P2.5 P2.6 P1.3 4 Vcc 8031 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 40 39 38 37 36 35 34 33 32 31 30 29 28 27 26 25 24 23 22 21 唐山学院课程设计 3 RST:①复位信号输入。②Vcc 掉电后，此引脚可接备用电源，低功耗条件...
