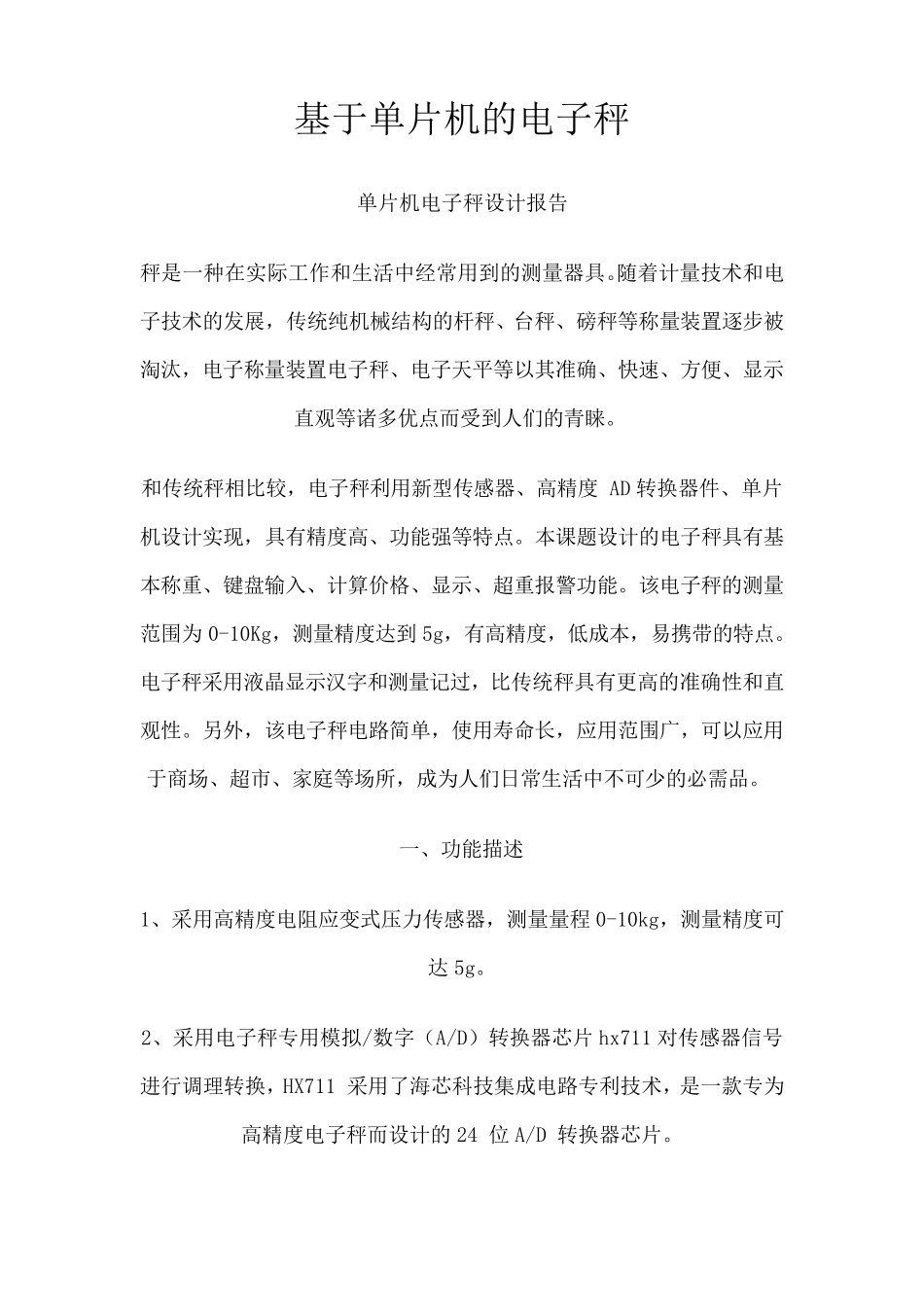

基于单片机的电子秤 单片机电子秤设计报告 秤是一种在实际工作和生活中经常用到的测量器具
随着计量技术和电子技术的发展，传统纯机械结构的杆秤、台秤、磅秤等称量装置逐步被淘汰，电子称量装置电子秤、电子天平等以其准确、快速、方便、显示直观等诸多优点而受到人们的青睐
和传统秤相比较，电子秤利用新型传感器、高精度 AD 转换器件、单片机设计实现，具有精度高、功能强等特点
本课题设计的电子秤具有基本称重、键盘输入、计算价格、显示、超重报警功能
该电子秤的测量范围为 0-10Kg，测量精度达到5g，有高精度，低成本，易携带的特点
电子秤采用液晶显示汉字和测量记过，比传统秤具有更高的准确性和直观性
另外，该电子秤电路简单，使用寿命长，应用范围广，可以应用于商场、超市、家庭等场所，成为人们日常生活中不可少的必需品
一、功能描述 1、采用高精度电阻 应变 式 压 力 传感器，测量量程 0-10kg，测量精度可达 5g
2、采用电子秤专 用模 拟 /数 字（ A/D） 转换器芯 片hx711 对 传感器信 号进 行 调 理 转换，HX711 采用了 海 芯 科 技集 成电路专 利技术，是一款 专 为高精度电子秤而设计的24 位 A/D 转换器芯 片

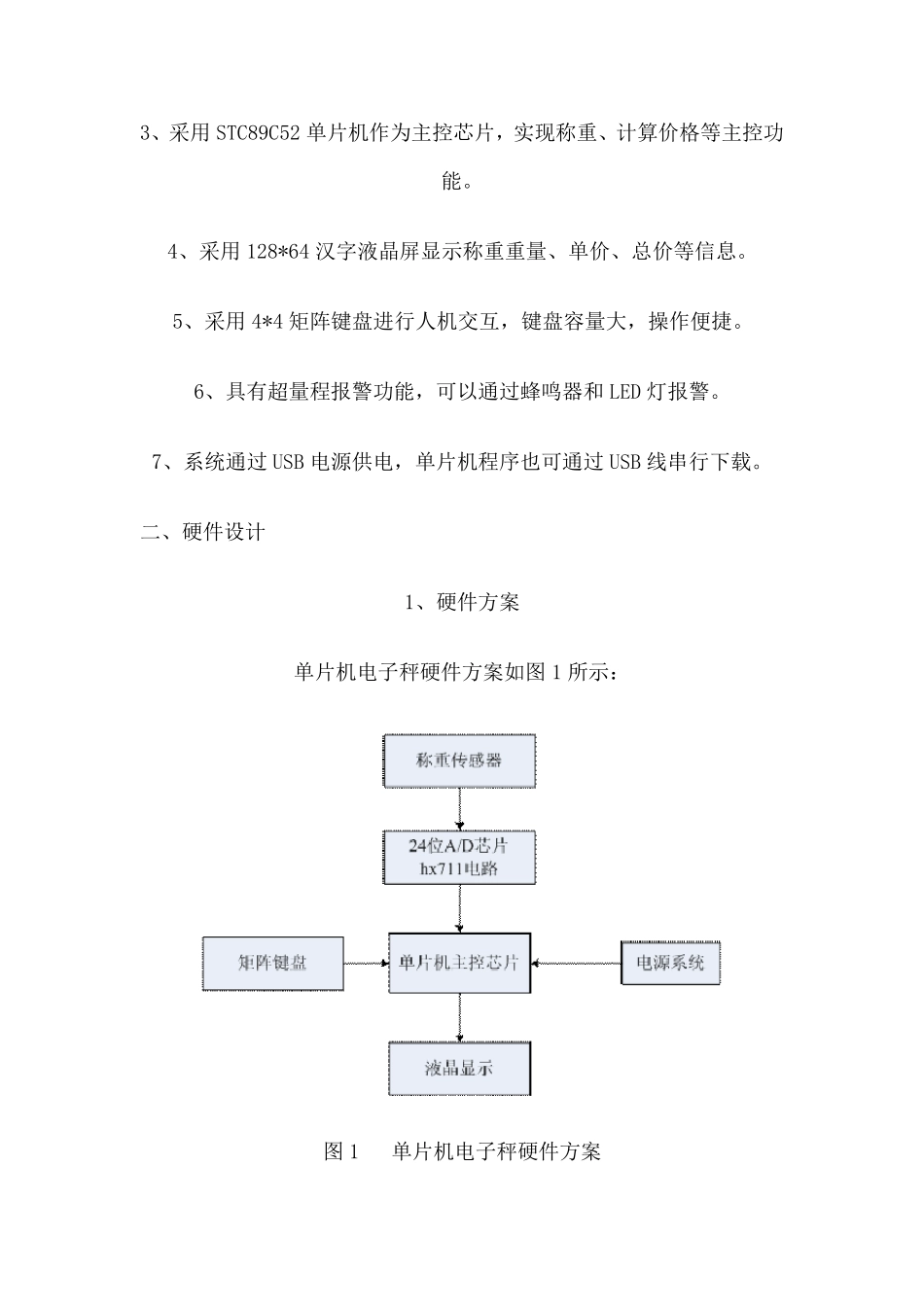

3、采用 STC89C52 单片机作为主控芯片，实现称重、计算价格等主控功能
4、采用 128*64 汉字液晶屏显示称重重量、单价、总价等信息
5、采用 4*4 矩阵键盘进行人机交互，键盘容量大，操作便捷
6、具有超量程报警功能，可以通过蜂鸣器和 LED 灯报警
7、系统通过 USB 电源供电，单片机程序也可通过 USB 线串行下载
二、硬件设计 1、硬件方案 单片机电子秤硬件方案如图 1 所示： 图 1 单片机电子秤硬件方案 称重传感器感应被测重力，输出微弱的毫伏级电压信号
该电压信号经过电子秤专用模拟/数字（A/D）转换器芯片h
