单片机红外遥控原理

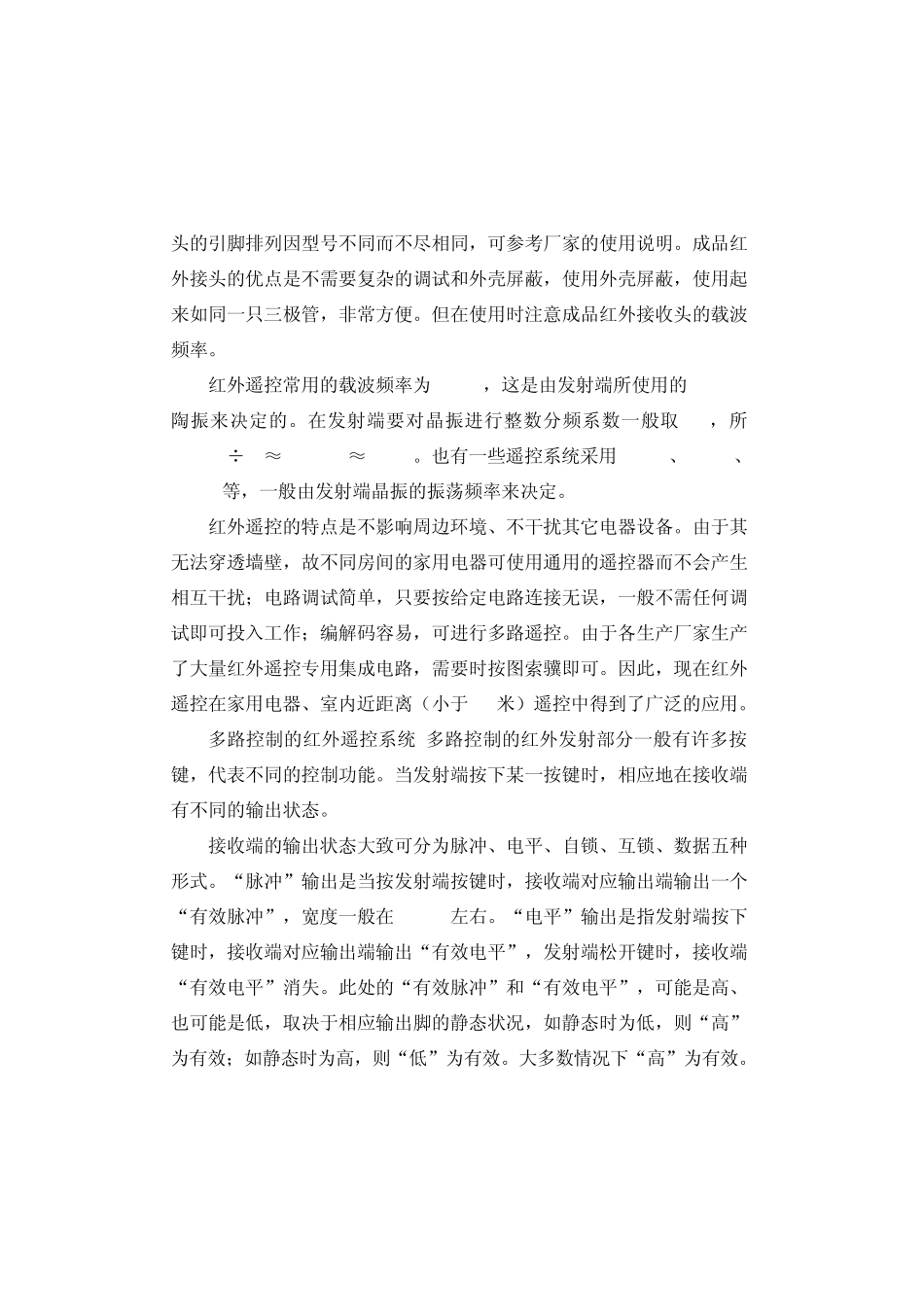

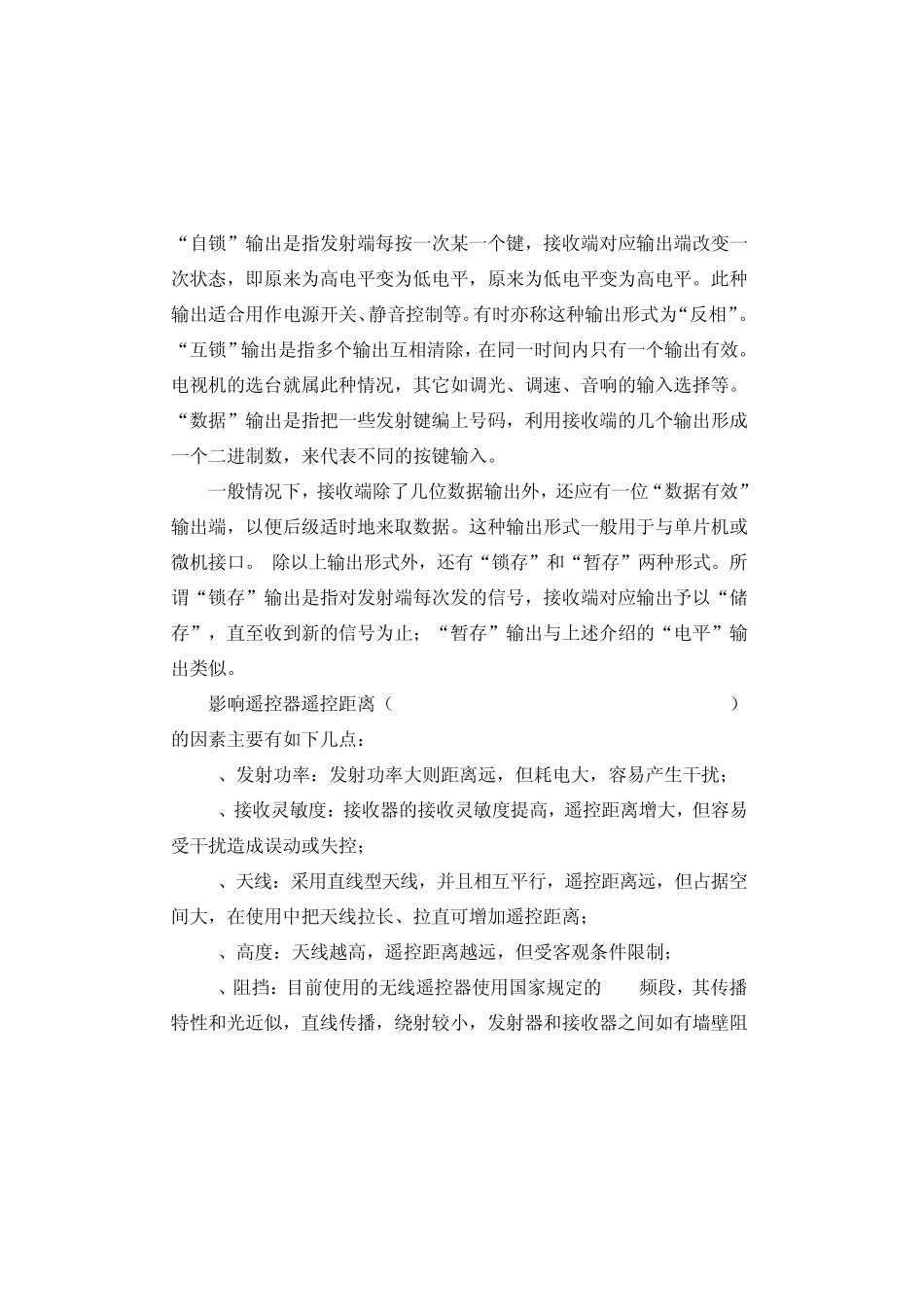

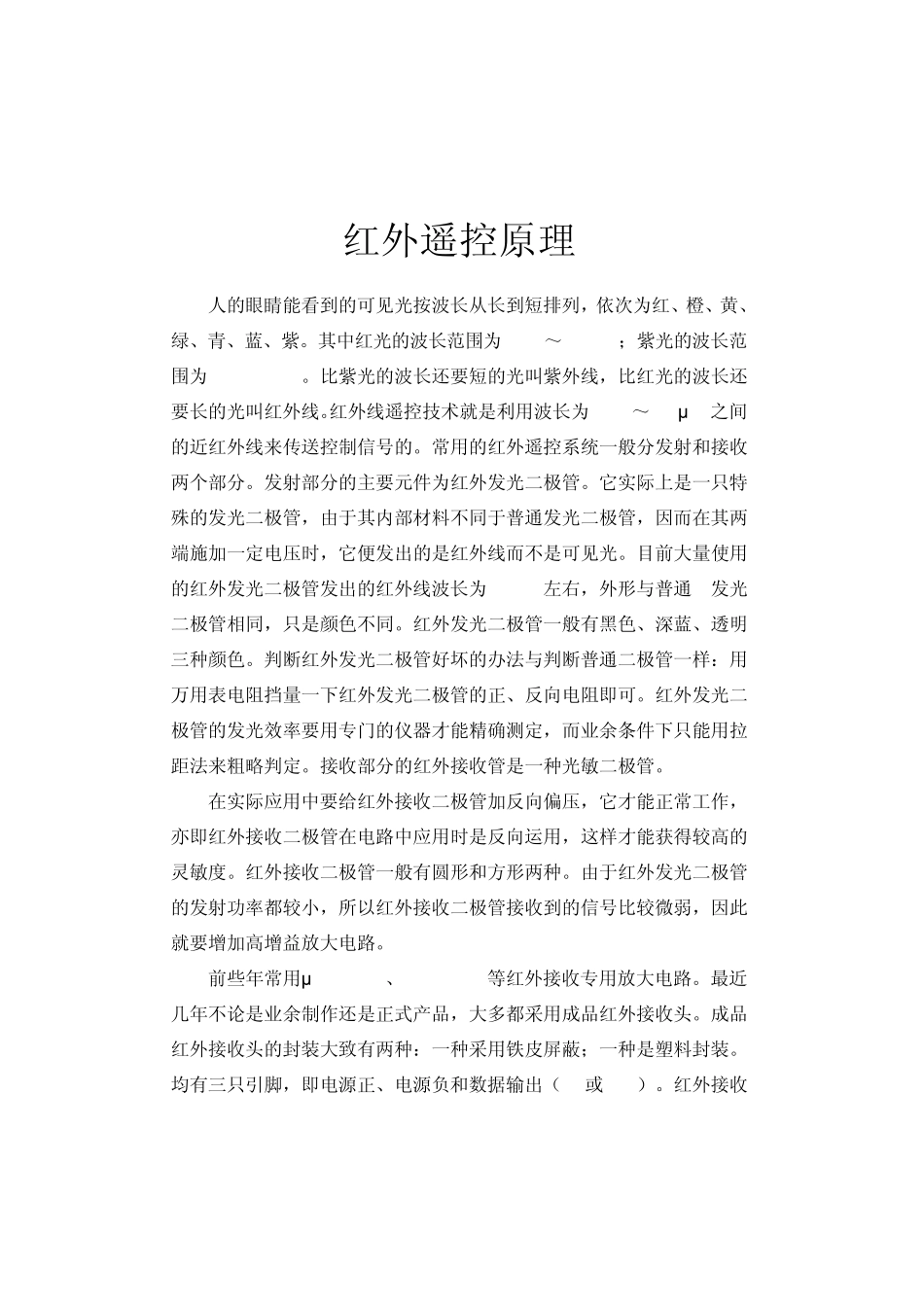

红外遥控原理 人的眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。其中红光的波长范围为0.62～0.76um；紫光的波长范围为0.38~0.46。比紫光的波长还要短的光叫紫外线，比红光的波长还要长的光叫红外线。红外线遥控技术就是利用波长为0.76～1.5μ m之间的近红外线来传送控制信号的。常用的红外遥控系统一般分发射和接收两个部分。发射部分的主要元件为红外发光二极管。它实际上是一只特殊的发光二极管，由于其内部材料不同于普通发光二极管，因而在其两端施加一定电压时，它便发出的是红外线而不是可见光。目前大量使用的红外发光二极管发出的红外线波长为940nm左右，外形与普通 5发光二极管相同，只是颜色不同。红外发光二极管一般有黑色、深蓝、透明三种颜色。判断红外发光二极管好坏的办法与判断普通二极管一样：用万用表电阻挡量一下红外发光二极管的正、反向电阻即可。红外发光二极管的发光效率要用专门的仪器才能精确测定，而业余条件下只能用拉距法来粗略判定。接收部分的红外接收管是一种光敏二极管。 在实际应用中要给红外接收二极管加反向偏压，它才能正常工作，亦即红外接收二极管在电路中应用时是反向运用，这样才能获得较高的灵敏度。红外接收二极管一般有圆形和方形两种。由于红外发光二极管的发射功率都较小，所以红外接收二极管接收到的信号比较微弱，因此就要增加高增益放大电路。 前些年常用μ PC1373H、CX20106A等红外接收专用放大电路。最近几年不论是业余制作还是正式产品，大多都采用成品红外接收头。成品红外接收头的封装大致有两种：一种采用铁皮屏蔽；一种是塑料封装。均有三只引脚，即电源正、电源负和数据输出（VO或 OUT）。红外接收 头的引脚排列因型号不同而不尽相同，可参考厂家的使用说明。成品红外接头的优点是不需要复杂的调试和外壳屏蔽，使用外壳屏蔽，使用起来如同一只三极管，非常方便。但在使用时注意成品红外接收头的载波频率。 红外遥控常用的载波频率为38kHz，这是由发射端所使用的455kHz陶振来决定的。在发射端要对晶振进行整数分频系数一般取12，所455kHz÷12≈37.9kHz≈38kHz。也有一些遥控系统采用36kHz、40kHz、56kHz等，一般由发射端晶振的振荡频率来决定。 红外遥控的特点是不影响周边环境、不干扰其它电器设备。由于其无法穿透墙壁，故不同房间的家用电器可使用通用的遥控器而不会产生相互干扰；电路调试简单，只要按给定电路连接无误，一般不需任何调试即可...
