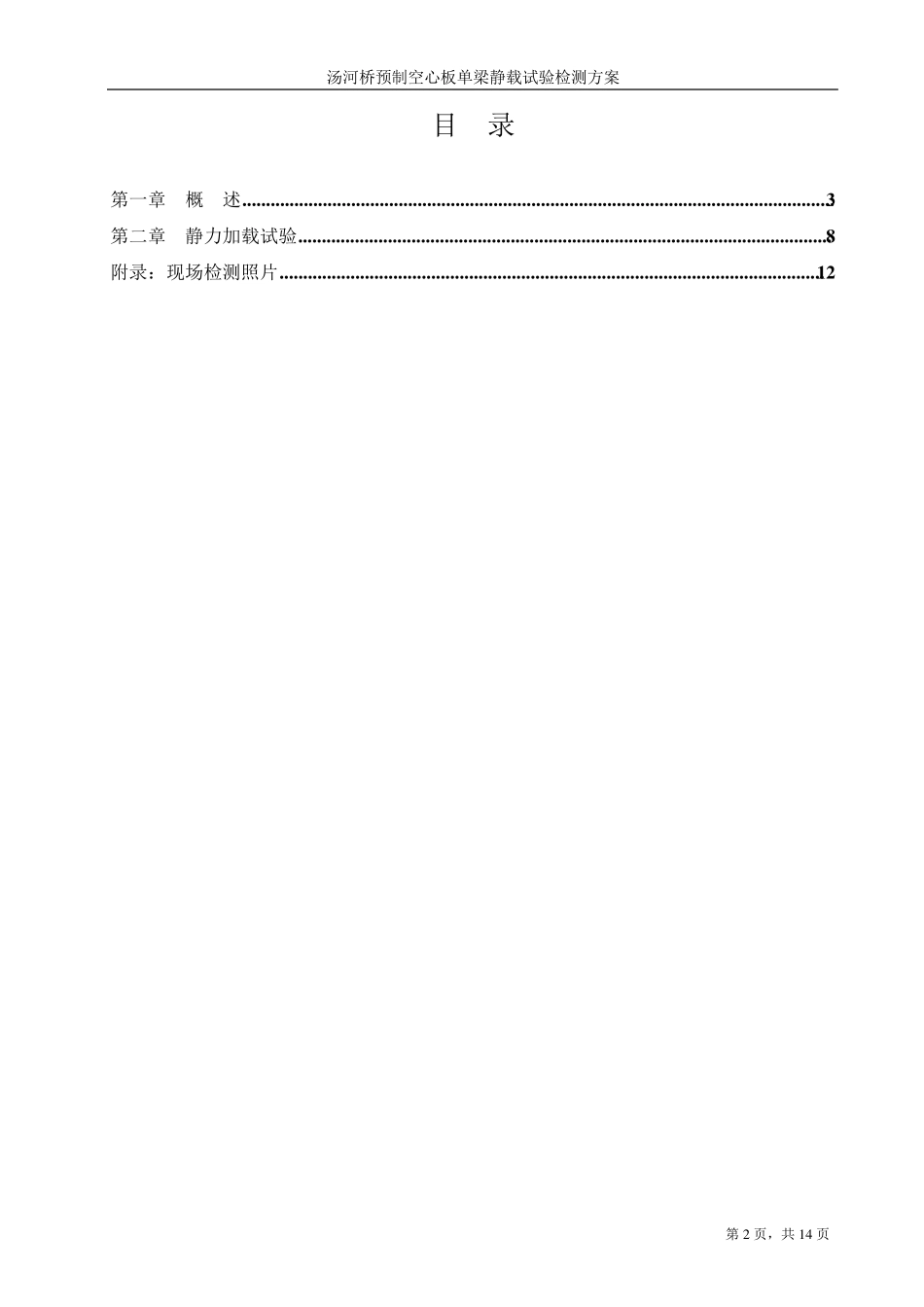

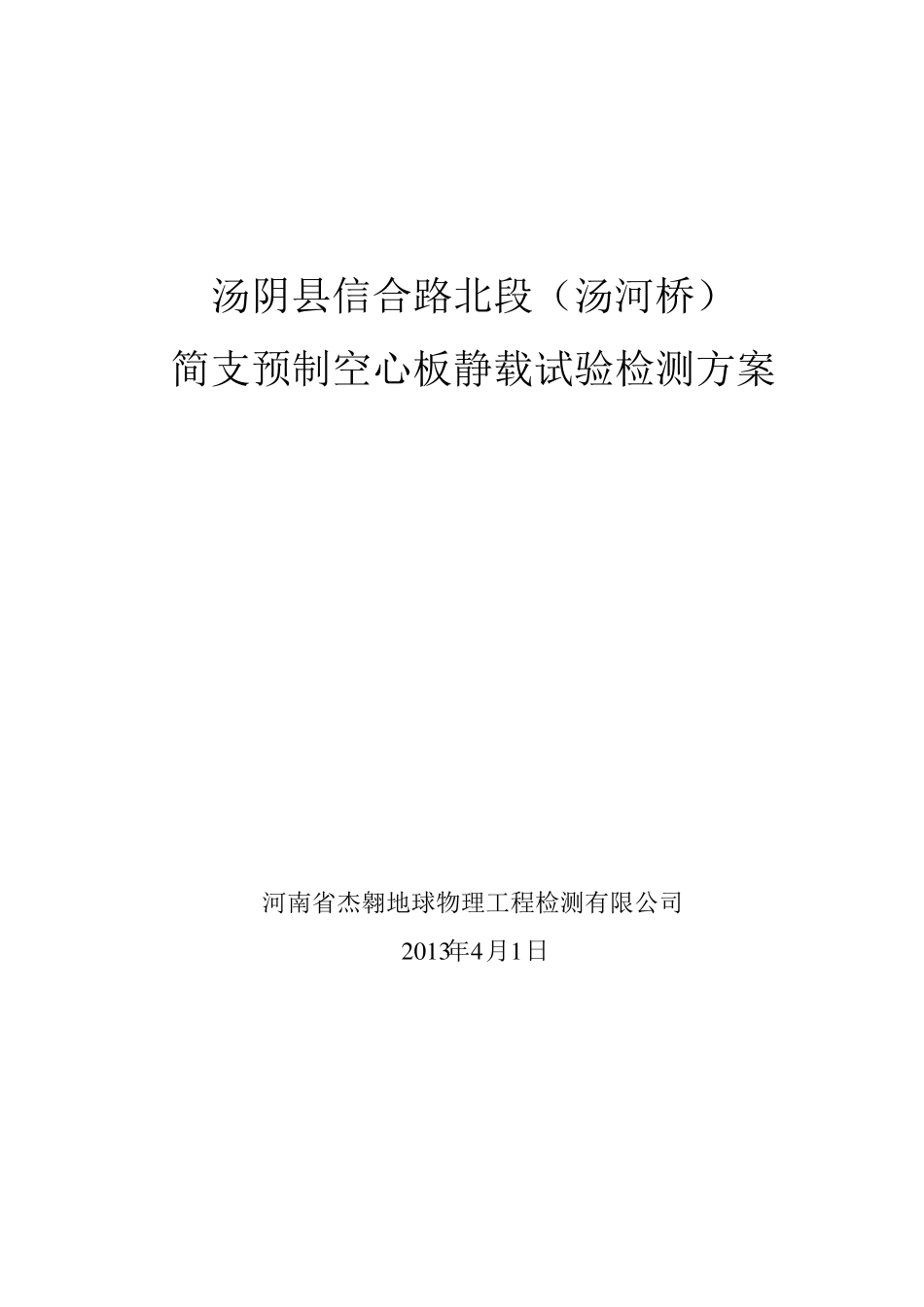

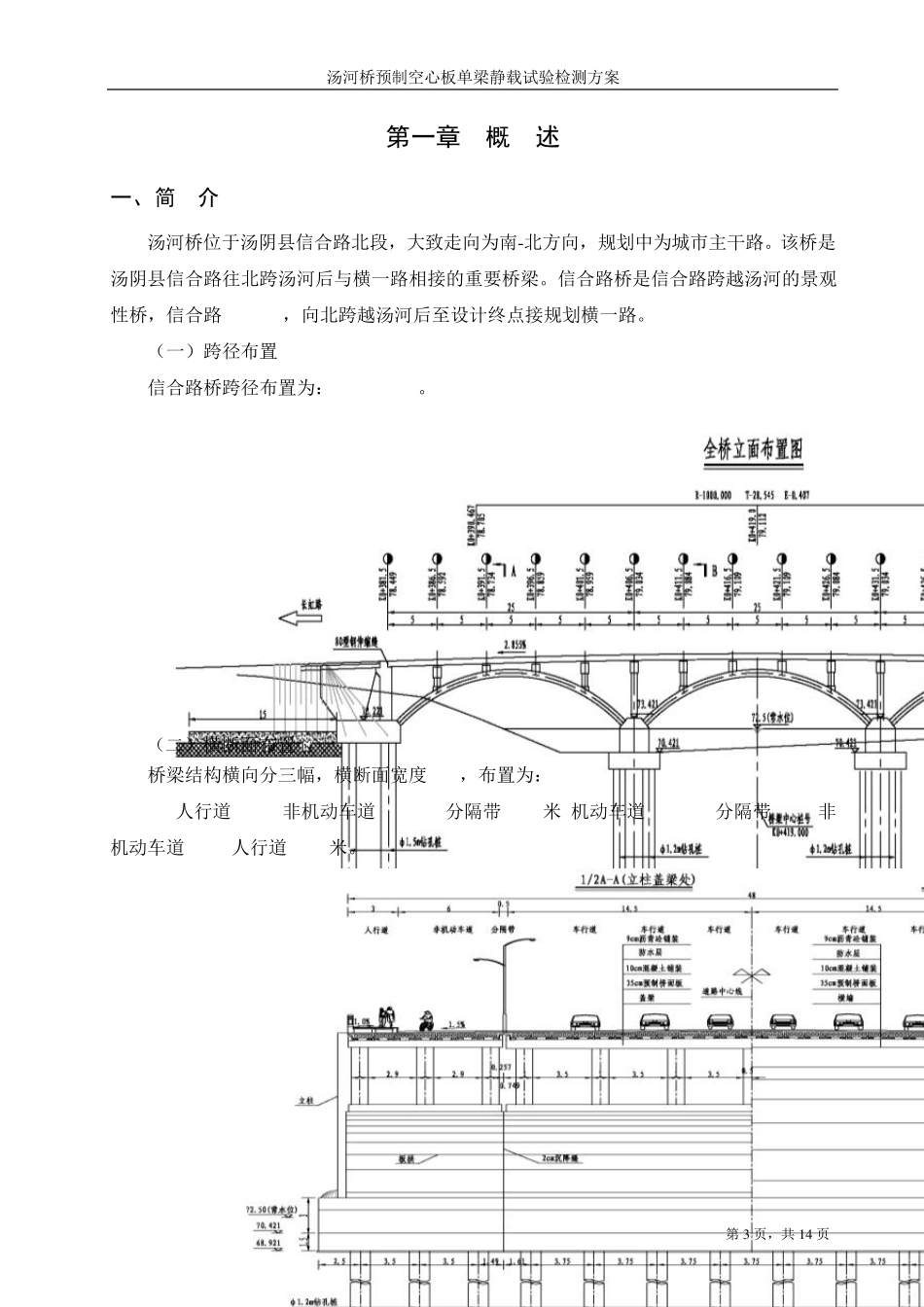

汤阴县信合路北段(汤河桥) 简支预制空心板静载试验检测方案 河南省杰翱地球物理工程检测有限公司 2 0 1 3年4 月1 日 汤河桥预制空心板单梁静载试验检测方案 第2 页,共1 4 页 目 录 第一章 概 述 ............................................................................................................................. 3 第二章 静力加载试验 ................................................................................................................. 8 附录:现场检测照片 ................................................................................................................... 1 2 汤河桥预制空心板单梁静载试验检测方案 第3 页,共1 4 页 第一章 概 述 一、简 介 汤河桥位于汤阴县信合路北段,大致走向为南-北方向,规划中为城市主干路。该桥是汤阴县信合路往北跨汤河后与横一路相接的重要桥梁。信合路桥是信合路跨越汤河的景观性桥,信合路K0+320,向北跨越汤河后至设计终点接规划横一路。 (一)跨径布置 信合路桥跨径布置为: 3*25=75m。 (二)横断面布置 桥梁结构横向分三幅,横断面宽度 48m,布置为: 3m(人行道)+ 6m(非机动车道)+ 0.5m(分隔带)+29米(机动车道)+ 0.5m(分隔带)+6m(非机动车道)+3m(人行道)=48米。 汤河桥预制空心板单梁静载试验检测方案 第 4 页,共 1 4 页 (三)桥面板 在桥长 75米范围内全宽设置简支预制空心板,板的跨度为 5 m。板宽 1.25m,高度 35厘米。全幅横断面(宽 48米)内共设空心板 36块。桥长范围内,与立柱盖梁及横墙相对应,共设空心板 15跨。板底支座处设置调平楔块,使支座表面水平。板间横向设置铰缝将板连成一体。在支座处的铰缝中设置抗震锚栓,将空心板和盖梁、横墙连接在一起,以防止落梁。 本次抽取 2片空心板进行静力加载试验,以确定其承载能力是否能够达到设计荷载的使用要求。 二、设计标准及设计规范 (一)设计标准 (1)道路等级:城市主干道; (2)设计车速: 40km/h; (3)设计荷载:公路Ⅰ级; (4)设计基准期:100年; (5)结构安全等级:一级; (6)桥面铺装:90mm沥青铺装+100mm混凝土铺装+防水层; (7)设计水位:72.50m(常水位) (8)地震基本裂度:为Ⅸ度地震区,地震动峰值加速度为 0.2g; (9)高程系统:西安 1980高程系统; (10...
