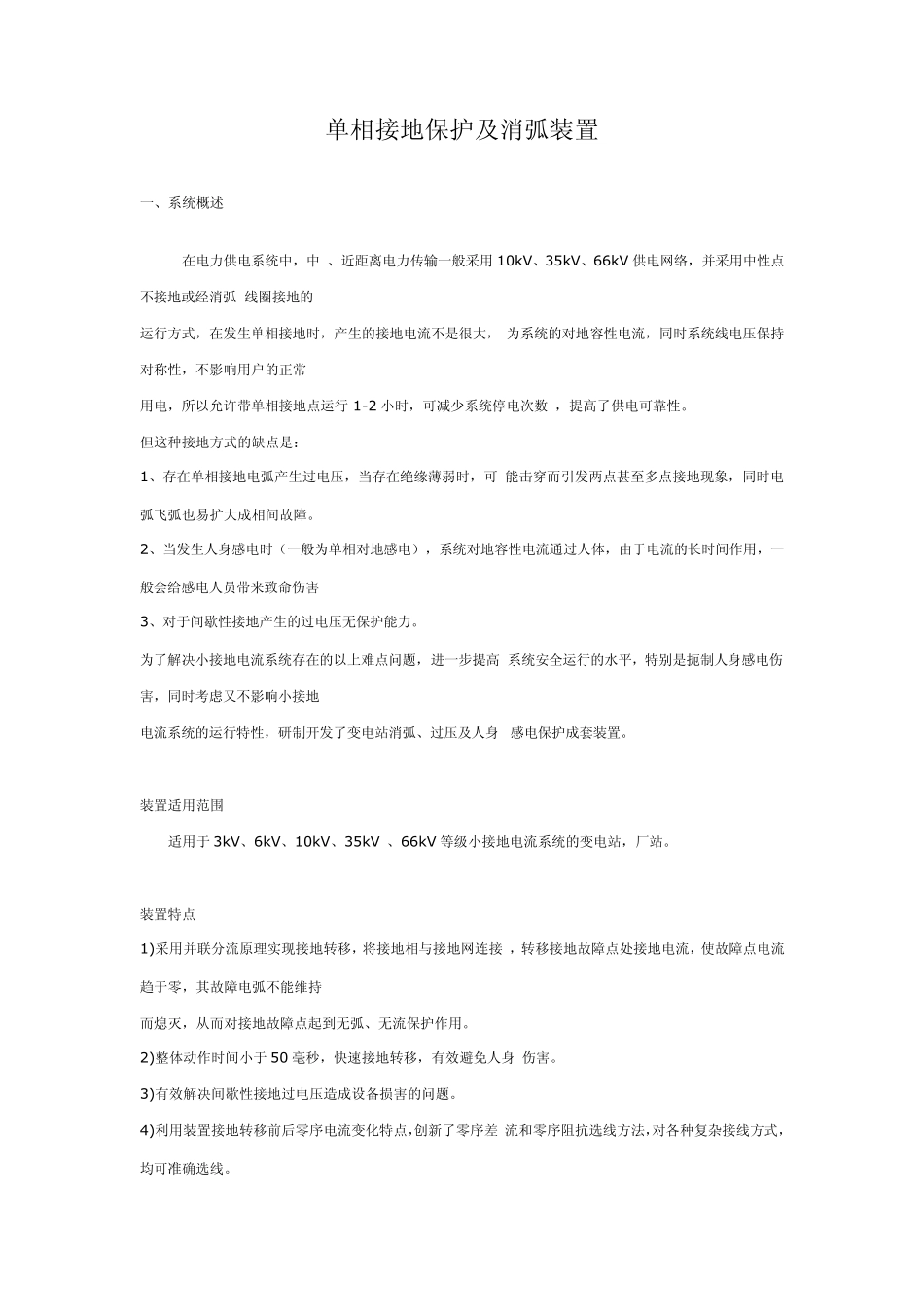

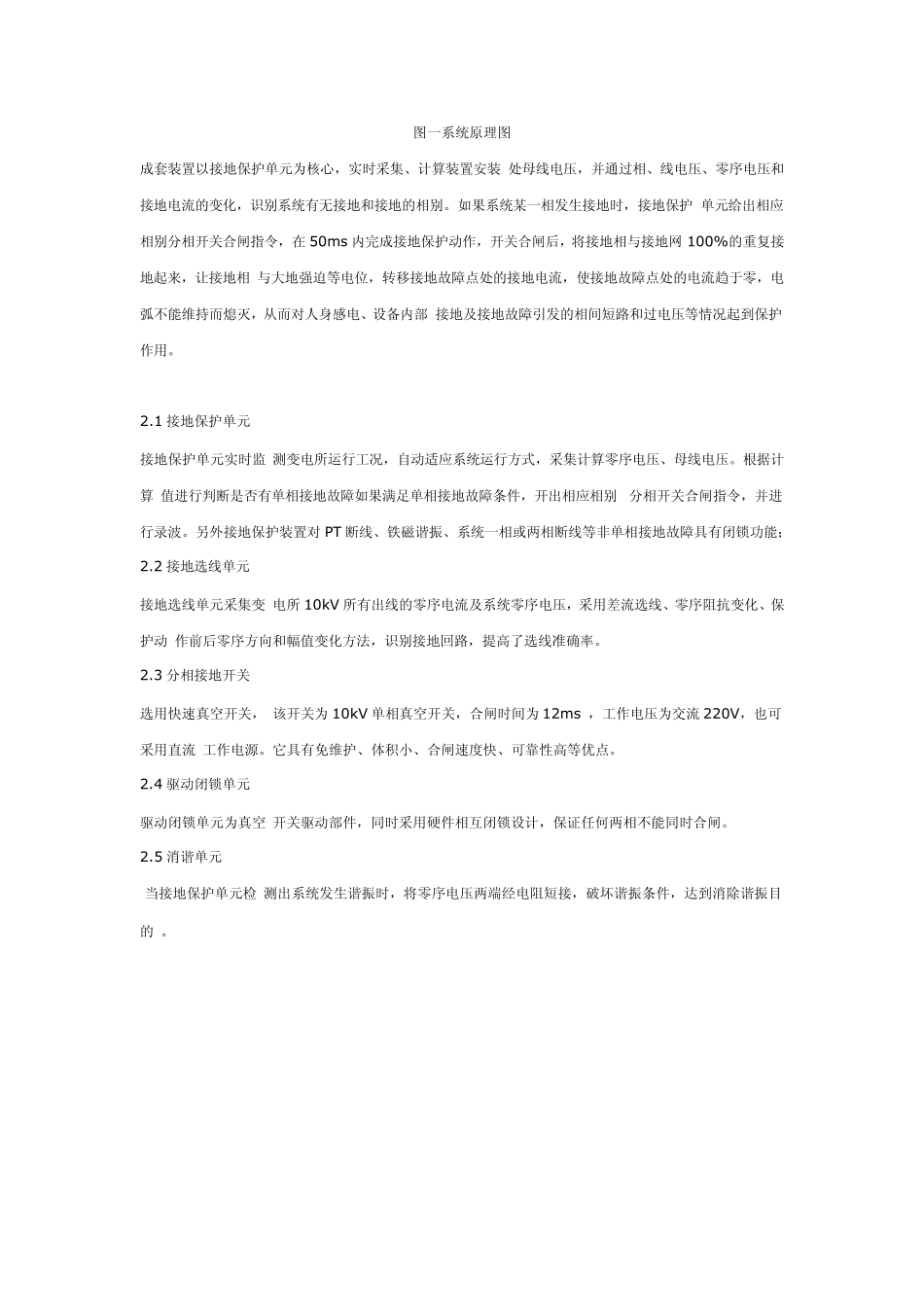

单相接地保护及消弧装置 一、系统概述 在电力供电系统中，中 、近距离电力传输一般采用 10kV、35kV、66kV 供电网络，并采用中性点不接地或经消弧 线圈接地的 运行方式，在发生单相接地时，产生的接地电流不是很大， 为系统的对地容性电流，同时系统线电压保持对称性，不影响用户的正常 用电，所以允许带单相接地点运行 1-2 小时，可减少系统停电次数 ，提高了供电可靠性。 但这种接地方式的缺点是： 1、存在单相接地电弧产生过电压，当存在绝缘薄弱时，可 能击穿而引发两点甚至多点接地现象，同时电弧飞弧也易扩大成相间故障。 2、当发生人身感电时（一般为单相对地感电），系统对地容性电流通过人体，由于电流的长时间作用，一般会给感电人员带来致命伤害 3、对于间歇性接地产生的过电压无保护能力。 为了解决小接地电流系统存在的以上难点问题，进一步提高 系统安全运行的水平，特别是扼制人身感电伤害，同时考虑又不影响小接地 电流系统的运行特性，研制开发了变电站消弧、过压及人身 感电保护成套装置。 装置适用范围 适用于 3kV、6kV、10kV、35kV 、66kV 等级小接地电流系统的变电站，厂站。 装置特点 1)采用并联分流原理实现接地转移，将接地相与接地网连接 ，转移接地故障点处接地电流，使故障点电流趋于零，其故障电弧不能维持 而熄灭，从而对接地故障点起到无弧、无流保护作用。 2)整体动作时间小于 50 毫秒，快速接地转移，有效避免人身 伤害。 3)有效解决间歇性接地过电压造成设备损害的问题。 4)利用装置接地转移前后零序电流变化特点，创新了零序差 流和零序阻抗选线方法，对各种复杂接线方式，均可准确选线。 二、装置原理和组成 1、 装置构成 成套装置由分相接地开关、隔离开关、零序电流互感器和由 接地保护单元、接地选线单元、驱动闭锁单元、消谐单元所组成的中央控制 系统等主要元件构成。 2、 工作原理 成套装置一端与变电站的 10kV 母线相连，另一端与变电站的 接地网相连。所用的分相操作开关，是单相真空开关，可以分别实现对 A、 B、C 各相 100%接地的要求。 图一系统原理图 成套装置以接地保护单元为核心，实时采集、计算装置安装 处母线电压，并通过相、线电压、零序电压和接地电流的变化，识别系统有无接地和接地的相别。如果系统某一相发生接地时，接地保护 单元给出相应相别分相开关合闸指令，在 50ms内完成接地保护动作，开关合闸后，将接地相与接地网 ...
