单相桥式整流电路实验

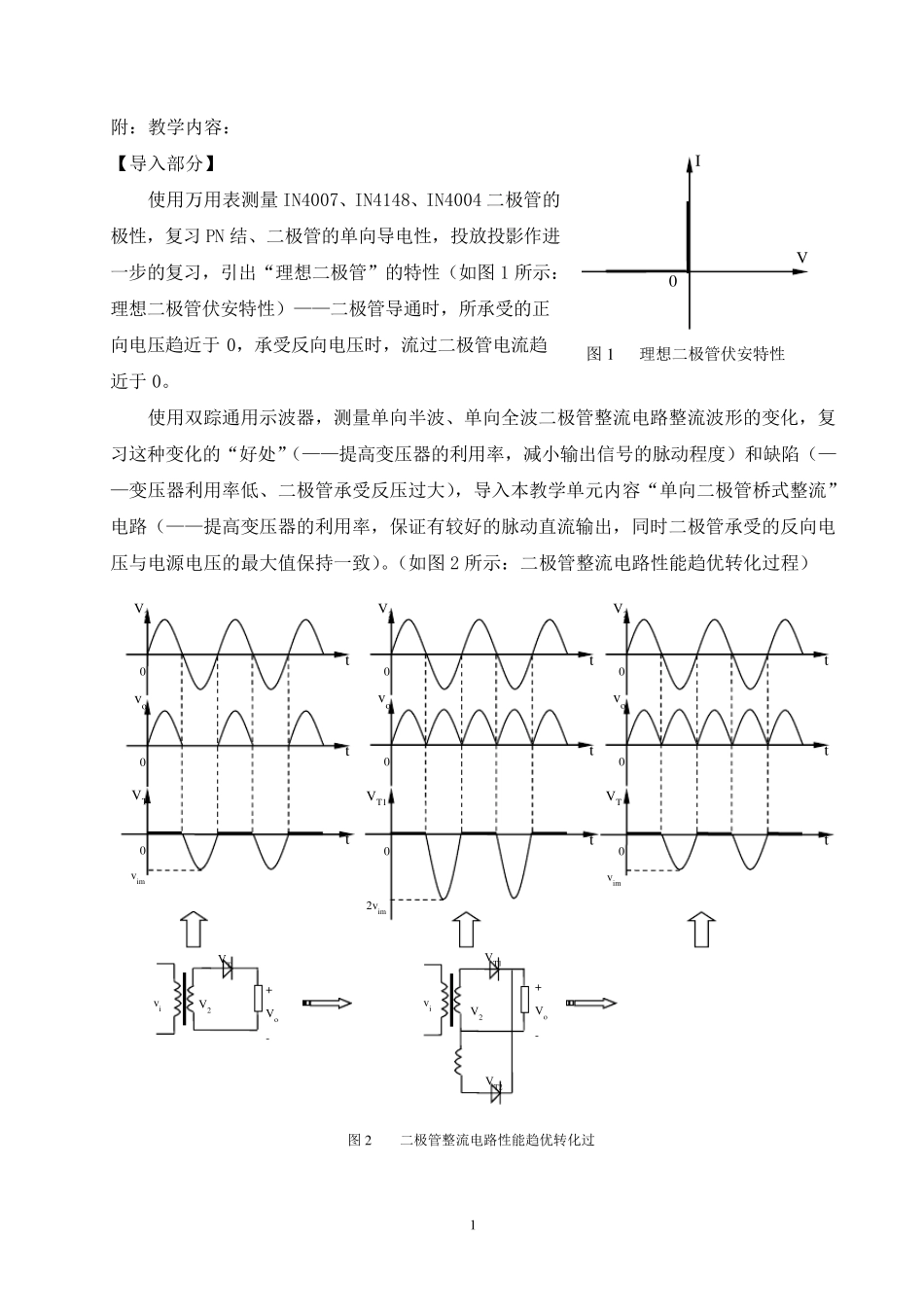

单相桥式整流电路实验_第1页
1/6
单相桥式整流电路实验_第2页
2/6
单相桥式整流电路实验_第3页
3/6

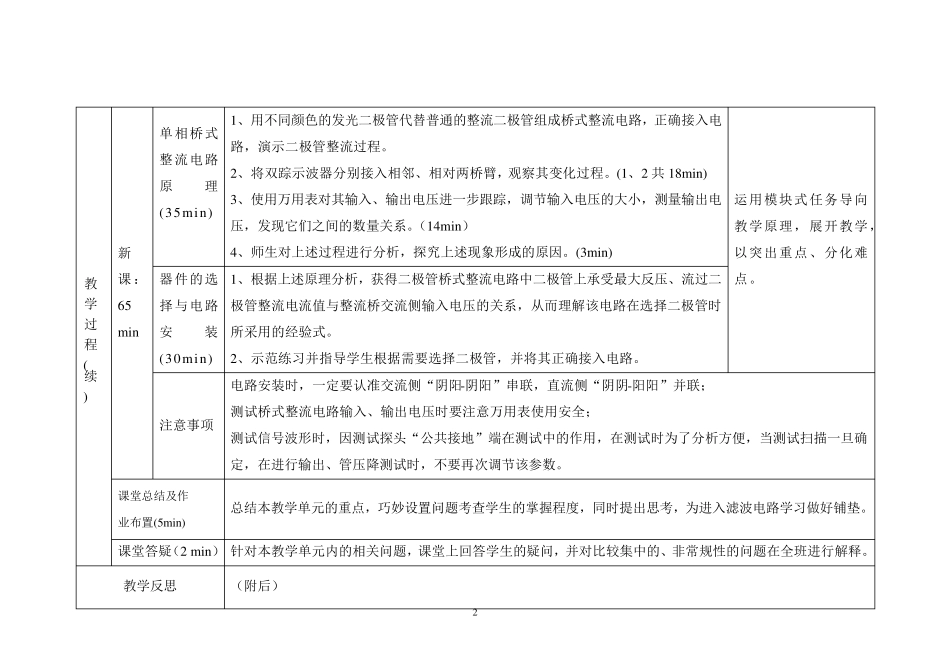

课 题 单相桥式整流电路 执教者 教学时间 40×2 分钟 教学方法 启发讲授、项目示范、练习巩固 教学用具 黑板/粉笔,投影,二极管整流电路示范装置,交流电源调节器,通用双踪示波器,万用表 教学目的 通过对单相桥式整流电路原理的理解,能够正确的使用和安装单向桥式整流电路或桥堆 (1)根据二极管的单向导电性正确判断桥中二极管的导通、截止状态,并用波形表示; (2)使用示波器分析工作中电路的波形,正确判断桥及桥中二极管的工作情况是否正常; (3)使用万用表对桥的输入、输出电压进行测量、监控,掌握桥的输入、输出关系; (4)根据要求正确地选择二极管或集成的桥堆; (5)正确安装整流桥并接入电路,注意好的职业习惯的培养; 教学重点 单向桥式整流电路原理的理解及电路安装 教学难点 (1)桥中各桥臂二极管的工作情况分析; (2)整流桥中二极管参数的选择; (3)二极管在整流电路安装时的操作要点。 教学过程 项目 内 容 备 注 导入:8min 1、二极管的单向导电性; 2、单向半波、全波整流电路的优劣特点 使用万用表和示波器对相关内容进行复习。 2 教 学 过 程 ( 续 ) 新课 :65 min 单相桥式整流电路原理(35min) 1、用不同颜色的发光二极管代替普通的整流二极管组成桥式整流电路,正确接入电路,演示二极管整流过程。 2、将双踪示波器分别接入相邻、相对两桥臂,观察其变化过程。(1、2 共 18min) 3、使用万用表对其输入、输出电压进一步跟踪,调节输入电压的大小,测量输出电压,发现它们之间的数量关系。(14min) 4、师生对上述过程进行分析,探究上述现象形成的原因。(3min) 运用模块式任务导向教学原理,展开教学,以突出重点、分化难点。 器件的选择与电路安装(30min) 1、根据上述原理分析,获得二极管桥式整流电路中二极管上承受最大反压、流过二极管整流电流值与整流桥交流侧输入电压的关系,从而理解该电路在选择二极管时所采用的经验式。 2、示范练习并指导学生根据需要选择二极管,并将其正确接入电路。 注意事项 电路安装时,一定要认准交流侧“阴阳-阴阳”串联,直流侧“阴阴-阳阳”并联; 测试桥式整流电路输入、输出电压时要注意万用表使用安全; 测试信号波形时,因测试探头“公共接地”端在测试中的作用,在测试时为了分析方便,当测试扫描一旦确定,在进行输出、管压降测试时,不要再次调节该参数。 课堂总结及作 业布置(5min) 总结本教学单...
