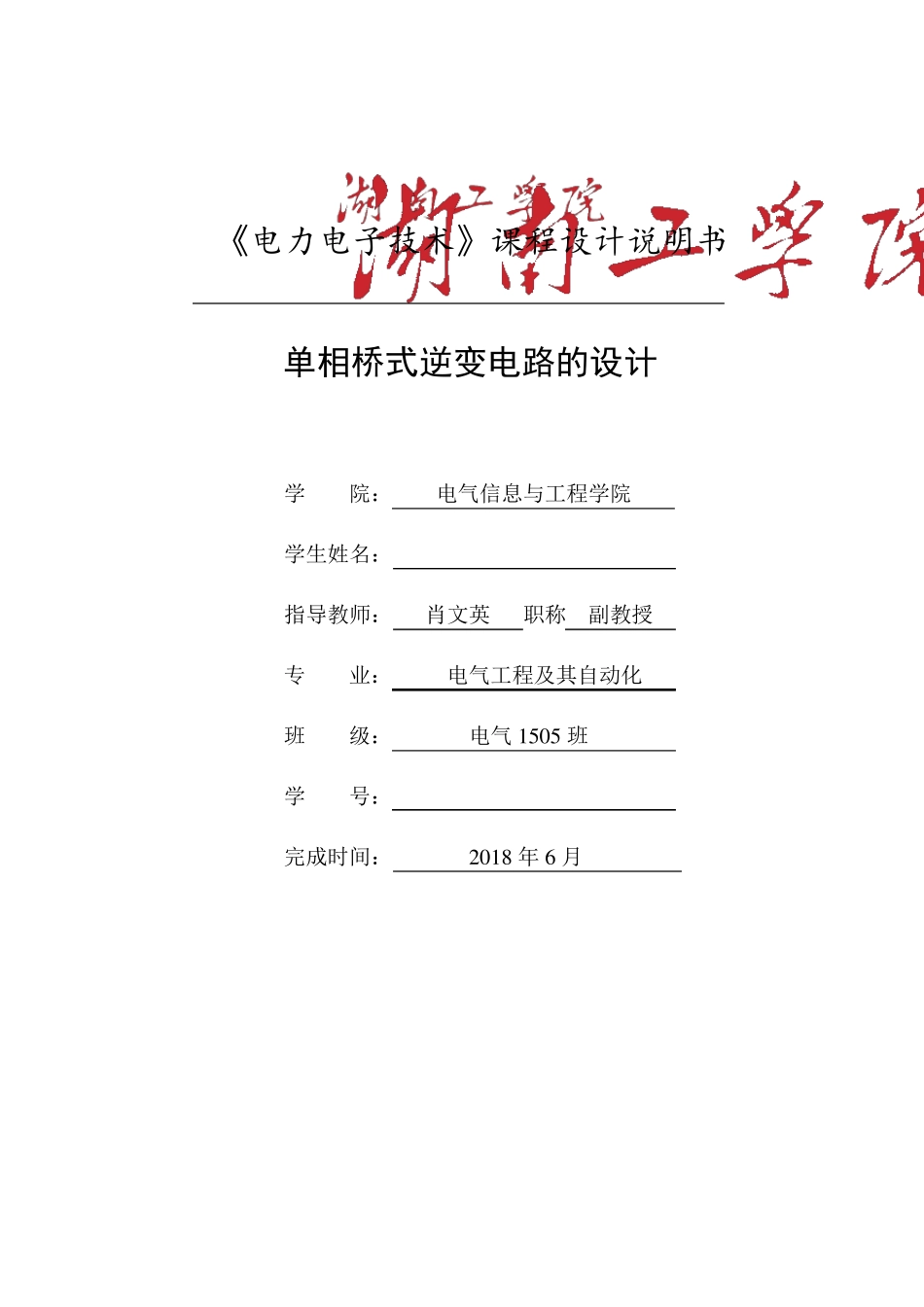

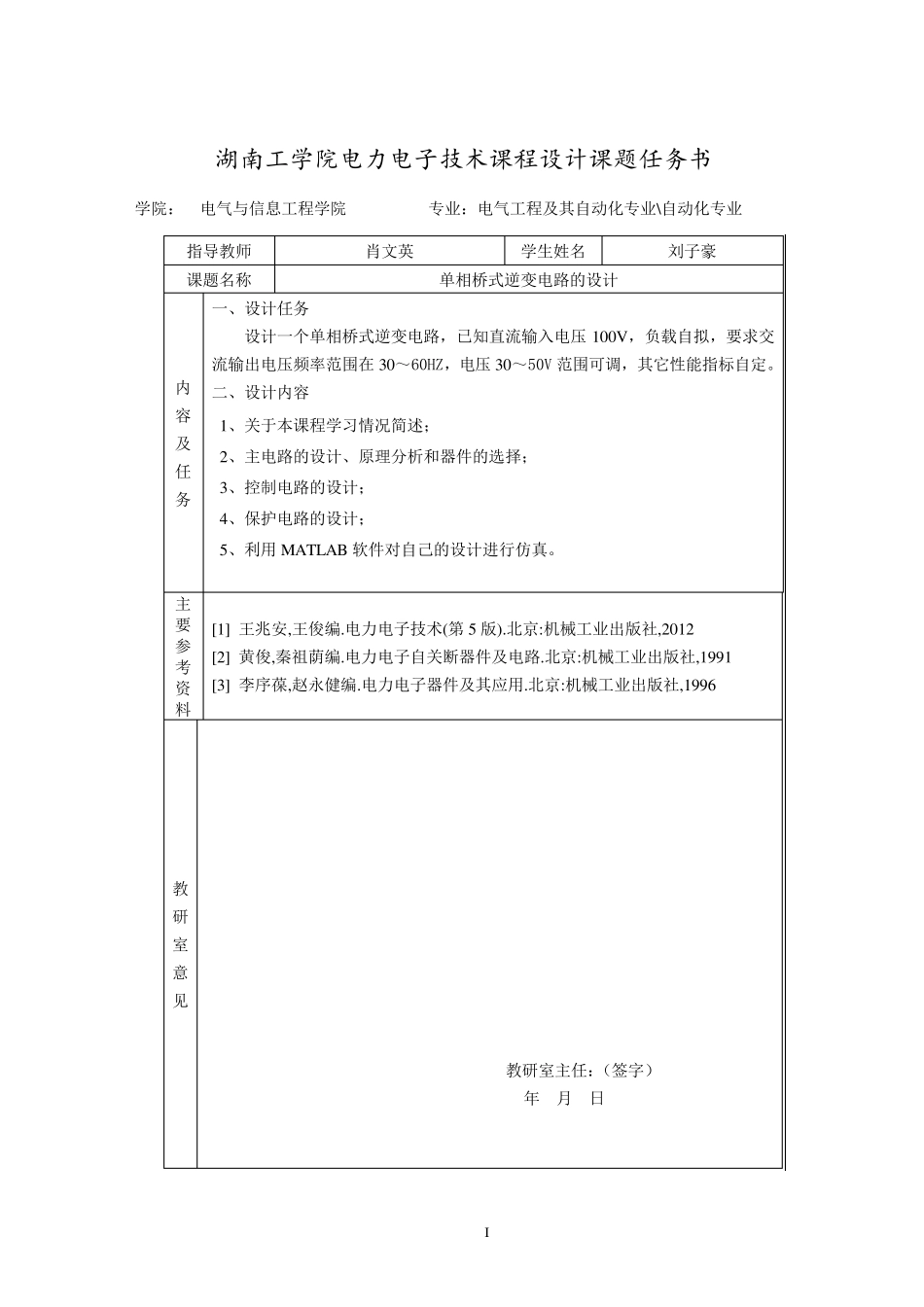

《电力电子技术》课程设计说明书 单相桥式逆变电路的设计 学 院： 电气信息与工程学院 学生姓名： *** 指导教师： 肖文英 职称 副教授 专 业： 电气工程及其自动化 班 级： 电气1 5 0 5 班 学 号： *********** 完成时间： 2 0 1 8 年 6 月 I 湖南工学院电力电子技术课程设计课题任务书 学院： 电气与信息工程学院 专业：电气工程及其自动化专业\自动化专业 指导教师 肖文英 学生姓名 刘子豪 课题名称 单相桥式逆变电路的设计 内容及任务 一、设计任务 设计一个单相桥式逆变电路，已知直流输入电压 100V，负载自拟，要求交流输出电压频率范围在 30～60HZ，电压 30～50V 范围可调，其它性能指标自定。 二、设计内容 1、关于本课程学习情况简述； 2、主电路的设计、原理分析和器件的选择； 3、控制电路的设计； 4、保护电路的设计； 5、利用 MATLAB 软件对自己的设计进行仿真。 主要参考资料 [1] 王兆安,王俊编.电力电子技术(第 5 版).北京:机械工业出版社,2012 [2] 黄俊,秦祖荫编.电力电子自关断器件及电路.北京:机械工业出版社,1991 [3] 李序葆,赵永健编.电力电子器件及其应用.北京:机械工业出版社,1996 教研室 意见 教研室主任：（签字） 年 月 日 II 摘 要 在已有的各种电源中，蓄电池、干电池、太阳能电池等都是直流电源，当需要把这些电源向交流负载供电时，就需要逆变电路。另外，交流电动机调速用的变频器、不间断电源、感应加热电源等电力电子装置使用非常广泛，其电路的核心部分都是逆变电路。 本次设计采用的是 PWM 型逆变电路。为了对 PWM 型逆变电路进行分析，首先建立了逆变器控制所需的电路模型，采用 IGBT 作为开关器件，并对单相桥式电压型逆变电路和PWM 控制电路的工作原理进行了分析，运用 MATLAB 中的SIMULINK 对电路进行了仿真，给出了仿真波形，并运用 MATLAB 提供的powergui 模块对仿真波形进行了 FFT 分析（谐波分析）。通过仿真分析表明，运用 PWM 控制技术可以很好的实现逆变电路的运行要求。 在本次设计中我主要负责设计过程中搜集资料、数据的计算以及相关文档的整理。 关键词：逆变电路；PWM 控制技术；换流 III 目录 1 绪论 ................................................................ 1 2 课程设计的方案 ...................................................... 2 2.1 概述 ................
