单相正弦交流电路的基本知识

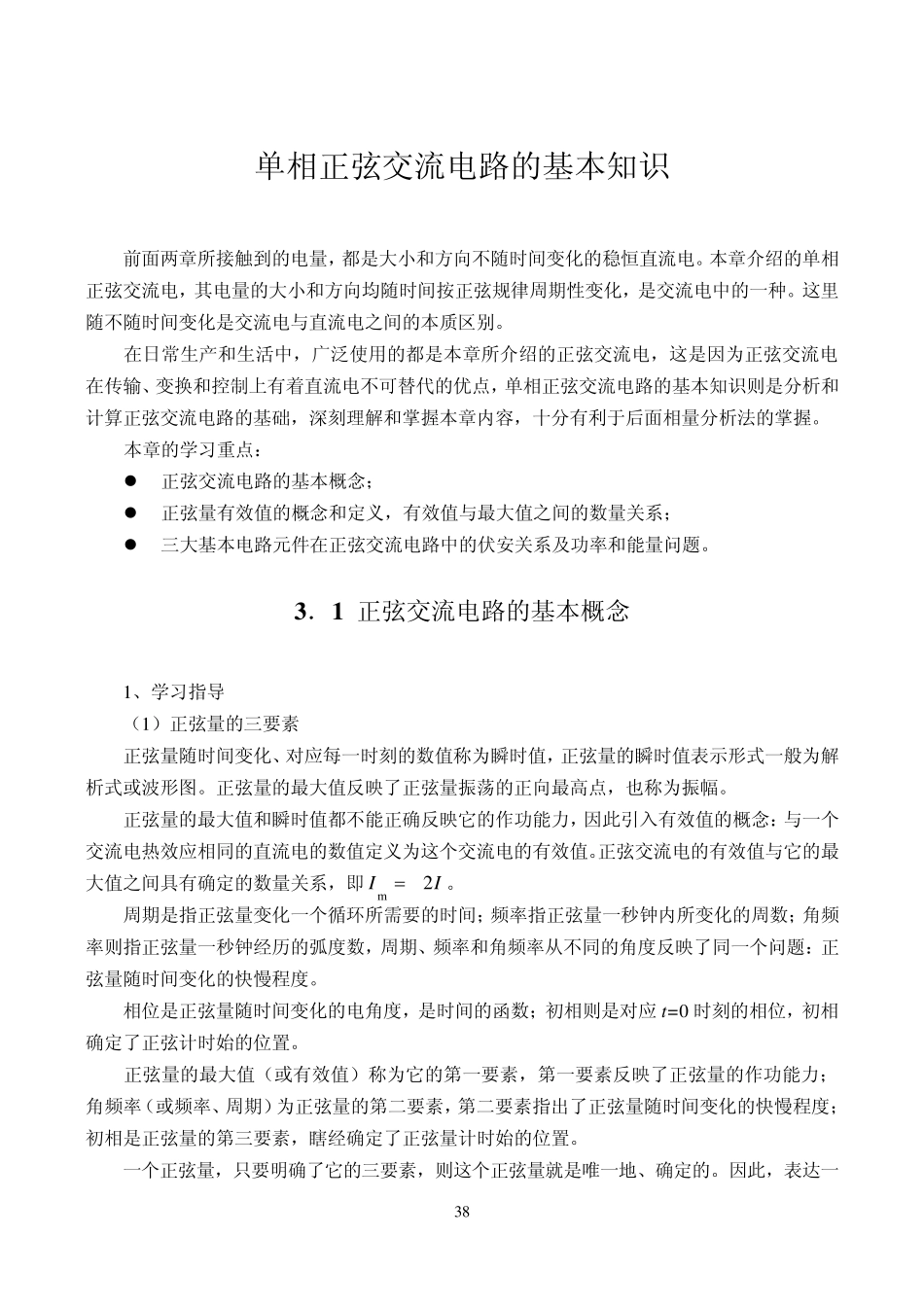

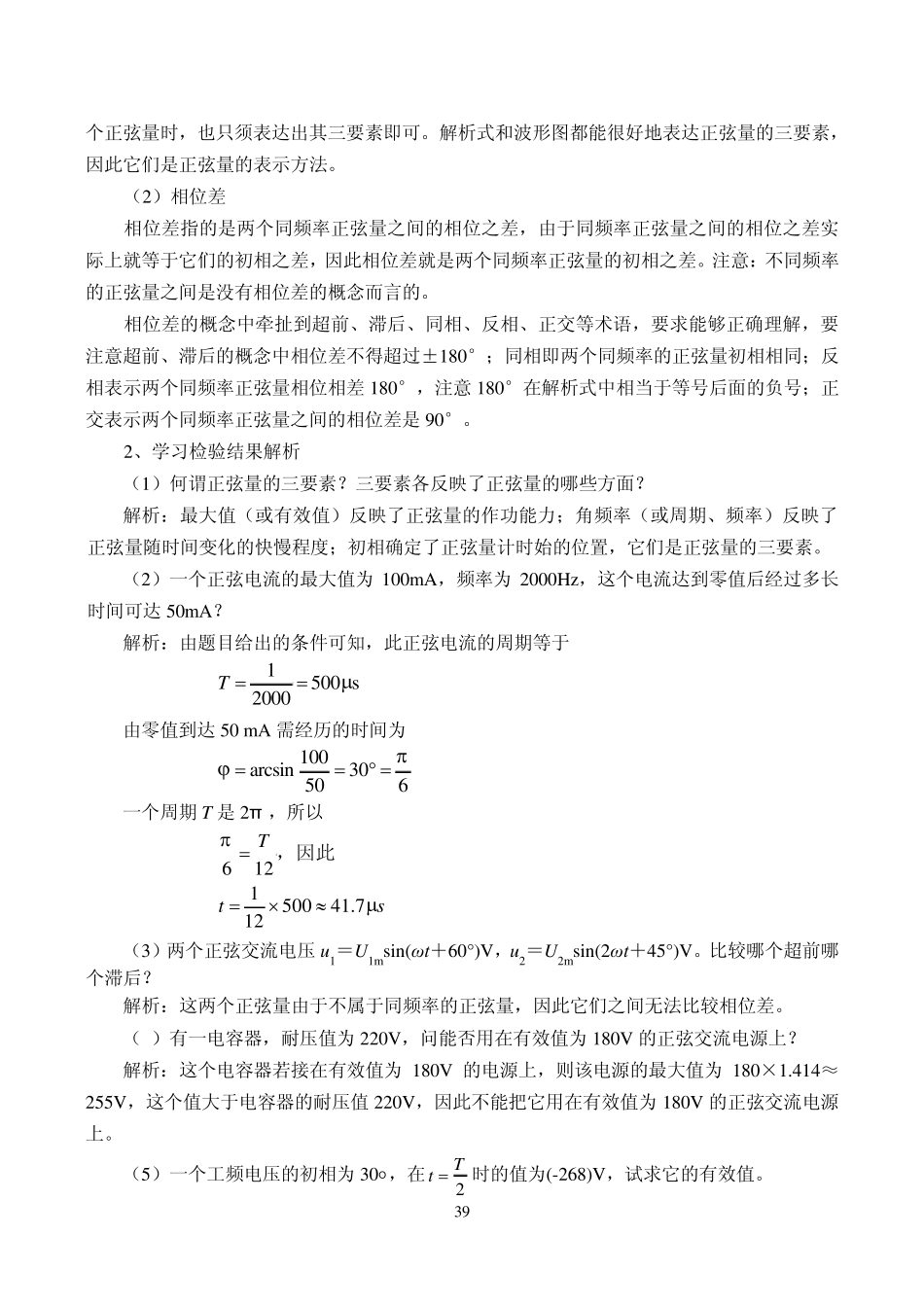

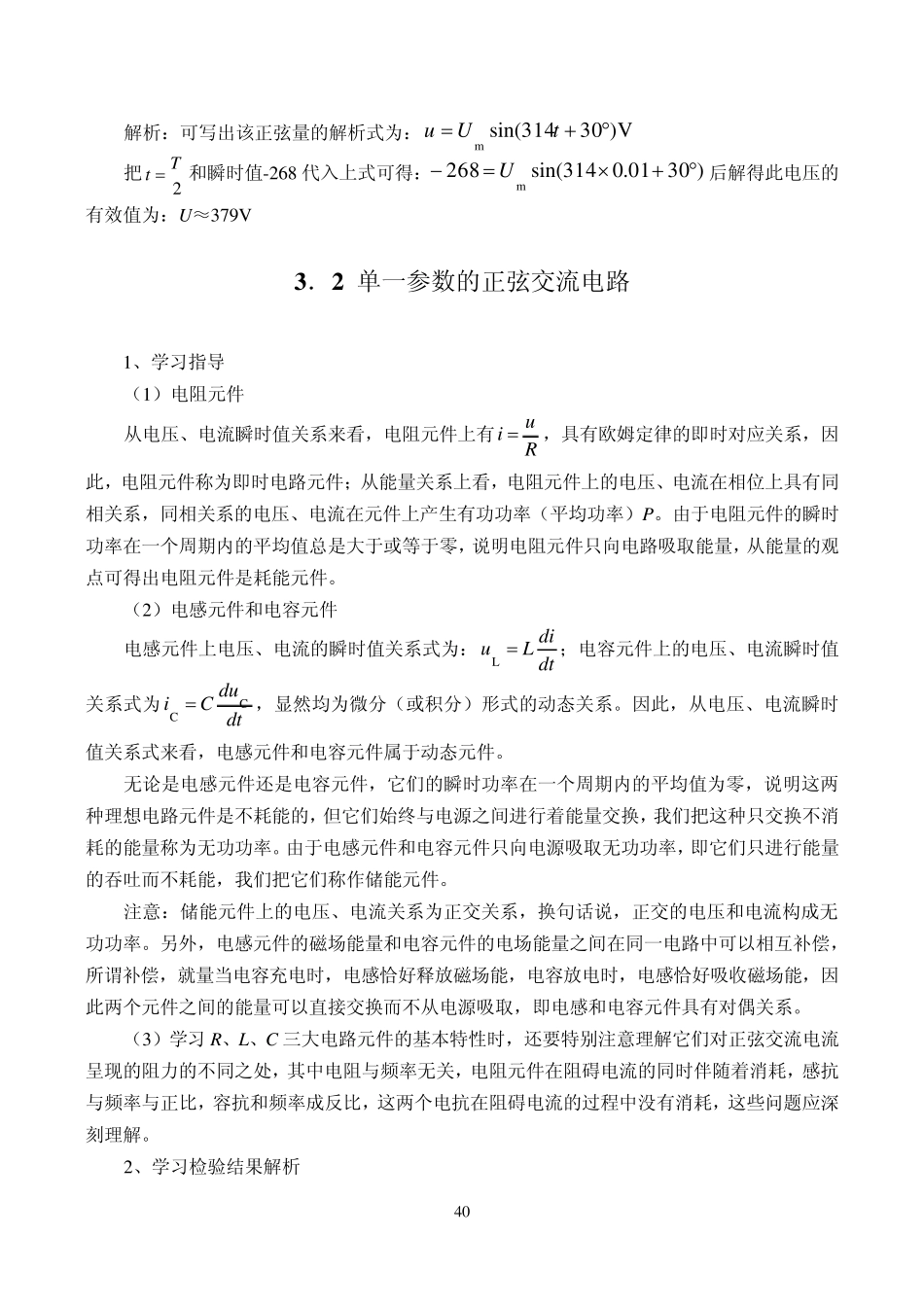

38 单相正弦交流电路的基本知识 前面两章所接触到的电量，都是大小和方向不随时间变化的稳恒直流电。本章介绍的单相正弦交流电，其电量的大小和方向均随时间按正弦规律周期性变化，是交流电中的一种。这里随不随时间变化是交流电与直流电之间的本质区别。 在日常生产和生活中，广泛使用的都是本章所介绍的正弦交流电，这是因为正弦交流电在传输、变换和控制上有着直流电不可替代的优点，单相正弦交流电路的基本知识则是分析和计算正弦交流电路的基础，深刻理解和掌握本章内容，十分有利于后面相量分析法的掌握。 本章的学习重点：  正弦交流电路的基本概念；  正弦量有效值的概念和定义，有效值与最大值之间的数量关系；  三大基本电路元件在正弦交流电路中的伏安关系及功率和能量问题。 3 ．1 正弦交流电路的基本概念 1、学习指导 （1）正弦量的三要素 正弦量随时间变化、对应每一时刻的数值称为瞬时值，正弦量的瞬时值表示形式一般为解析式或波形图。正弦量的最大值反映了正弦量振荡的正向最高点，也称为振幅。 正弦量的最大值和瞬时值都不能正确反映它的作功能力，因此引入有效值的概念：与一个交流电热效应相同的直流电的数值定义为这个交流电的有效值。正弦交流电的有效值与它的最大值之间具有确定的数量关系，即II2m 。 周期是指正弦量变化一个循环所需要的时间；频率指正弦量一秒钟内所变化的周数；角频率则指正弦量一秒钟经历的弧度数，周期、频率和角频率从不同的角度反映了同一个问题：正弦量随时间变化的快慢程度。 相位是正弦量随时间变化的电角度，是时间的函数；初相则是对应 t=0 时刻的相位，初相确定了正弦计时始的位置。 正弦量的最大值（或有效值）称为它的第一要素，第一要素反映了正弦量的作功能力；角频率（或频率、周期）为正弦量的第二要素，第二要素指出了正弦量随时间变化的快慢程度；初相是正弦量的第三要素，瞎经确定了正弦量计时始的位置。 一个正弦量，只要明确了它的三要素，则这个正弦量就是唯一地、确定的。因此，表达一 39 个正弦量时，也只须表达出其三要素即可。解析式和波形图都能很好地表达正弦量的三要素，因此它们是正弦量的表示方法。 （2）相位差 相位差指的是两个同频率正弦量之间的相位之差，由于同频率正弦量之间的相位之差实际上就等于它们的初相之差，因此相位差就是两个同频率正弦量的初相之差。注意：不同频率的正弦量之间是没有相位差的概念而言的。 相位...
