单相调速电机绕组接线图

单相调速电机绕组接线图_第1页
1/9
单相调速电机绕组接线图_第2页
2/9
单相调速电机绕组接线图_第3页
3/9

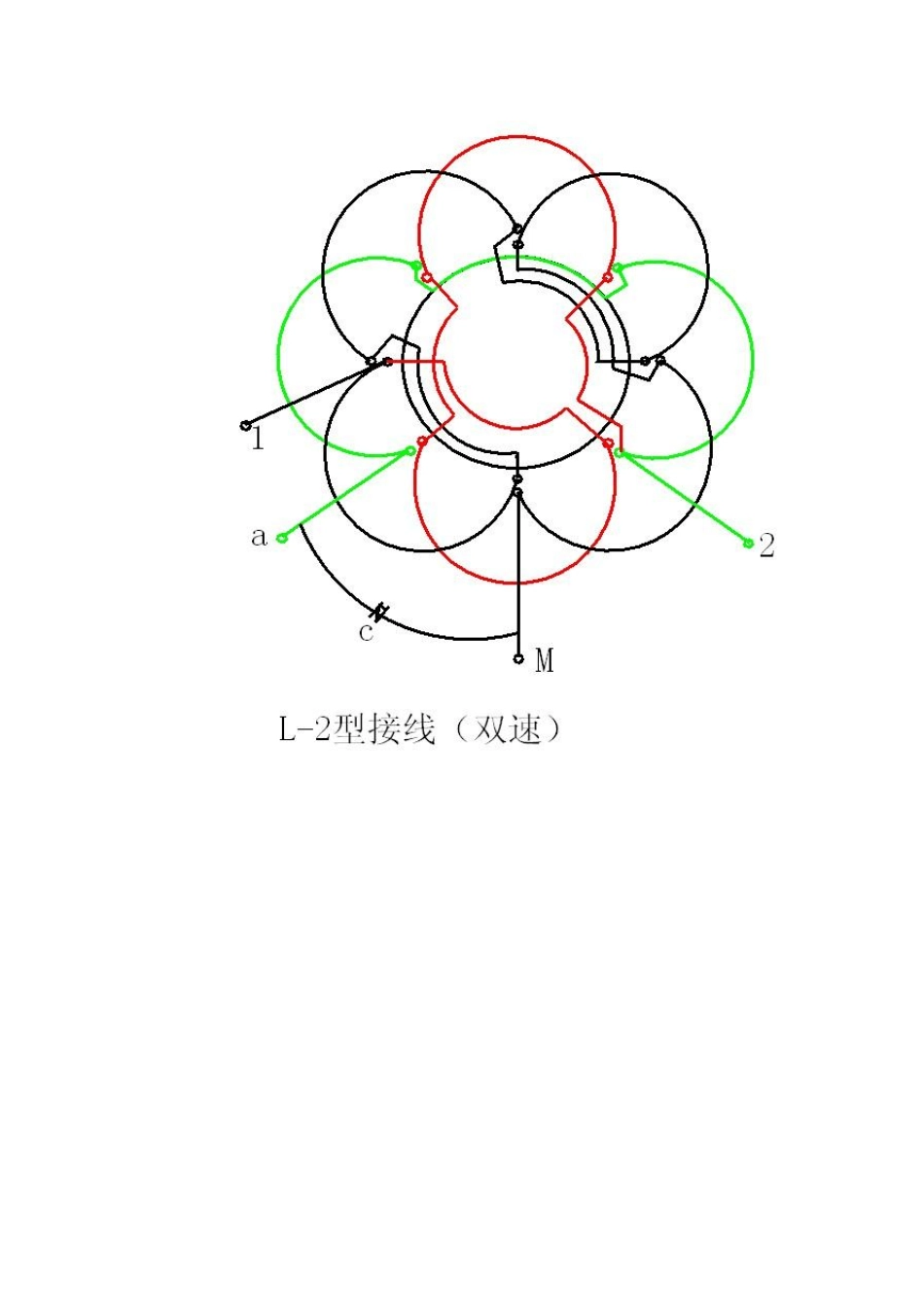

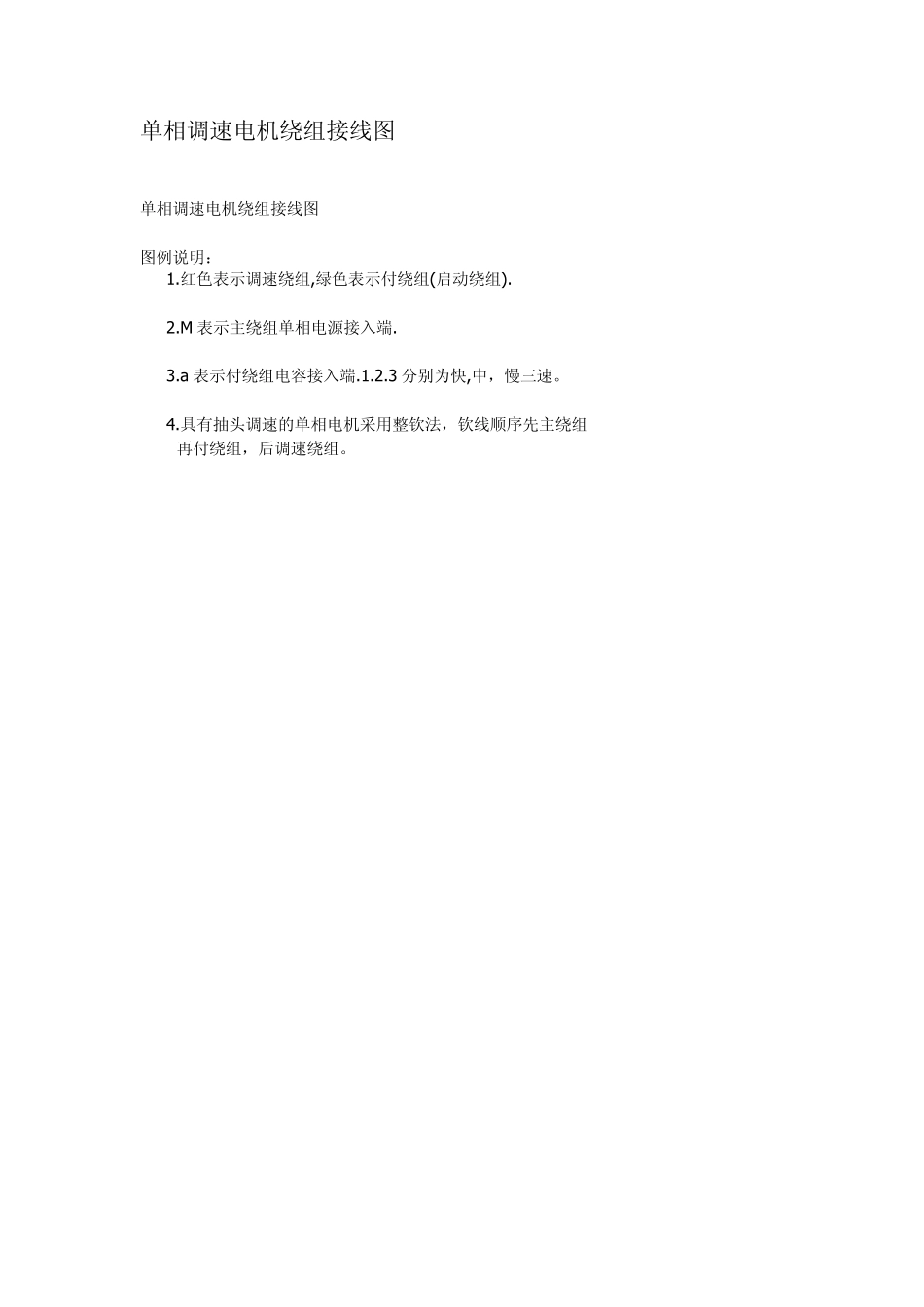

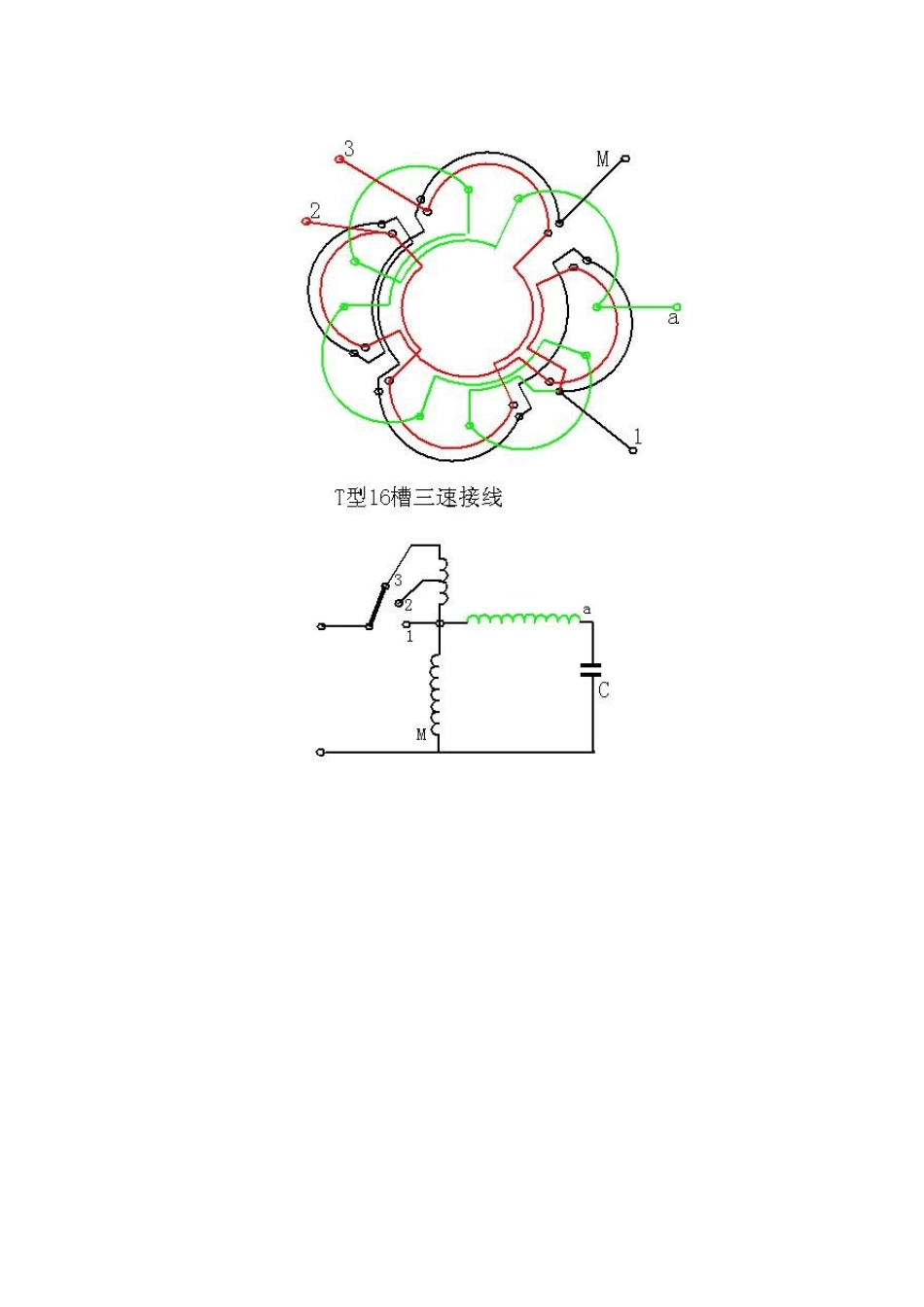

单相调速电机绕组接线图 单相调速电机绕组接线图 图例说明: 1.红色表示调速绕组,绿色表示付绕组(启动绕组). 2.M 表示主绕组单相电源接入端. 3.a表示付绕组电容接入端.1.2.3 分别为快,中,慢三速。 4.具有抽头调速的单相电机采用整钦法,钦线顺序先主绕组 再付绕组,后调速绕组。
