单管共射放大电路

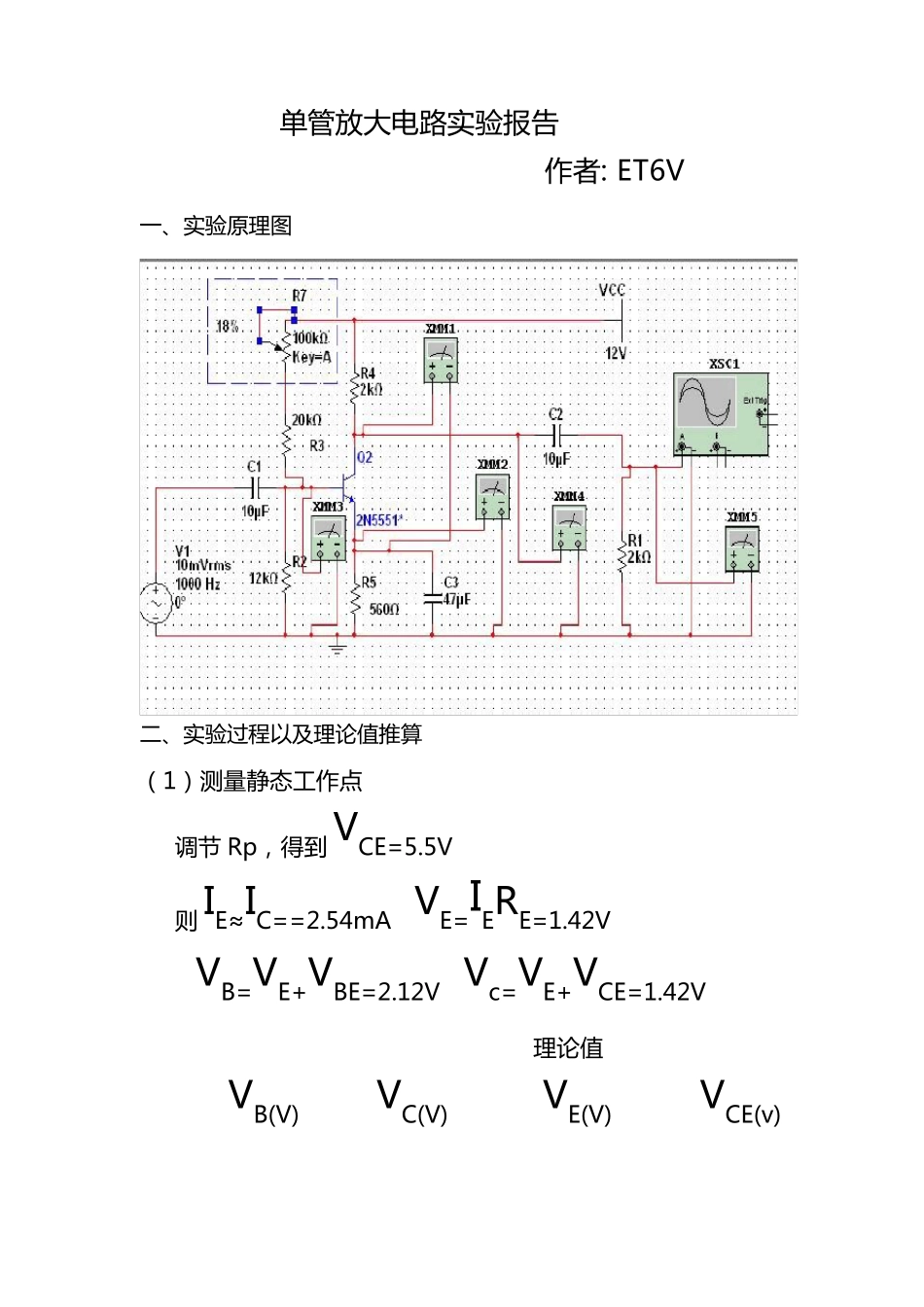

单 管 放 大 电 路 实 验 报 告 作 者 : ET6V 一 、实 验 原 理 图 二 、实 验 过 程 以 及 理 论 值 推 算 （ 1） 测 量 静 态 工 作 点 调 节 Rp， 得 到 VCE=5.5V 则 IE≈ IC==2.54mA VE=IERE=1.42V VB=VE+VBE=2.12V Vc=VE+VCE=1.42V 理 论 值 VB(V) VC(V) VE(V) VCE(v) 2.12 6.92 1.42 5.50 (2)测 电 压 放 大 倍 数 β=35 )m()be）（26)β(1300rAEImV=678.74Ω LCLRRR//′ R=∞时 ，CLRR′=2KΩ Av=ber′βoLiRVV=-104 R=2KΩ时 ，LCLRRR//′=1KΩ Av=ber′βoLiRVV=-52 LR Vo(V) Av  1.04 -104 k2 0.52 -52 (3)观 察 静 态 工 作 点 变 化 对 输 出 波 形 的 影 响 当 VCE 过 大 或 过 小 时 会 出 现 截 止 失 真 和 饱 和 失 真 。 三．仿真 （1）静 态 工 作 点 的 仿真 值 仿真 值 VB(v) VC(v) VE(v) VCE(v) 2.162 6.986 1.448 5.537 (2)测 电 压 放 大 倍 数 的 仿 真 值 LR Vo(V) Av  1.641 -164 k2 0.838 -83 带 有 负 载 时 ， Vi 与VO 的 波形 其中 Chan n edA 是Vo , Chan n edB 是Vi 空 载 时 ， Vi 与VO 的波形 其中 Chan n edA 是Vo , Chan n edB 是Vi (3)观察静态工作点变化对输出波形的影响 饱和失真 BV CV EV CEV PR 减小 3.048V 4.104V 2.286V 1.785V 截 止 失 真 BV CV EV CEV PR 增大 1.10V 10.513V 0.429V 10.084V 四 ． 实 验 时 的 实 验 数 据 （ 1） 实 际 使用的 电路图 （ 2） 测 量 静 态 工 作点 实际测 量 值 VB(V) VC(V) VE(V) VCE(v) 2.12 6.99 1.51 5.50 (3)测 电压放大倍数的值 LR Vo(V) Av  1.1 -110 k2 0.5 -50 (4)观 察 静 态 工 作 点 变 化 对 输 出 波 形 的 影 响 BV CV EV CEV PR 减 小 3.24V 4.00V 2.19V 1.72V RP 增 大 1.19V 10.08V 0.59V 9.53V 当 RP 减 小 是 ， 观 察 到 饱 和 失 真 图 形 当 RP 增 大 时 ， 观 察 到 截 止 失 真 图 形 (5)观 察 Vi 与 Vo 当 有 负 载 时 ： 横 轴 扫 描 ： 0.5ms/格 ， 2 格 /T Vi:10mv/格 ， 峰 峰 值 共 3 格 Vo:0.2v/格...
