单级减速器设计说明书

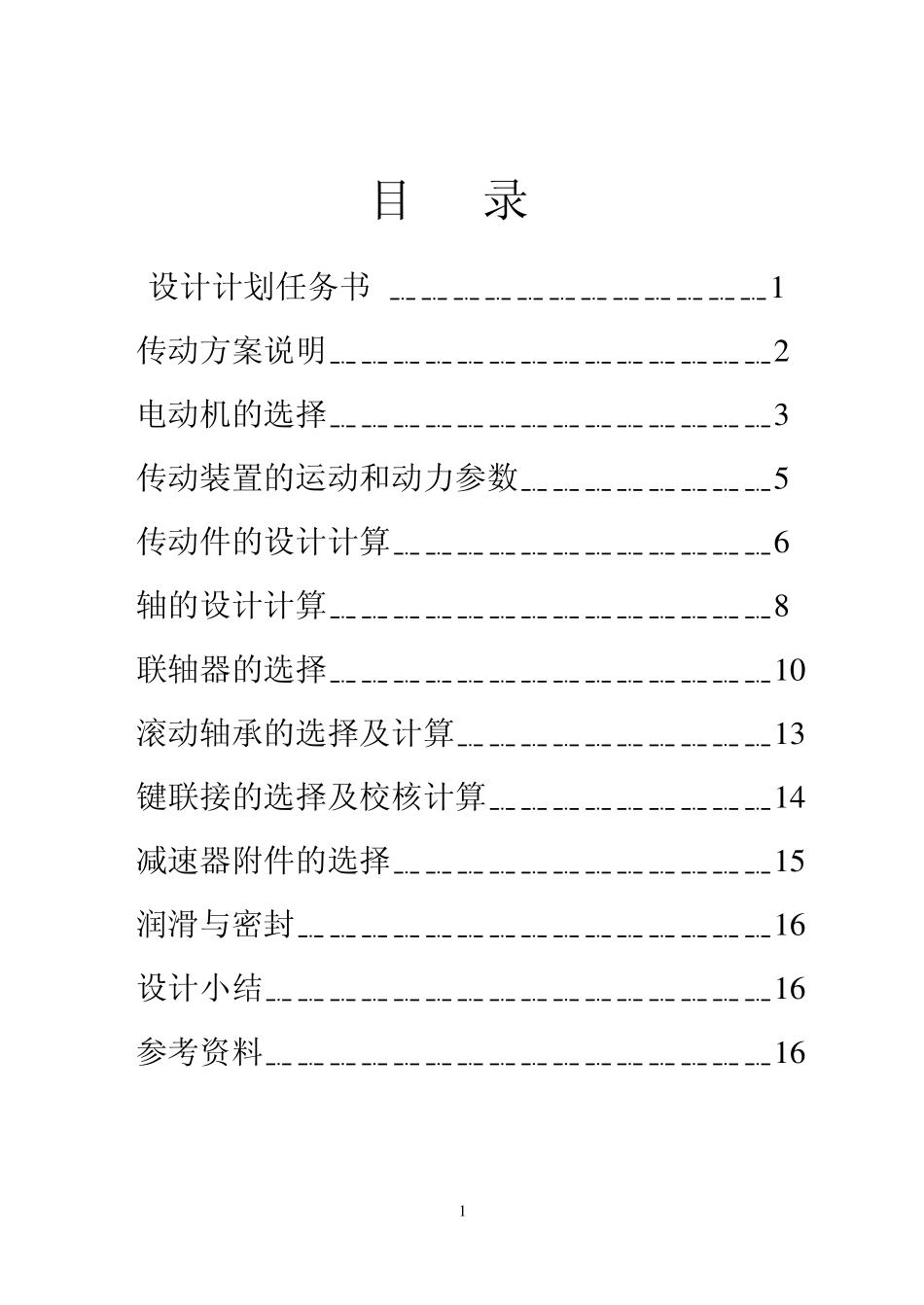

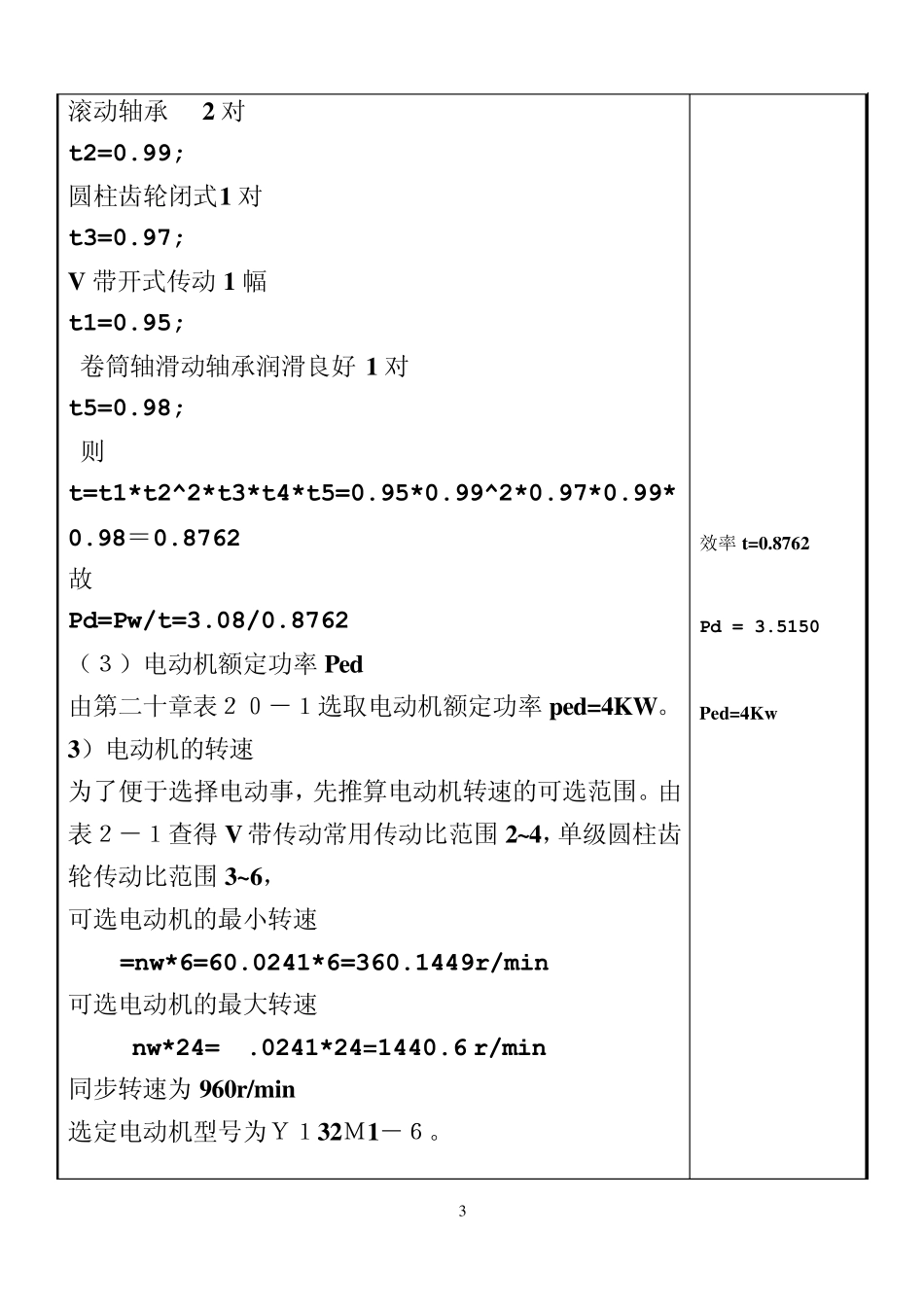

1 目 录 设计计划任务书 ﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎1 传动方案说明﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎2 电动机的选择﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎3 传动装置的运动和动力参数﹎﹎﹎﹎﹎﹎﹎﹎5 传动件的设计计算﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎6 轴的设计计算﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎8 联轴器的选择﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎1 0 滚动轴承的选择及计算﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎1 3 键联接的选择及校核计算﹎﹎﹎﹎﹎﹎﹎﹎﹎1 4 减速器附件的选择﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎1 5 润滑与密封﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎1 6 设计小结﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎1 6 参考资料﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎1 6 2 1.拟定传动方案 为了估计传动装置的总传动比范围，以便选择合适的传动机构和传动方案，可先由已知条件计算其驱动卷筒的转速nw ,即 v=1.1m/s;D=350mm; nw=60*1000*v/(∏*D)=60*1000*1.1/(3.14*350) 一般常选用同步转速为１０００r/min 或１５００r/min的电动机作为原动机，因此传动装置总传动比约为１7 或25。 2.选择电动机 １）电动机类型和结构形式 按工作要求和工作条件，选用一般用途的Ｙ（ＩＰ４４）系列三相异步电动机。它为卧式封闭结构。 ２）电动机容量 （１）卷筒轴的输出功率Ｐｗ F=2800r/min; Pw=F*v/1000=2800*1.1/1000 (2)电动机输出功率 Pd Pd=Pw /t 传动装置的总效率 t=t1*t2^2*t3*t4*t5 式中，t1,t2,…为从电动机到卷筒之间的各传动机构和轴承的效率。由表２－４查得： 弹性联轴器 1 个 t4=0.99; Nw =60.0241r/min Pw =3.08Kw 3 滚动轴承 2 对 t2=0.99; 圆柱齿轮闭式 1 对 t3=0.97; V 带开式传动 1 幅 t1=0.95; 卷筒轴滑动轴承润滑良好 1 对 t5=0.98; 则 t=t1*t2^2*t3*t4*t5=0.95*0.99^2*0.97*0.99*0.98＝0.8762 故 Pd=Pw/t=3.08/0.8762 （３）电动机额定功率Ped 由第二十章表２０－１选取电动机额定功率ped=4KW。 3）电动机的转速 为了便于选择电动事，先推算电动机转速的可选范围。由表２－１查得 V 带传动常用传动比范围 2~4，单级圆柱齿轮传动比范围 3~6， 可选电动机的最小转速 Nmin=nw*6=60.0241*6=360.1449r/min 可选电动机的最大转速 Nmin=nw*24=60.0241*24=1440.6 r/min 同步转速为 960r/min 选定电动机型号为Ｙ１32Ｍ1－６。 效率 t=0.8762 Pd = 3.5150 Ped=4Kw 4 ４）电动机的技术数据和外形、安装尺...
