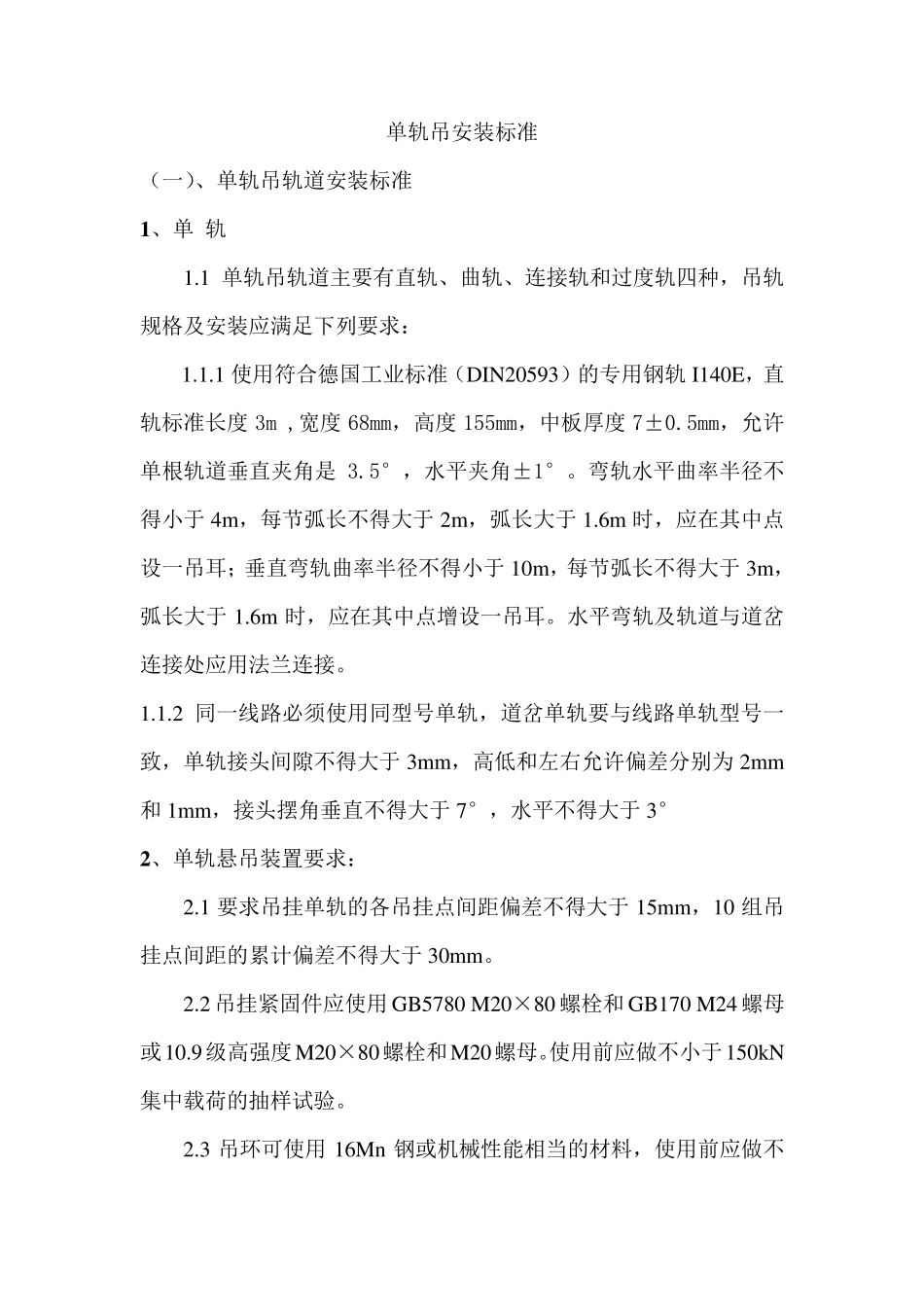

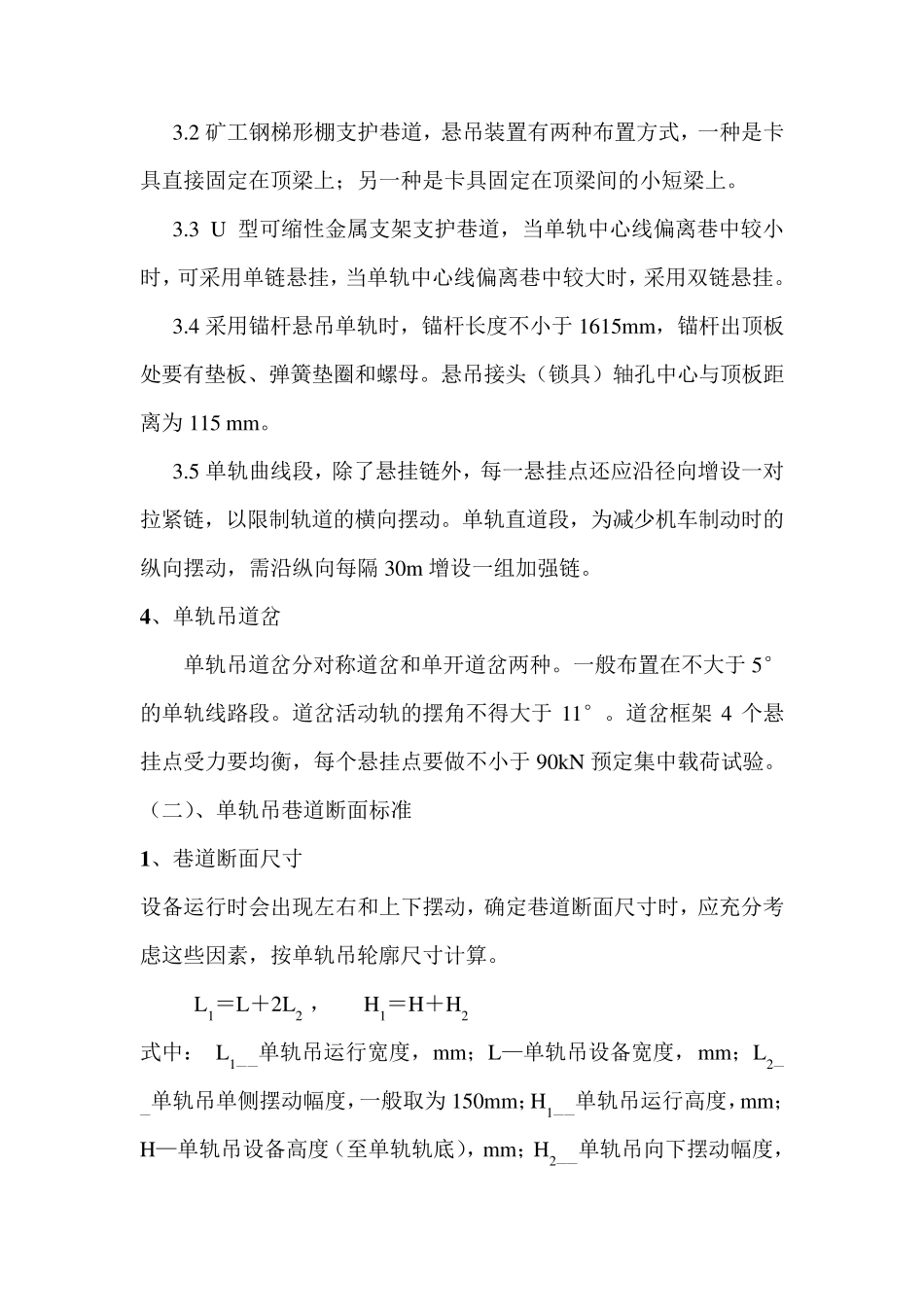

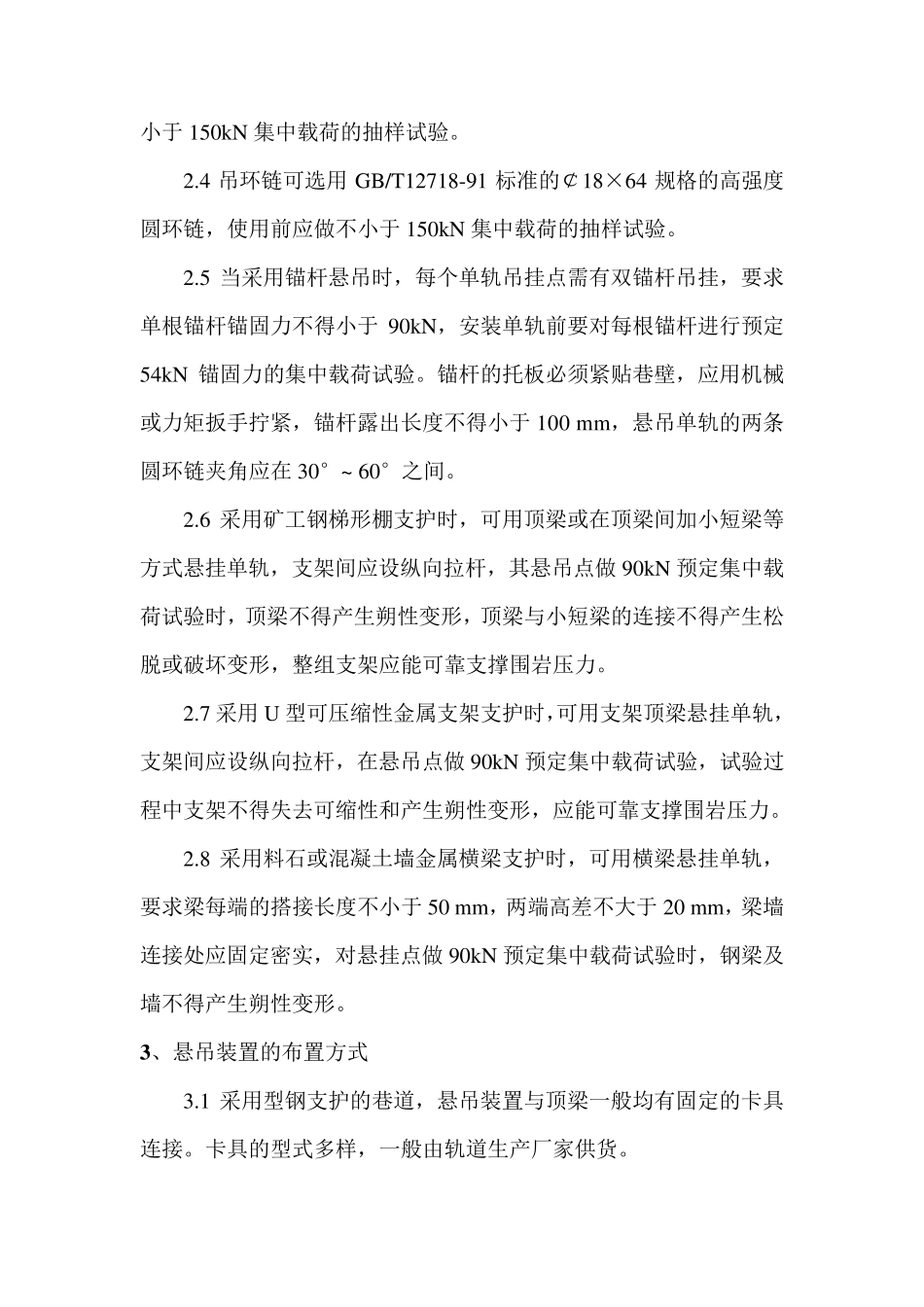

单轨吊安装标准 （一）、单轨吊轨道安装标准 1 、单 轨 1.1 单轨吊轨道主要有直轨、曲轨、连接轨和过度轨四种，吊轨规格及安装应满足下列要求： 1.1.1 使用符合德国工业标准（DIN20593）的专用钢轨I140E，直轨标准长度3m ,宽度68mm，高度155mm，中板厚度7±0.5mm，允许单根轨道垂直夹角是3.5°，水平夹角±1°。弯轨水平曲率半径不得小于 4m，每节弧长不得大于 2m，弧长大于 1.6m 时，应在其中点设一吊耳；垂直弯轨曲率半径不得小于 10m，每节弧长不得大于 3m，弧长大于 1.6m 时，应在其中点增设一吊耳。水平弯轨及轨道与道岔连接处应用法兰连接。 1.1.2 同一线路必须使用同型号单轨，道岔单轨要与线路单轨型号一致，单轨接头间隙不得大于 3mm，高低和左右允许偏差分别为 2mm和1mm，接头摆角垂直不得大于 7°，水平不得大于 3° 2 、单轨悬吊装置要求： 2.1 要求吊挂单轨的各吊挂点间距偏差不得大于 15mm，10 组吊挂点间距的累计偏差不得大于 30mm。 2.2 吊挂紧固件应使用GB5780 M20×80 螺栓和GB170 M24 螺母或10.9级高强度M20×80螺栓和M20螺母。使用前应做不小于150kN集中载荷的抽样试验。 2.3 吊环可使用16Mn钢或机械性能相当的材料，使用前应做不小于150kN 集中载荷的抽样试验。 2.4 吊环链可选用GB/T12718-91 标准的￠18×64 规格的高强度圆环链，使用前应做不小于150kN 集中载荷的抽样试验。 2.5 当采用锚杆悬吊时，每个单轨吊挂点需有双锚杆吊挂，要求单根锚杆锚固力不得小于90kN，安装单轨前要对每根锚杆进行预定54kN 锚固力的集中载荷试验。锚杆的托板必须紧贴巷壁，应用机械或力矩扳手拧紧，锚杆露出长度不得小于100 mm，悬吊单轨的两条圆环链夹角应在30°~ 60°之间。 2.6 采用矿工钢梯形棚支护时，可用顶梁或在顶梁间加小短梁等方式悬挂单轨，支架间应设纵向拉杆，其悬吊点做90kN 预定集中载荷试验时，顶梁不得产生朔性变形，顶梁与小短梁的连接不得产生松脱或破坏变形，整组支架应能可靠支撑围岩压力。 2.7 采用U 型可压缩性金属支架支护时，可用支架顶梁悬挂单轨，支架间应设纵向拉杆，在悬吊点做90kN 预定集中载荷试验，试验过程中支架不得失去可缩性和产生朔性变形，应能可靠支撑围岩压力。 2.8 采用料石或混凝土墙金属横梁支护时，可用横梁悬挂单轨，要求梁每端的搭接长度不小于50 mm，两端高差不大于20 mm，梁墙连接处应固定密实，对悬挂点做90kN 预定集中载荷试...
