南方332全站仪简易使用手册

南方332全站仪简易使用手册_第1页
1/6
南方332全站仪简易使用手册_第2页
2/6

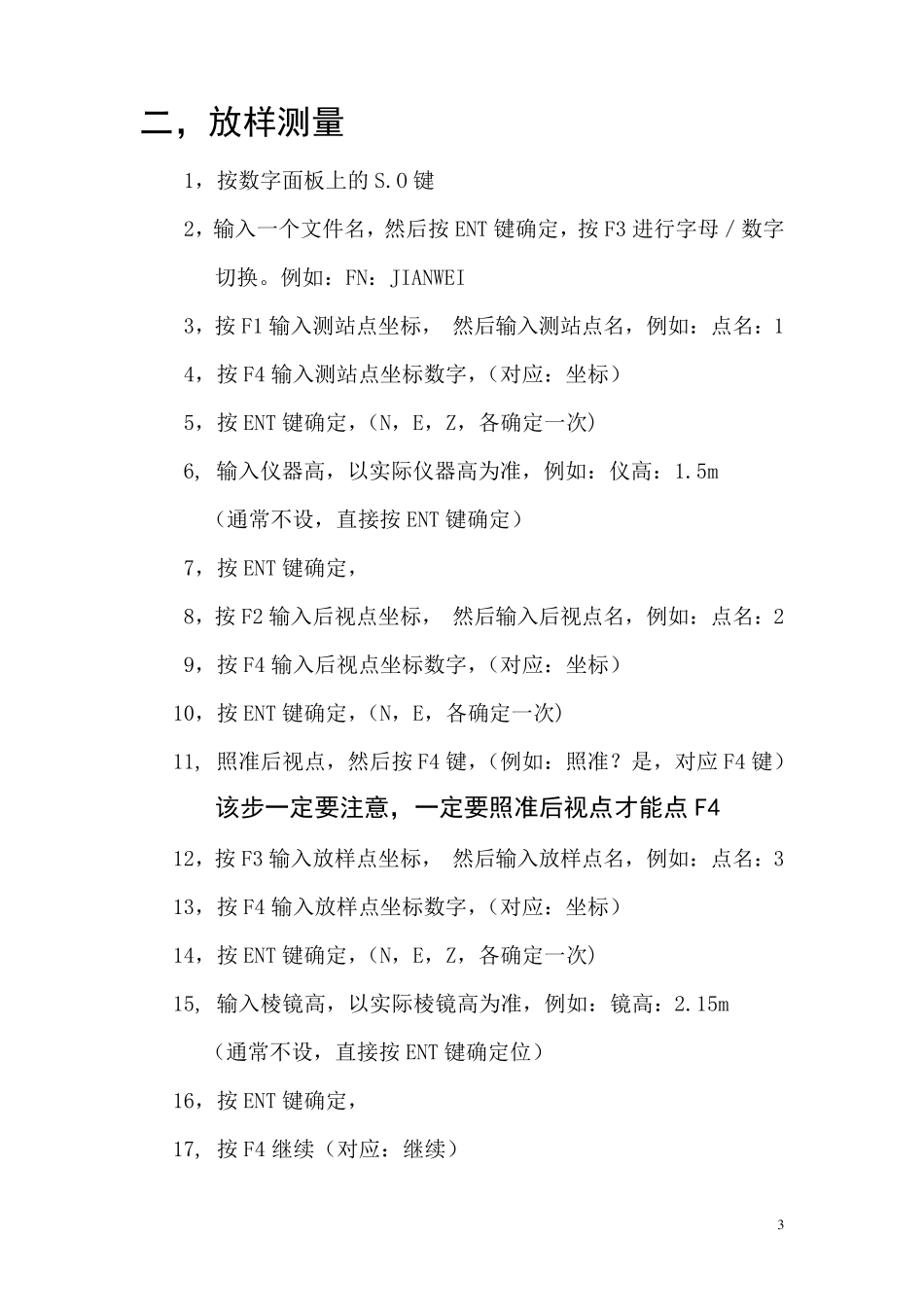

南方332全站仪简易使用手册_第3页
3/6
1 NTS—312 B/312R/312R+/332R/332R+ 简易使用手册 第一部份:仪器操作及注意事项 第二部份:放样测量 第三部份,坐标测量 广州南方测绘仪器有限公司 2010 年 12 月 2 一、仪器操作部份 1,测量前首先要进行仪器精确对中及整平, 2,进行温度气压设定 A,按数字面板上的星号键 B,按功能面板上的F3(对应的是S/A) C,按F3 进行温度设定,以当天的温度为准。 D,按F4 进行气压设定,以当地气压为准 (天津地区通常设为1013Pa)【一般不用设置】 3,棱镜常数设定 A,按数字面板上的星号键 B,按功能面板上的F3(对应的是S/A) C,按F1 进行棱镜常数设定(常为-30 或者 0) 4,有棱镜测量和无棱镜测量设定(NTS-312B 无此功能) A,按数字面板上的星号键 B,按功能面板上的F1(对应的是模式) C,按F1 设为有棱镜测量 D,按F3 设为无棱镜测量 进行完上述设定后,你可以进行放样测量了, 3 二,放样测量 1,按数字面板上的S.O 键 2,输入一个文件名,然后按ENT 键确定,按F3 进行字母/数字切换。例如:FN:JIANWEI 3,按F1 输入测站点坐标, 然后输入测站点名,例如:点名:1 4,按F4 输入测站点坐标数字,(对应:坐标) 5,按ENT 键确定,(N,E,Z,各确定一次) 6, 输入仪器高,以实际仪器高为准,例如:仪高:1.5m (通常不设,直接按ENT 键确定) 7,按ENT 键确定, 8,按F2 输入后视点坐标, 然后输入后视点名,例如:点名:2 9,按F4 输入后视点坐标数字,(对应:坐标) 10,按ENT 键确定,(N,E,各确定一次) 11, 照准后视点,然后按F4 键,(例如:照准?是,对应 F4 键)该步一定要注意,一定要照准后视点才能点 F4 12,按F3 输入放样点坐标, 然后输入放样点名,例如:点名:3 13,按F4 输入放样点坐标数字,(对应:坐标) 14,按ENT 键确定,(N,E,Z,各确定一次) 15, 输入棱镜高,以实际棱镜高为准,例如:镜高:2.15m (通常不设,直接按ENT 键确定位) 16,按ENT 键确定, 17, 按F4 继续(对应:继续) 4 18,转动仪器,将角度差调为零,然后锁定水平手轮, ※即:dHR=000000 19, 按 F2,(对应:距离) 20, 按 F1,(对应:测量) 21,前后移动棱镜杆, ※使:dH=0 m 22,按 F3(对应:坐标) 注意:将此时测出的坐标NEZ,对比输入的放样坐标NEZ, N,E 尾数误差为±5mm 以内 23,一个点放样完成,接着放下一个点。 24...
