博物馆初步设计说明

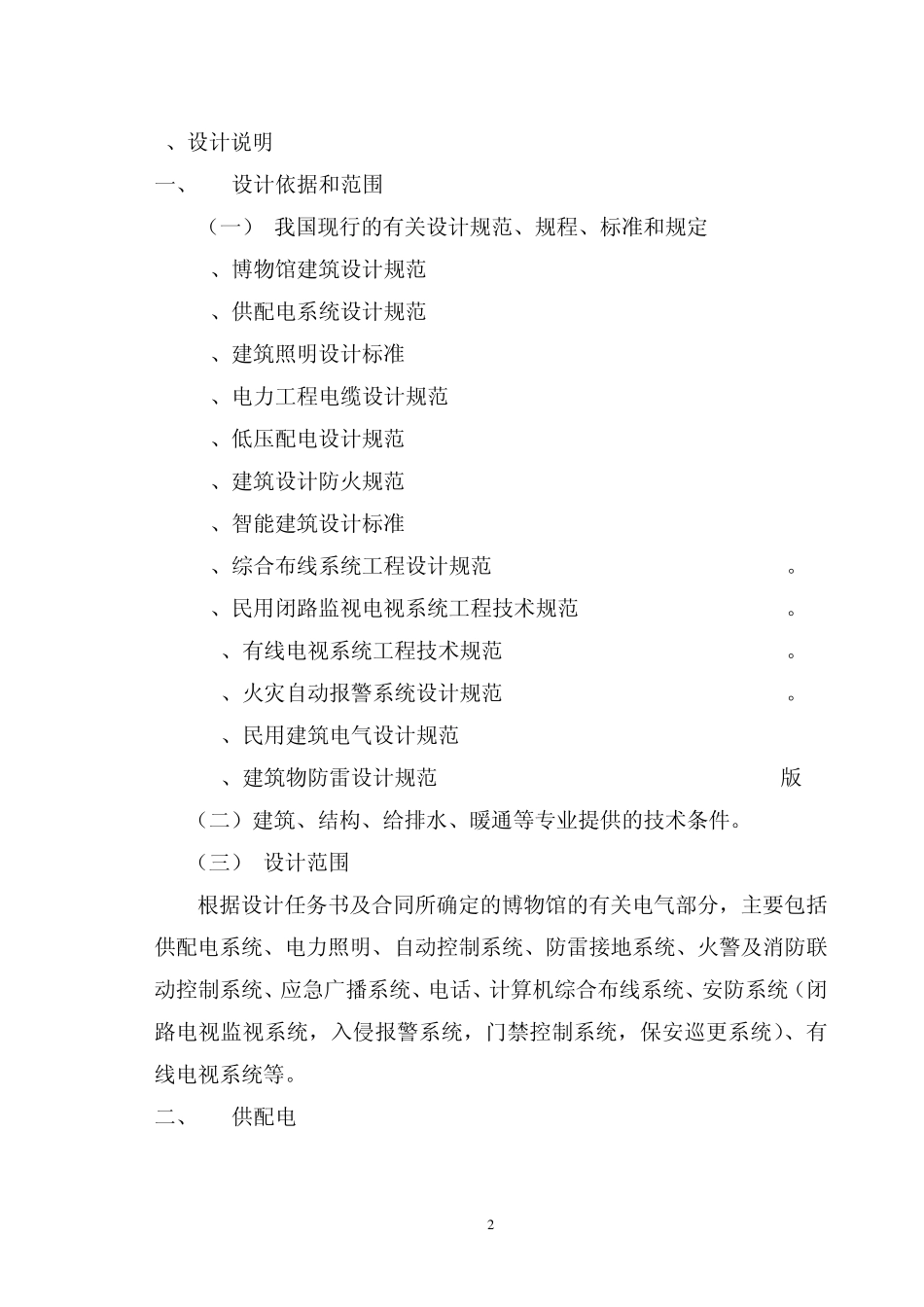

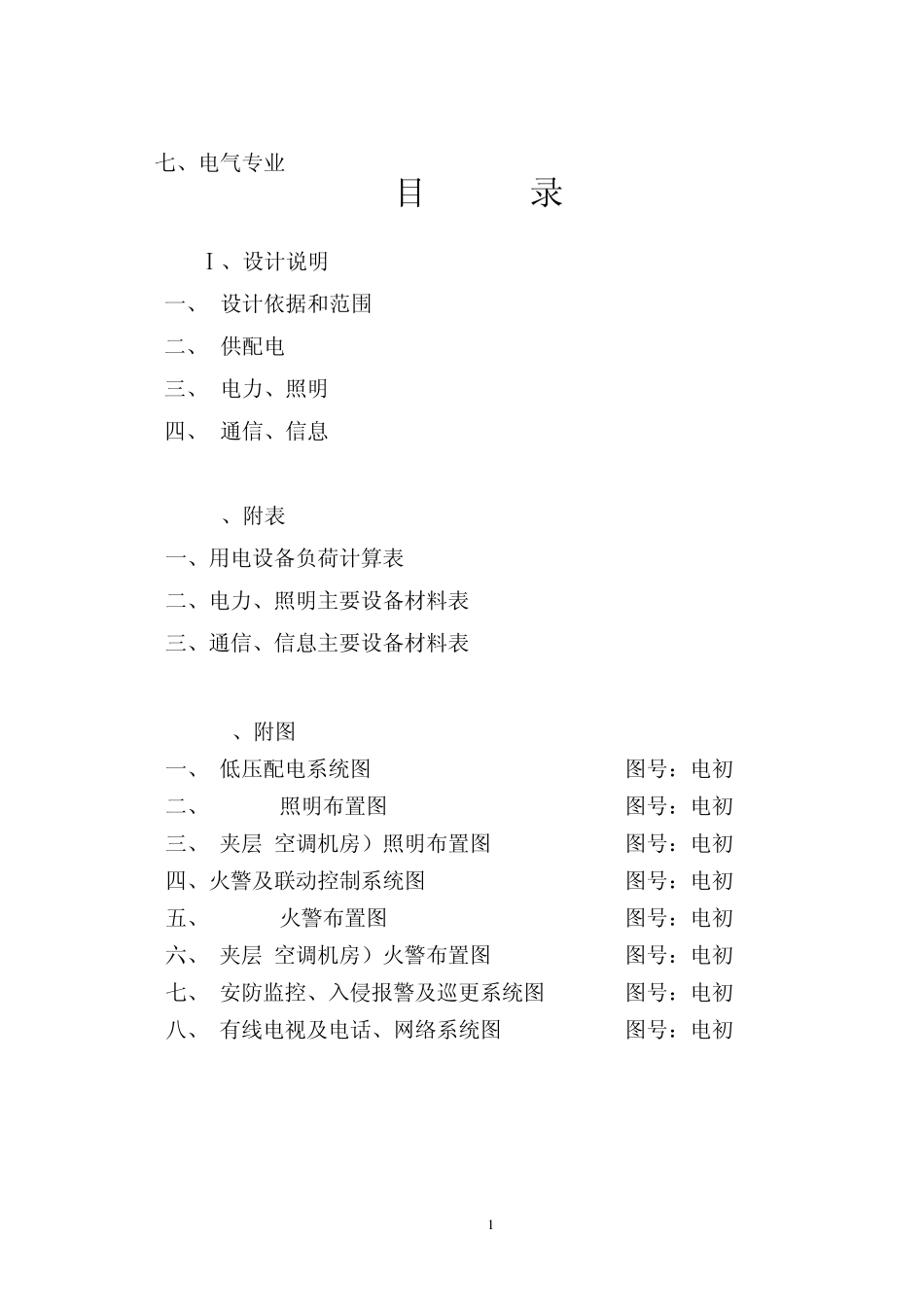

1 七、电气专业 目 录 Ⅰ、设计说明 一、 设计依据和范围 二、 供配电 三、 电力、照明 四、 通信、信息 II、附表 一、用电设备负荷计算表 二、电力、照明主要设备材料表 三、通信、信息主要设备材料表 III、附图 一、 低压配电系统图 图号：电初-01 二、 0.000照明布置图 图号：电初-02 三、 夹层(空调机房）照明布置图 图号：电初-03 四、火警及联动控制系统图 图号：电初-04 五、 0.000火警布置图 图号：电初-05 六、 夹层(空调机房）火警布置图 图号：电初-06 七、 安防监控、入侵报警及巡更系统图 图号：电初-07 八、 有线电视及电话、网络系统图 图号：电初-08 2 I、设计说明 一、 设计依据和范围 （一） 我国现行的有关设计规范、规程、标准和规定 1、博物馆建筑设计规范 JGJ66-91 2、供配电系统设计规范 GB50052-95 3、建筑照明设计标准 GB50034-2004 4、电力工程电缆设计规范 GB50217-94 5、低压配电设计规范 GB50054-95 6、建筑设计防火规范 GB50016-2006 7、智能建筑设计标准 GB/T50314-2000 8、综合布线系统工程设计规范 GB50311-2007。 9、民用闭路监视电视系统工程技术规范 GB50198-94。 10、有线电视系统工程技术规范 GB50200-94。 11、火灾自动报警系统设计规范 GB50116-98。 12、民用建筑电气设计规范 JGJ16-2008 13、建筑物防雷设计规范 GB50057-94(2000版) （二）建筑、结构、给排水、暖通等专业提供的技术条件。 （三） 设计范围 根据设计任务书及合同所确定的博物馆的有关电气部分，主要包括供配电系统、电力照明、自动控制系统、防雷接地系统、火警及消防联动控制系统、应急广播系统、电话、计算机综合布线系统、安防系统（闭路电视监视系统，入侵报警系统，门禁控制系统，保安巡更系统）、有线电视系统等。 二、 供配电 3 工程概况： 本工程为黑龙江省宁安市渤海国上京龙泉府遗址博物馆， 总用地22500平方米，总建筑面积5607.94平方米（其中夹层385.14平方米），地上1层（局部设设备夹层），建筑高度最高14.90米。 （一）用电负荷性质和负荷分级 本工程消防设备、应急照明、安防系统等按一级负荷考虑。其余用电设备为三级负荷 （二）用电负荷计算 本工程用电负荷采用需要系数法计算，考虑最大负荷同时使用系数0.9，并计及静电电容补偿后，结果如下: 1.装设功率 658.4kW， 其中照明设备装设功率 50kW, 2.计算有功功率 383.2kW...
