卧式液氨储罐设计

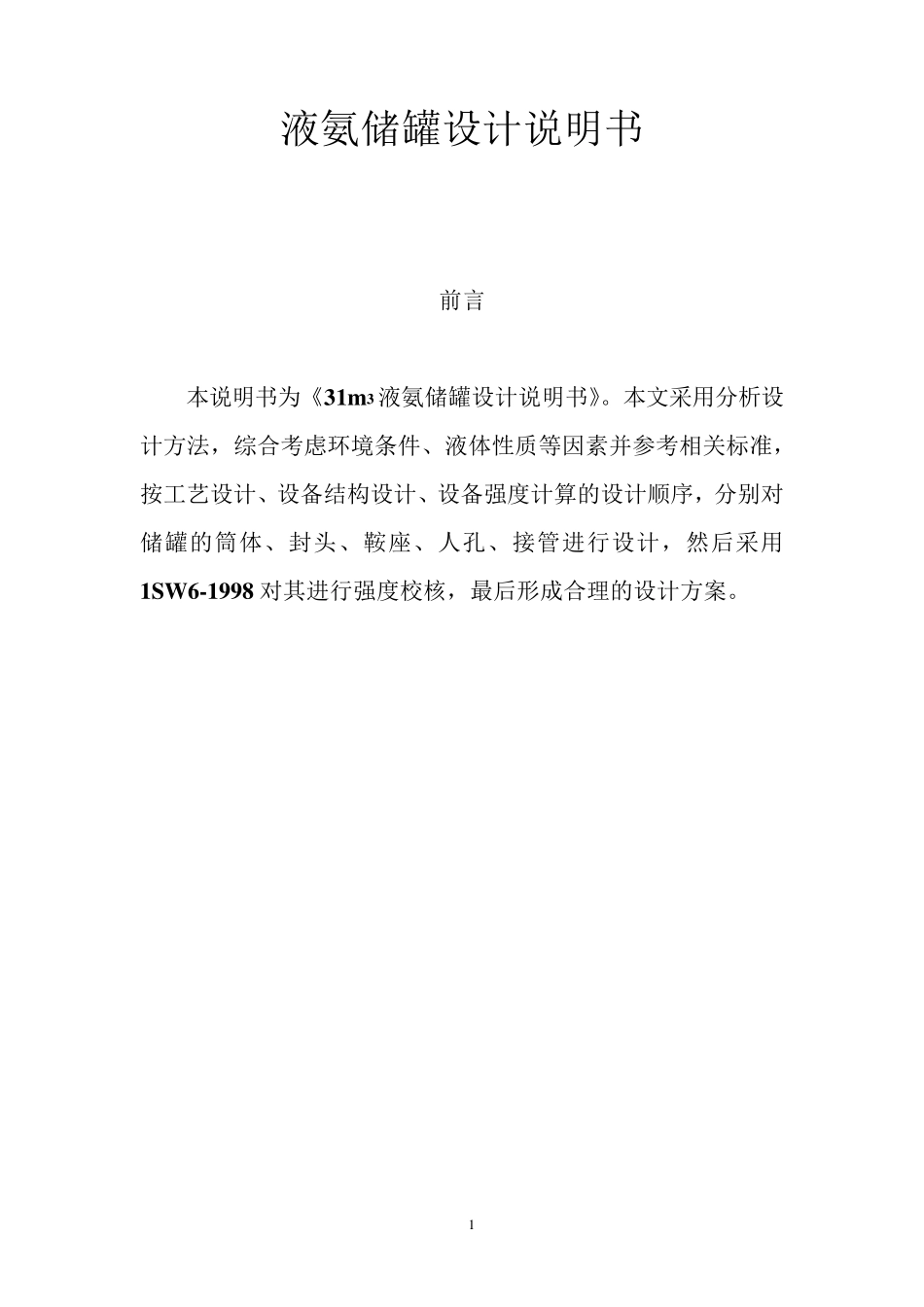

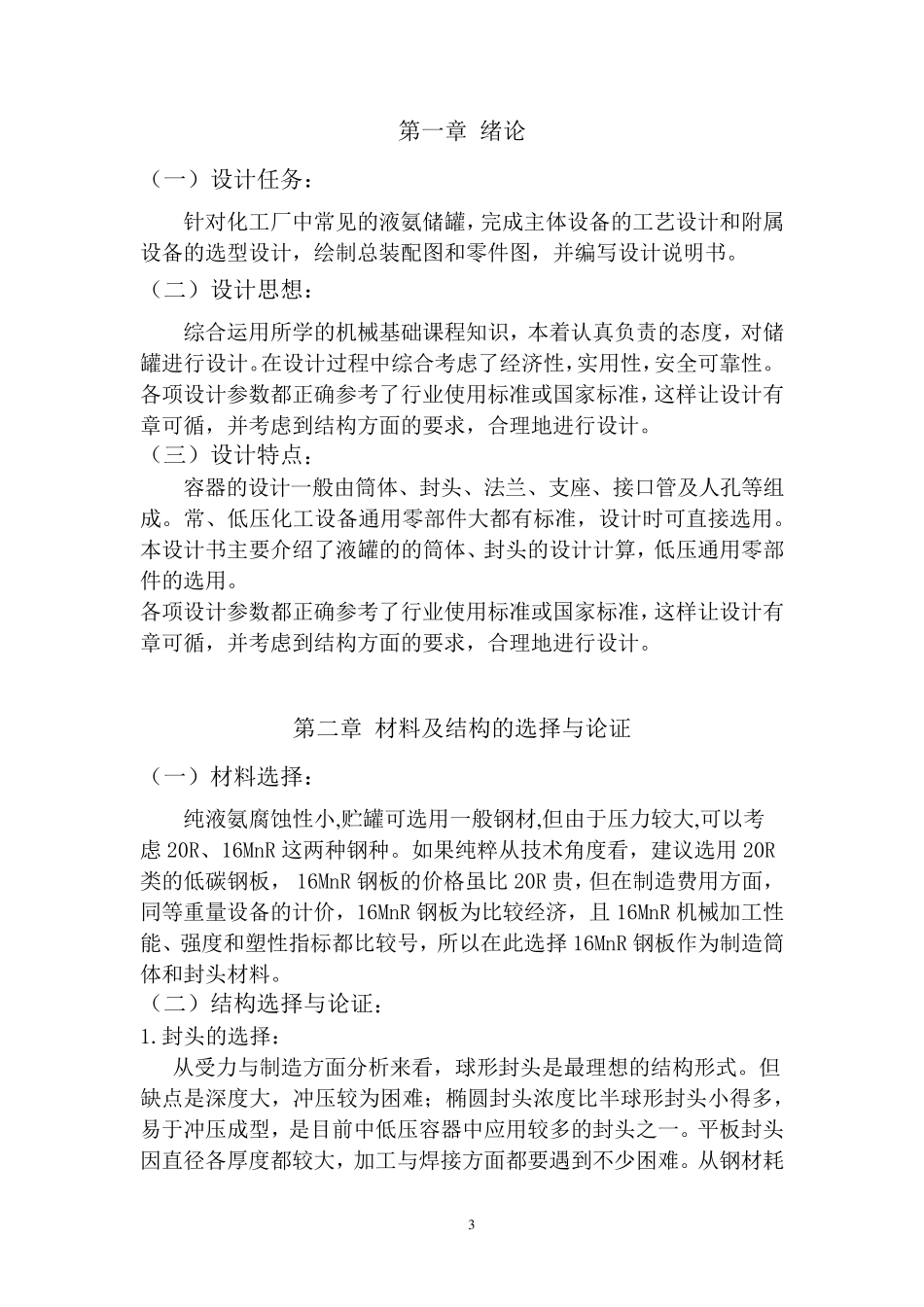

1 液氨储罐设计说明书 前言 本说明书为《31m3 液氨储罐设计说明书》。本文采用分析设计方法，综合考虑环境条件、液体性质等因素并参考相关标准，按工艺设计、设备结构设计、设备强度计算的设计顺序，分别对储罐的筒体、封头、鞍座、人孔、接管进行设计，然后采用1SW6-1998 对其进行强度校核，最后形成合理的设计方案。 2 目录 附：设计任务书…………………………………………….2 第一章 绪 论…………………………………………….3 （一）设计任务…………………………………………….3 （二）设计思想…………………………………………….3 （三）设计特点…………………………………………….3 第二章 材料及结构的选择与论证…………………………3 （一）材料选择……………………………………………..3 （二）结构选择与论证……………………………………..3 第三章 设计计算……………………………………………5 （一）计算筒体的壁厚……………………………………..5 （二）计算封头的壁厚……………………………………..6 （三）水压试验及强度校核………………………………..6 （四）选择人孔并核算开孔补强…………………………..7 （五）核算承载能力并选择鞍座…………………………..9 （六）选择液面计…………………………………………..9 （七）选择压力计………………………………………….1 0 （八）选配工艺接管……………………………………….1 0 第四章 设计汇总…………………………………………...1 1 第五章 结束语……………………………………………...1 2 第六章 参考文献……………………………………………1 3 3 第 一 章 绪 论 （ 一 ） 设 计 任 务 ： 针 对 化 工 厂 中 常 见 的 液 氨 储 罐 ， 完 成 主 体 设 备 的 工 艺 设 计 和 附 属设 备 的 选 型 设 计 ， 绘 制 总 装 配 图 和 零 件 图 ， 并 编 写 设 计 说 明 书 。 （ 二 ） 设 计 思 想 ： 综 合 运 用 所 学 的 机 械 基 础 课 程 知 识 ， 本 着 认 真 负 责 的 态 度 ， 对 储罐 进 行 设 计 。在 设 计 过 程 中 综 合 考 虑 了 经 济 性 ，实 用 性 ，安 全 可 靠 性 。各 项 设 计 参 数 都 正 确 参 考 了 行 业 使 用 标 准 或 国 ...
