卧式设备安装技术交底

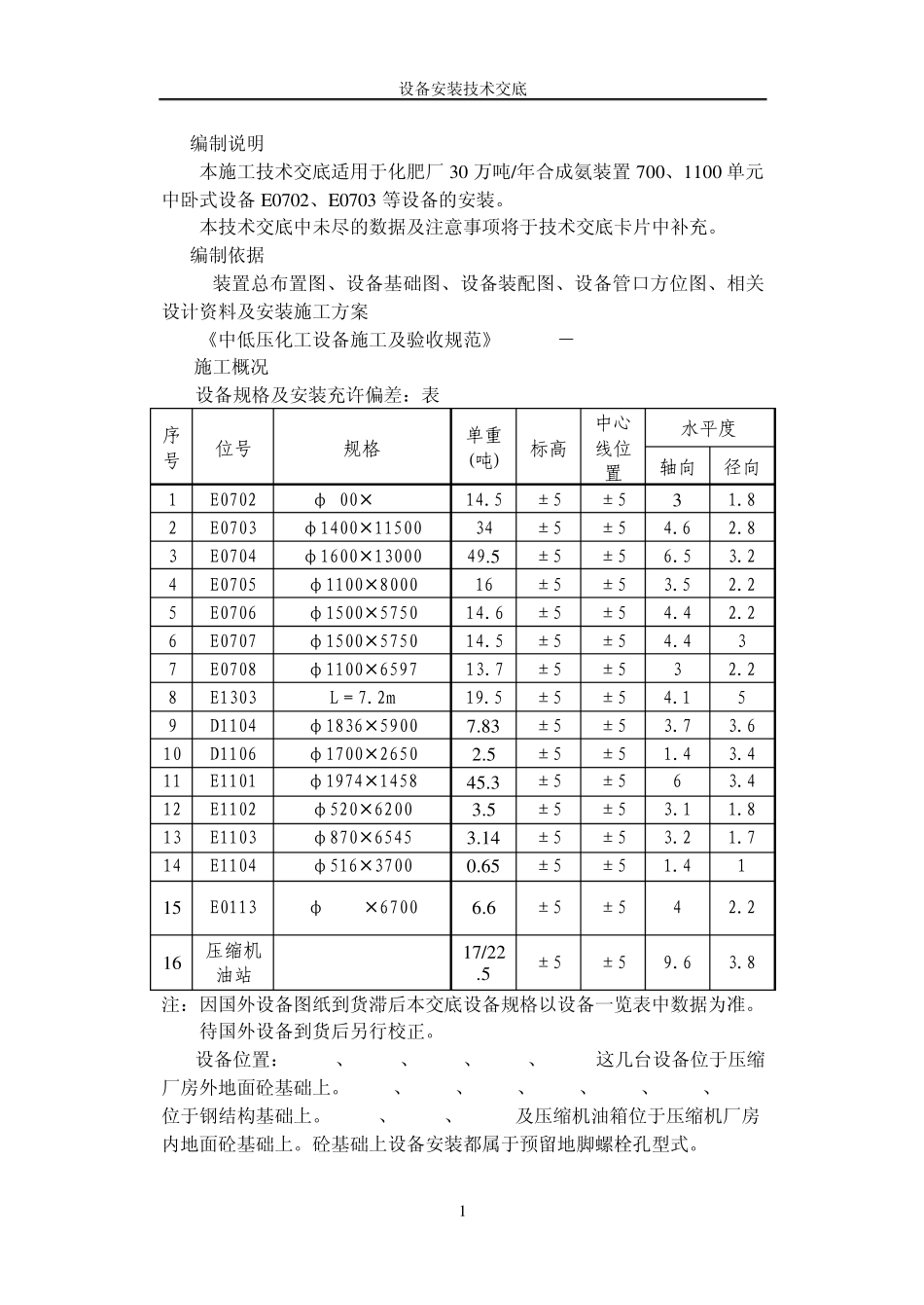

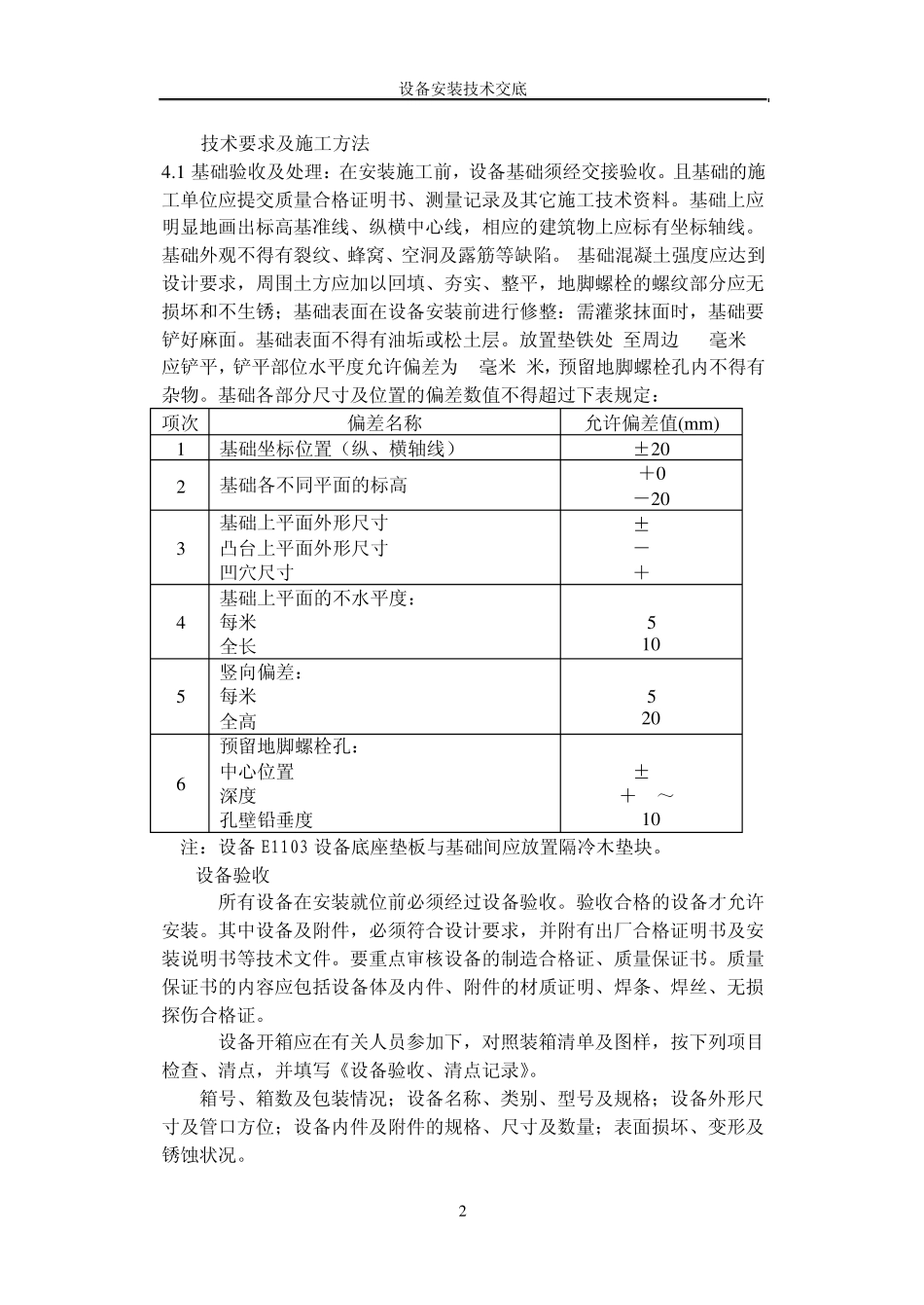

设备安装技术交底 1 1 编制说明 本施工技术交底适用于化肥厂30 万吨/年合成氨装置700、1100 单元中卧式设备E0702、E0703 等设备的安装。 本技术交底中未尽的数据及注意事项将于技术交底卡片中补充。 2 编制依据 装置总布置图、设备基础图、设备装配图、设备管口方位图、相关设计资料及安装施工方案 《中低压化工设备施工及验收规范》HGJ209－83 3 施工概况 3.1设备规格及安装充许偏差：表 3.1 注：因国外设备图纸到货滞后本交底设备规格以设备一览表中数据为准。待国外设备到货后另行校正。 3.2设备位置：E0702、E0703、E0704、E1103、E0113这几台设备位于压缩 厂房外地面砼基础上。E0705、E0706、E0707、E1101、E1104、D1104、D1106 位于钢结构基础上。E0708、E1102、E1303及压缩机油箱位于压缩机厂房 内地面砼基础上。砼基础上设备安装都属于预留地脚螺栓孔型式。 序号 位号 规格 单重(吨) 标高 中心线位置 水平度 轴向 径向 1 E0702 φ9006500 14.5 ±5 ±5 3 1.8 2 E0703 φ140011500 34 ±5 ±5 4.6 2.8 3 E0704 φ160013000 49.5 ±5 ±5 6.5 3.2 4 E0705 φ11008000 16 ±5 ±5 3.5 2.2 5 E0706 φ15005750 14.6 ±5 ±5 4.4 2.2 6 E0707 φ15005750 14.5 ±5 ±5 4.4 3 7 E0708 φ11006597 13.7 ±5 ±5 3 2.2 8 E1303 L＝7.2m 19.5 ±5 ±5 4.1 5 9 D1104 φ18365900 7.83 ±5 ±5 3.7 3.6 10 D1106 φ17002650 2.5 ±5 ±5 1.4 3.4 11 E1101 φ19741458 45.3 ±5 ±5 6 3.4 12 E1102 φ5206200 3.5 ±5 ±5 3.1 1.8 13 E1103 φ8706545 3.14 ±5 ±5 3.2 1.7 14 E1104 φ5163700 0.65 ±5 ±5 1.4 1 15 E0113 φ11186700 6.6 ±5 ±5 4 2.2 16 压缩机油站 17/22.5 ±5 ±5 9.6 3.8 设备安装技术交底 2 4 技术要求及施工方法 4.1 基础验收及处理：在安装施工前，设备基础须经交接验收。且基础的施 工单位应提交质量合格证明书、测量记录及其它施工技术资料。基础上应 明显地画出标高基准线、纵横中心线，相应的建筑物上应标有坐标轴线。 基础外观不得有裂纹、蜂窝、空洞及露筋等缺陷。 基础混凝土强度应达到 设计要求，周围土方应加以回填、夯实、整平，地脚螺栓的螺纹部分应无 损坏和不生锈；基础表面在设备安装前进行修整：...
