本章将讨论静电放电引起的系统问题的硬件解决措施
为了便于对系统硬件解决进行讨论，将系统上的静电放电效应划分成以下三个部分： 1
静电放电之前静电场的效应 2
放电产生的电荷注入效应 3
静电放电电流产生的场效应 尽管印刷线路板（PWB，通常也称之为 PCB）的设计会对上述三种效应都产生影响，但是主要是对第三种效应产生影响
下面的讨论将针对第三条所述的问题给出设计指南
通常，源与接收电路之间的场耦合可以通过下列方式之一减小（这些通用方法也会在其它讨论场的章节中提到）： 1
在源端使用滤波器以衰减信号 2
在接收端使用滤波器以衰减信号 3
增加距离以减小耦合 4
降低源和/或接收电路的天线效果以减小耦合 5
将接收天线与发射天线垂直放置以减小耦合 6
在接收天线与发射天线之间加屏蔽 7
减小发射及接收天线的阻抗来减小电场耦合 8
增加发射或接收天线之一的阻抗来减小磁场耦合 9
采用一致的、低阻抗参考平面（如同多层 PCB板所提供的）耦合信号，使它们保持共模方式 在具体设计中，如电场或磁场占主导地位，应用方法 7和 8就可以解决
然而，静电放电一般同时产生电场和磁场，这说明方法 7将改善电场的抗扰度，但同时会使磁场的抗扰度降低
方法 8则与方法 7带来的效果相反
所以，方法 7和 8并不是完善的解决方案
不管是电场还是磁场，使用方法 1 ～ 6与 9都会取得一定的效果，但 PCB设计的解决方法主要取决于方法 3 ～ 6和 9的综合使用
下面详细阐述通过方法 3 ～ 6和 9解决问题的六条实践法则及其原因所在

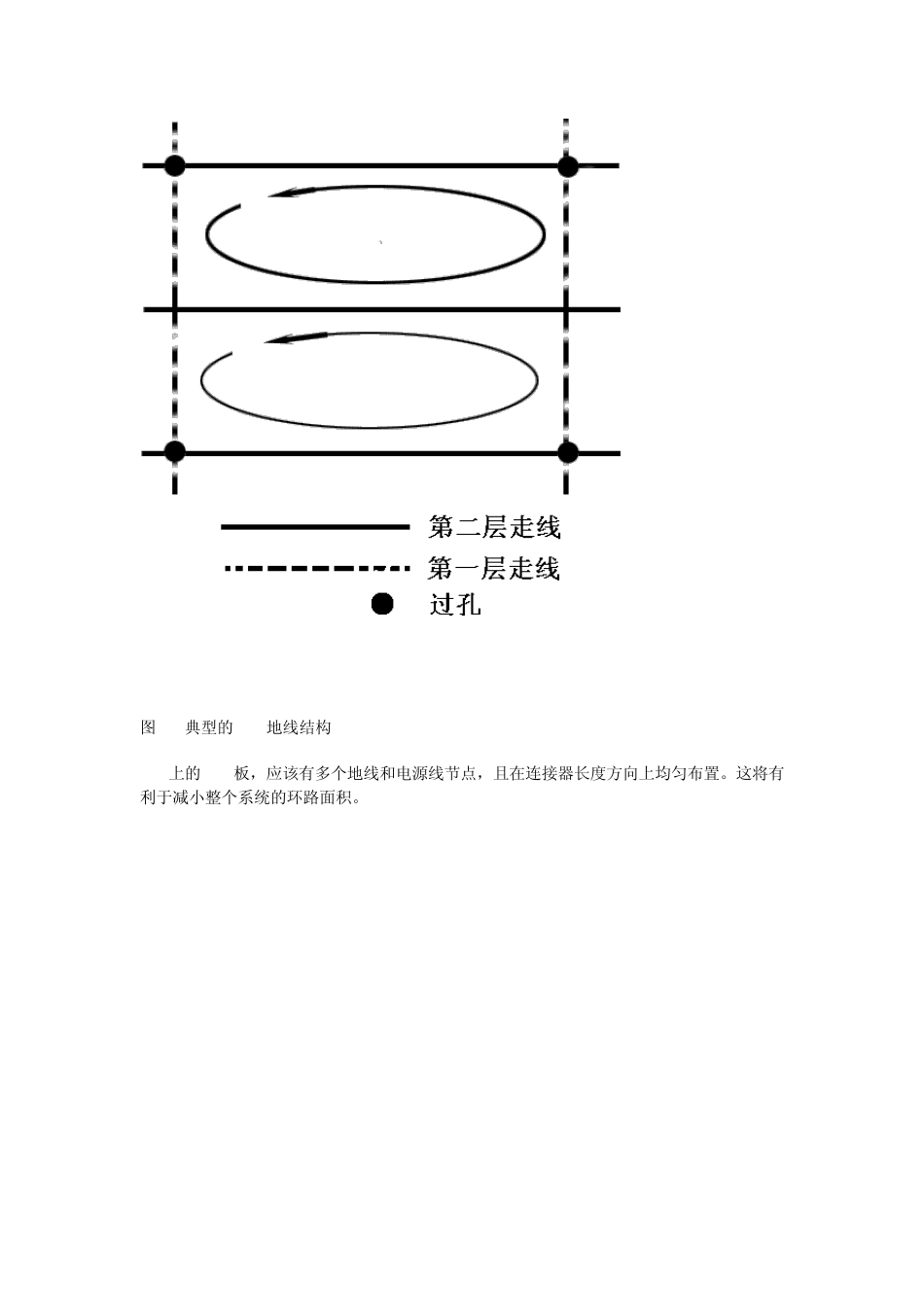

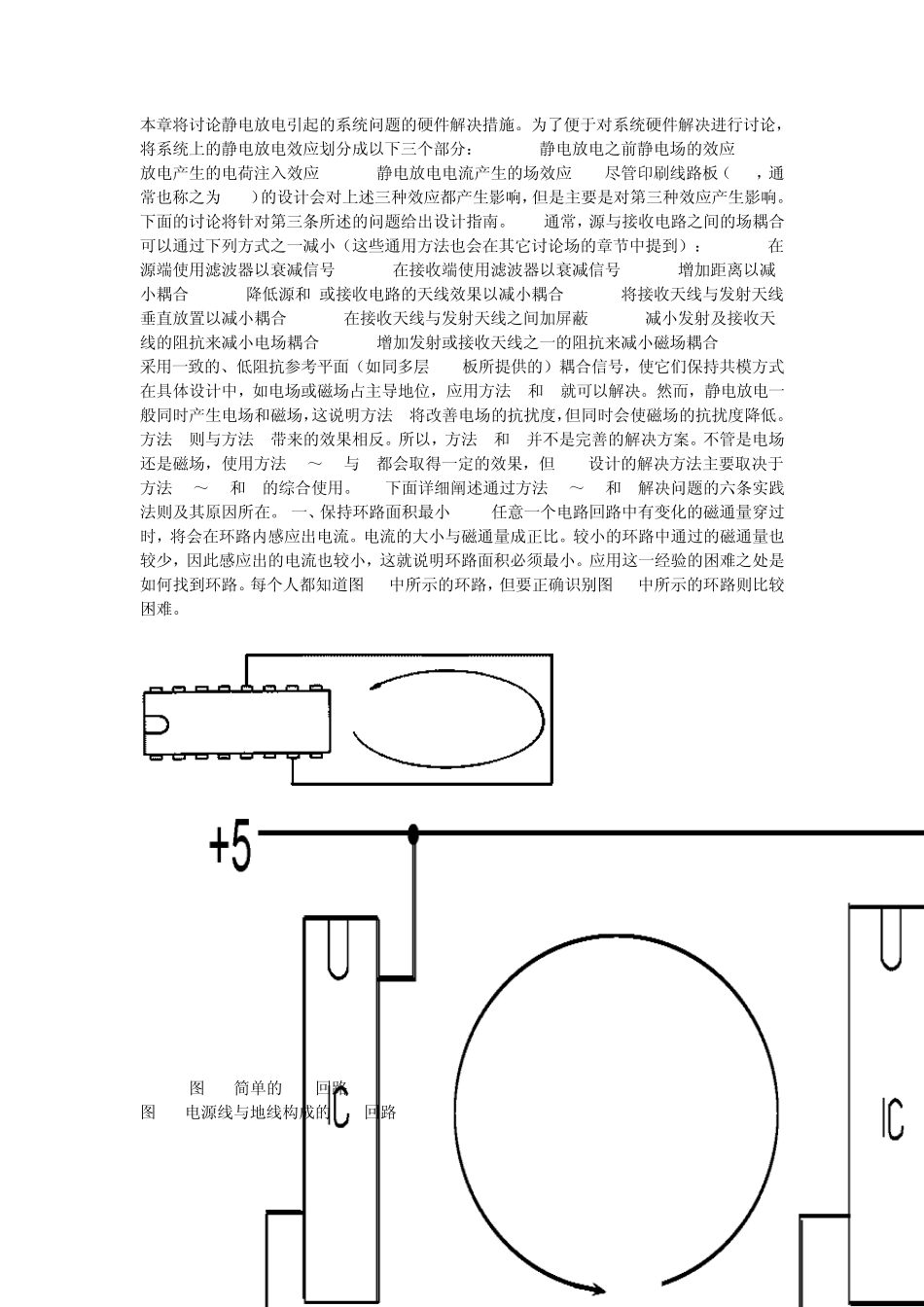

一、保持环路面积最小 任意一个电路回路中有变化的磁通量穿过时，将会在环路内感应出电流
电流的大小与磁通量成正比
较小的环路中通过的磁通量也较少，因此感应出的电流也较小，这就说明环路面积必须最小
应用这一经验的困难之处是如何找到环路

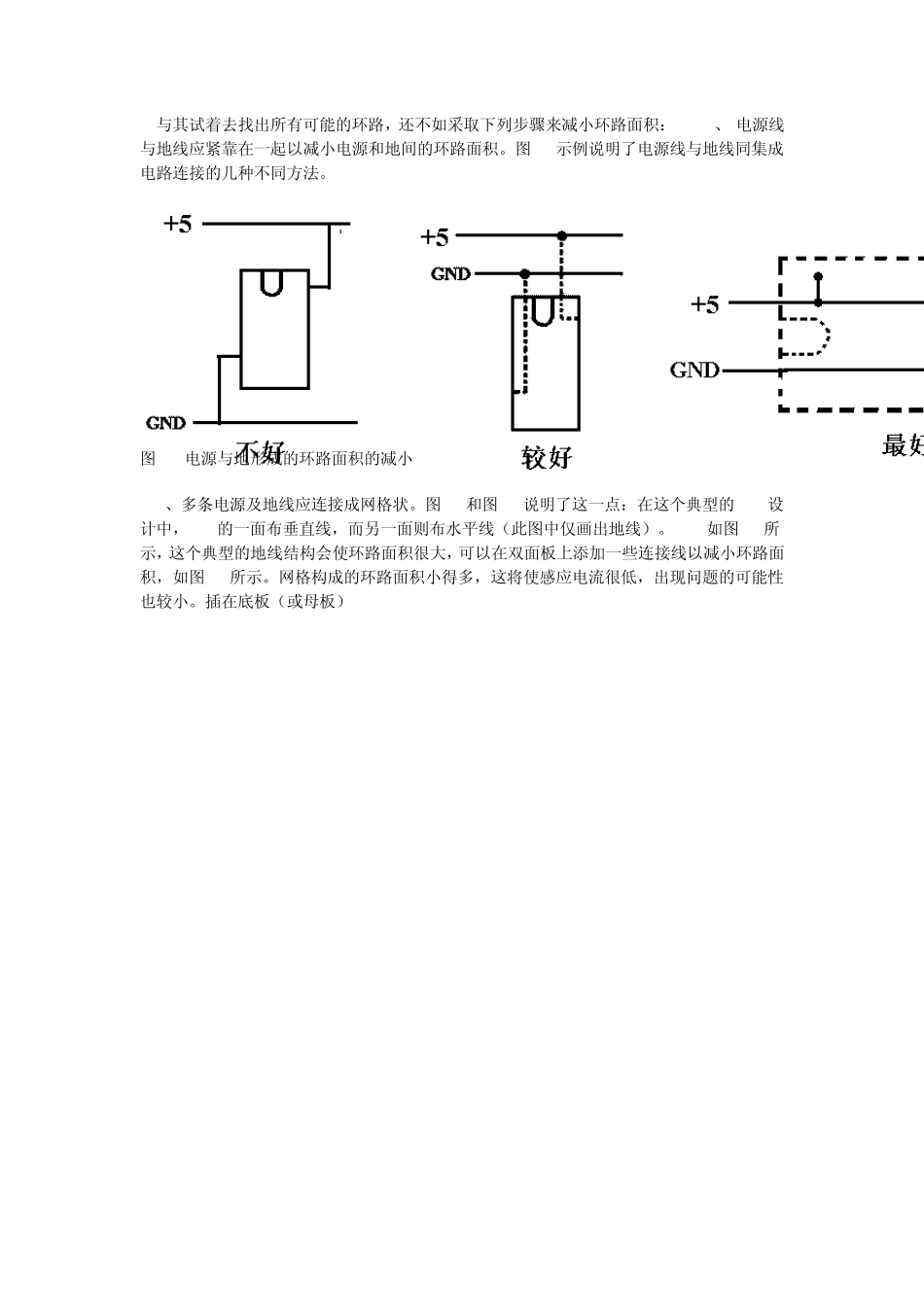

每个人都知道图
