卸载调压阀也叫气压调节阀

卸载调压阀也叫气压调节阀_第1页
1/11
卸载调压阀也叫气压调节阀_第2页
2/11
卸载调压阀也叫气压调节阀_第3页
3/11

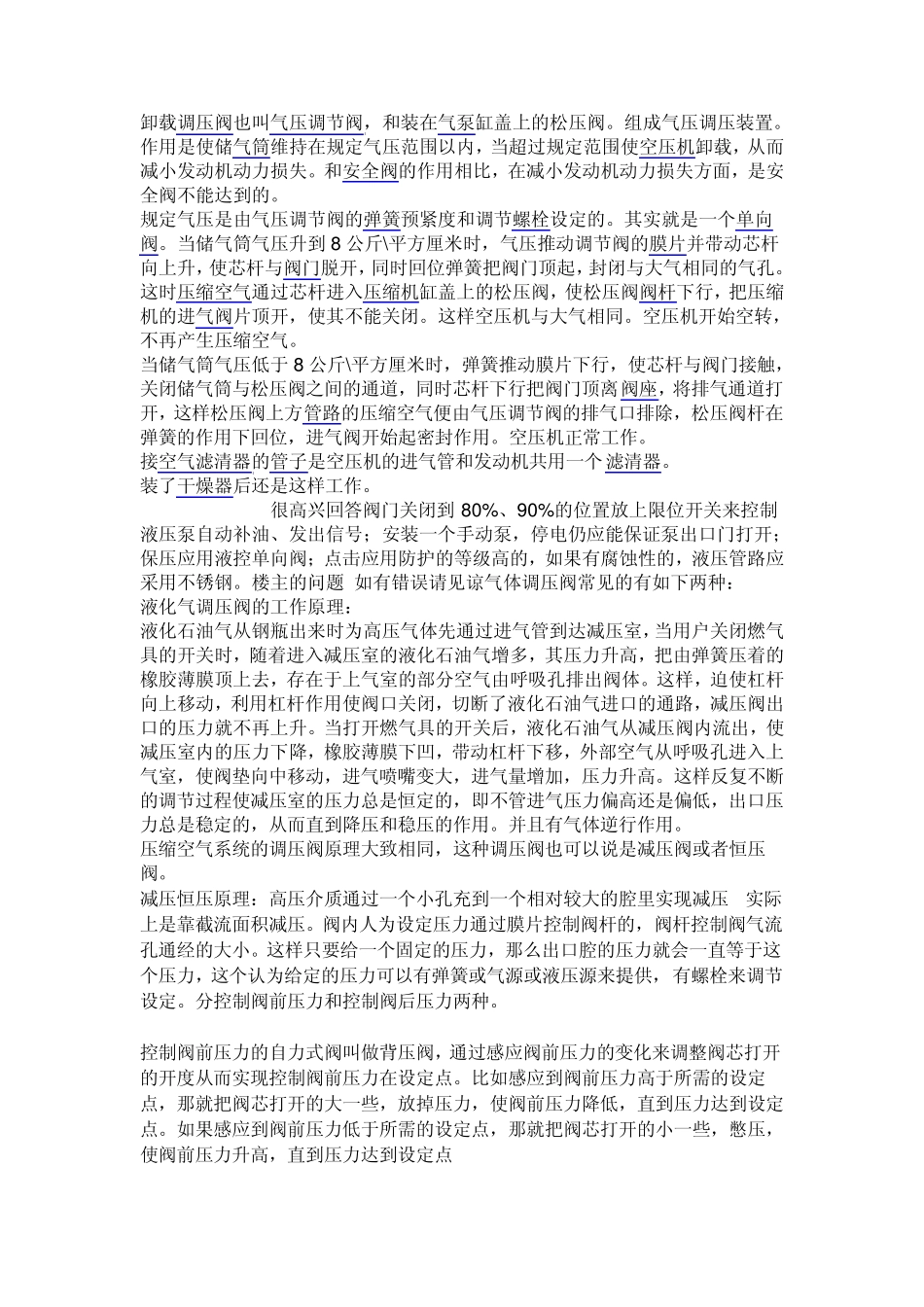

卸载调压阀也叫气压调节阀,和装在气泵缸盖上的松压阀。组成气压调压装置。 作用是使储气筒维持在规定气压范围以内,当超过规定范围使空压机卸载,从而减小发动机动力损失。和安全阀的作用相比,在减小发动机动力损失方面,是安全阀不能达到的。 规定气压是由气压调节阀的弹簧预紧度和调节螺栓设定的。其实就是一个单向阀。当储气筒气压升到 8 公斤\平方厘米时,气压推动调节阀的膜片并带动芯杆向上升,使芯杆与阀门脱开,同时回位弹簧把阀门顶起,封闭与大气相同的气孔。 这时压缩空气通过芯杆进入压缩机缸盖上的松压阀,使松压阀阀杆下行,把压缩机的进气阀片顶开,使其不能关闭。这样空压机与大气相同。空压机开始空转,不再产生压缩空气。 当储气筒气压低于 8 公斤\平方厘米时,弹簧推动膜片下行,使芯杆与阀门接触,关闭储气筒与松压阀之间的通道,同时芯杆下行把阀门顶离阀座,将排气通道打开,这样松压阀上方管路的压缩空气便由气压调节阀的排气口排除,松压阀杆在弹簧的作用下回位,进气阀开始起密封作用。空压机正常工作。 接空气滤清器的管子是空压机的进气管和发动机共用一个滤清器。 装了干燥器后还是这样工作。 很高兴回答阀门关闭到 80%、90%的位置放上限位开关来控制液压泵自动补油、发出信号;安装一个手动泵,停电仍应能保证泵出口门打开;保压应用液控单向阀;点击应用防护的等级高的,如果有腐蚀性的,液压管路应采用不锈钢。楼主的问题 如有错误请见谅气体调压阀常见的有如下两种: 液化气调压阀的工作原理: 液化石油气从钢瓶出来时为高压气体先通过进气管到达减压室,当用户关闭燃气具的开关时,随着进入减压室的液化石油气增多,其压力升高,把由弹簧压着的橡胶薄膜顶上去,存在于上气室的部分空气由呼吸孔排出阀体。这样,迫使杠杆向上移动,利用杠杆作用使阀口关闭,切断了液化石油气进口的通路,减压阀出口的压力就不再上升。当打开燃气具的开关后,液化石油气从减压阀内流出,使减压室内的压力下降,橡胶薄膜下凹,带动杠杆下移,外部空气从呼吸孔进入上气室,使阀垫向中移动,进气喷嘴变大,进气量增加,压力升高。这样反复不断的调节过程使减压室的压力总是恒定的,即不管进气压力偏高还是偏低,出口压力总是稳定的,从而直到降压和稳压的作用。并且有气体逆行作用。 压缩空气系统的调压阀原理大致相同,这种调压阀也可以说是减压阀或者恒压阀。 减压恒压原理:高压介质通过一个小孔充到一个相对较...
