厂房设备管路标识实施细则

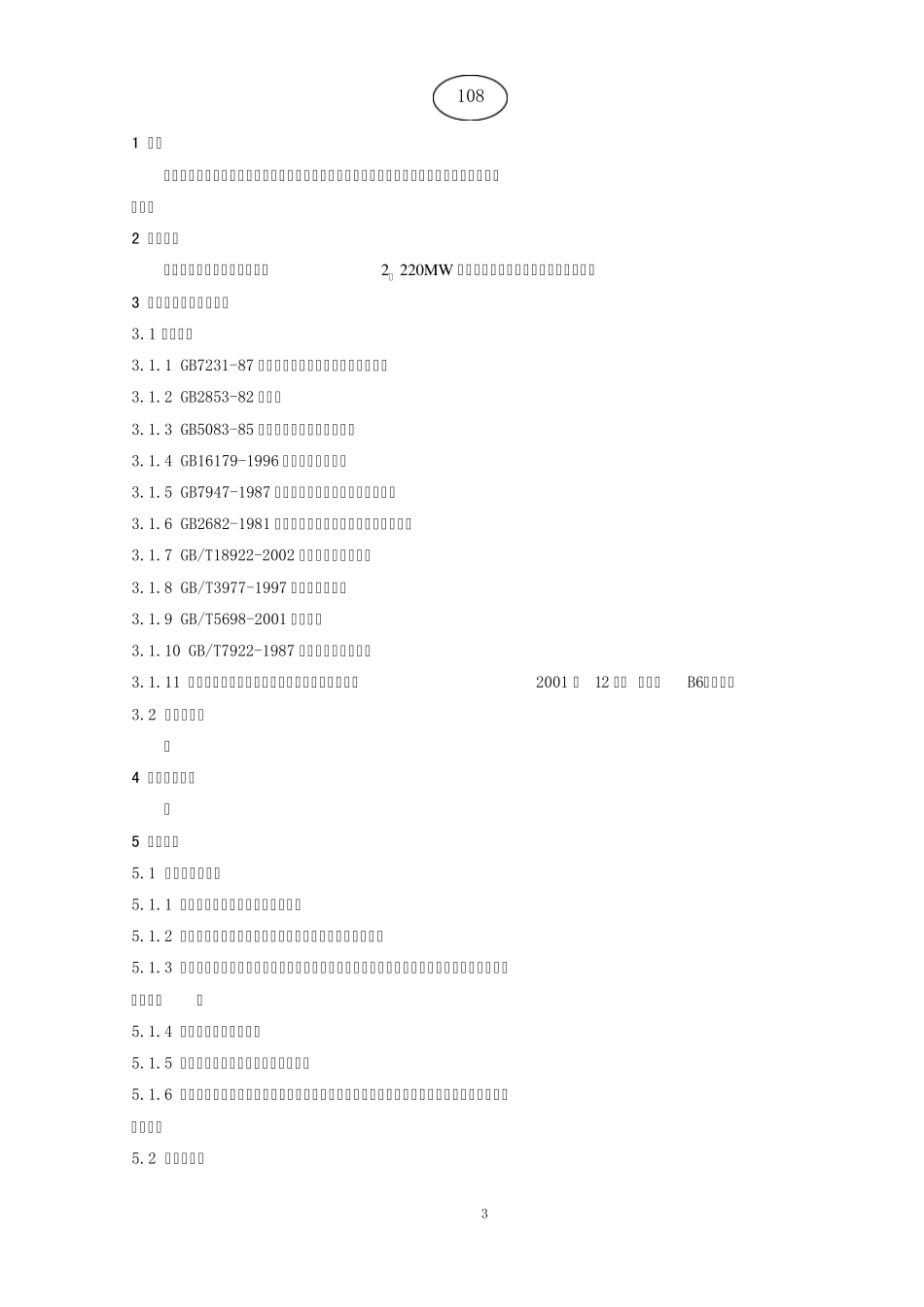

1 108 发电管理系统 检修 管 理 子 系 统 厂房设备管路标识实施细则 GHFD-05-TB-06/XD 2009-06-24 发布 2009-06-24 实施 神华国华徐州发电有限公司 2 108 细则控制表 版本 编号 签发 日期 下次复 核日期 编写人 初审人 复审人 批准人 有否 修订 0 1 2 0 0 9 -0 6 2 0 1 1 -0 6 宗兴亮 杨玉 洪鼎华 赵岫华 本次修订内容： 厂房设备管路标识管理细则 本细则执行负责人 本细则执行人 职务：安健环部经理 职务：安健环部安全主管 签字： 杨玉 签字：周广清 3 108 1 目的 为辨认设备及管路颜色标识以确认厂区内颜色代表的意义，避免出现危险事件，特制定本实施细则。 2 适用范围 适用于国华徐州发电有限公司2╳ 220MW 发电运行设备及管路颜色标识的管理。 3 引用标准及关联子系统 3.1 引用标准 3.1.1 GB7231-87 工业管道的基本识别颜色和识别符号 3.1.2 GB2853-82 安全色 3.1.3 GB5083-85 生产设备安全卫生设计总则 3.1.4 GB16179-1996 安全标志使用导则 3.1.5 GB7947-1987 绝缘导体的颜色标志（全部适用） 3.1.6 GB2682-1981 电工成套装置中的指示灯和按钮的颜色 3.1.7 GB/T18922-2002 建筑颜色的表示方法 3.1.8 GB/T3977-1997 颜色的表示方法 3.1.9 GB/T5698-2001 颜色术语 3.1.10 GB/T7922-1987 照明颜色的测量方法 3.1.11 电力生产企业安全设施规范手册（国家电力公司2001 年 12 月） （第“B6”部分） 3.2 关联子系统 无 4 专用术语定义 无 5 执行程序 5.1 统一的颜色标识 5.1.1 在公司内部使用统一的颜色标识； 5.1.2 以规定颜色标识所有管线，或贴标签，或指出流动方向； 5.1.3 如不能标识管线的全部长度，也应在分支管处或管线入墙和出墙处中的一段使用适当的颜色进行标识。 5.1.4 标识所有的电气开关； 5.1.5 一律用红色标识所有紧急停止按钮； 5.1.6 所有可能碰头、绊倒的管道、设备、建筑都应以黄色和黑色的对角线条进行标识，起到警示的作用； 5.2 颜色的规定 4 108 5.2.1 在公司内部培训所有职员，使他们熟悉所使用的颜色的意义以便他们能辨认指示出来的潜在的危害； 5.2.2 通过以下方法来应用色彩基本表示法 5.2.2.1 喷涂：管线的整体或根据管线的直径喷涂大约为150mm 长度的色环； 5.2.2.2 流动的方向：当需要表明内容流动的方向，应用或白或黑色的箭头来表示以清晰的对照出色彩基本表...
