压力传感器设计VIP专享

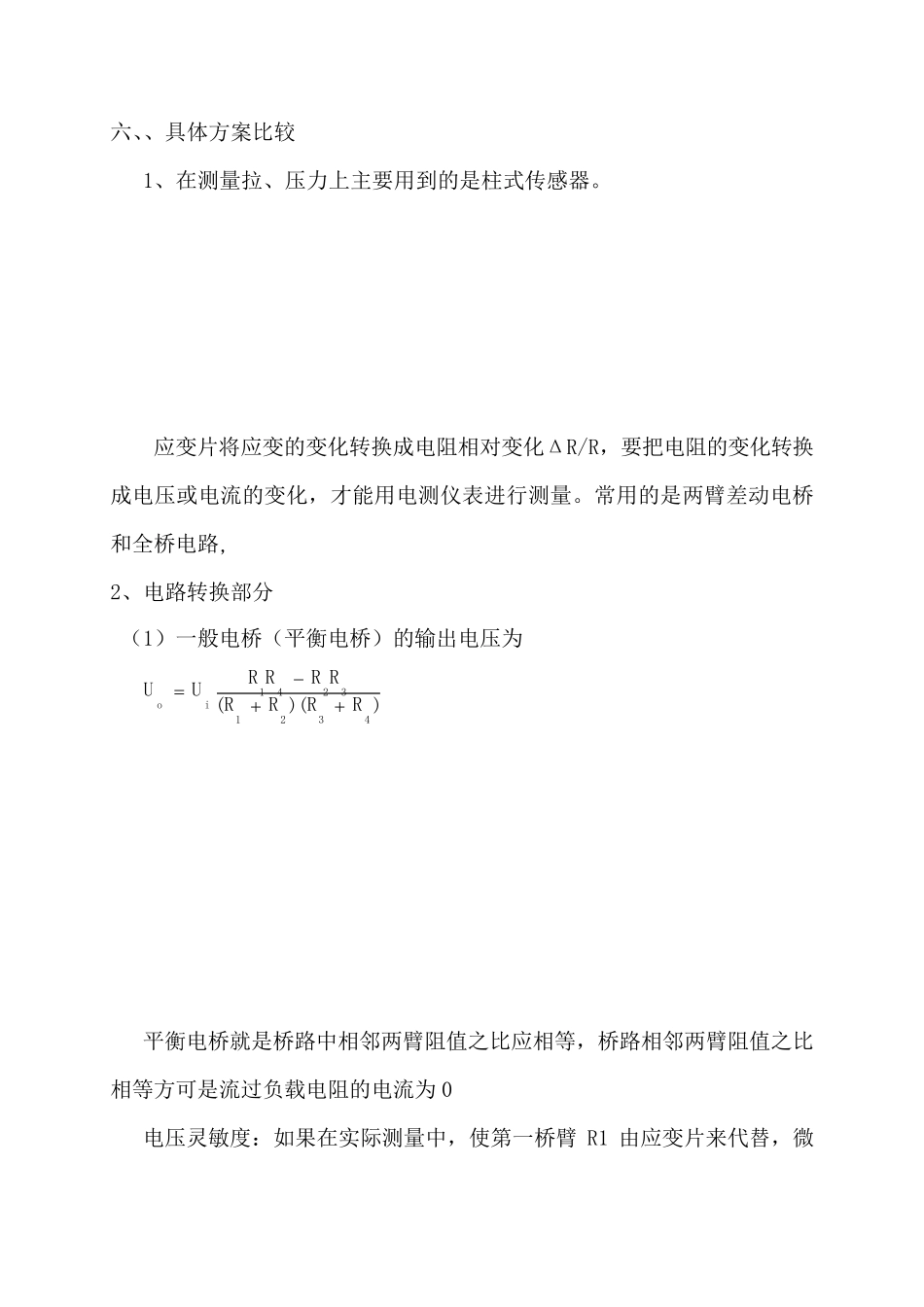

电 阻 应 变 片 的 压 力 传 感 器 设 计 一 、 设 计 灵 感 来 源 ： 前 段 时 间 在 朋 友 的 家 里 无 意 间 发 现 了 一 个 微 型 测 重 仪 器 ， 觉 得 挺 方 便 、使 用 的 ， 询 问 后 才 知 道 现 在 女 生 流 行 减 肥 ， 因 此 它 的 价 值 就 在 此 体 现 出 来了 。 刚 好 本 学 期 我 们 开 的 一 门 专 业 课 就 是 学 习 传 感 器 的 ， 趁 着 这 个 机 会 ，我 打 算 设 计 一 个 微 型 测 重 仪 器 ； 同 时 ， 也 能 使 自 己 的 理 论 知 识 得 以 实 践 。 二 、 设 计 原 理 ： 利 用 金 属 材 料 的 电 阻 定 律 。 当 应 变 片 的 结 构 尺 寸 发 生 变 化 时 ， 其 电 阻也 发 生 相 应 的 变 化 。（ 应 变 片 阻 值 的 变 化 可 以 通 过 后 续 的 处 理 电 路 求 得 ） 这就 是 所 谓的 “应 变 效应 ”。 三、 设 计 整体 框图及简单说明： (1)传 感 器 感 受到被测 量； （ 2） 由于传 感 器 输出 的 信号是 微 弱信号， 故需要对其 进行 放大处 理 ； （ 3） 由于传 感 器 输出 的 信号里 混有干 扰 信号， 故需要对其 进行 检 波 滤 波 （ 4） 由于传 感 器 输出 的 信号通 常 都 伴 随 着 很 大的 共 模 电 压 ， 故需要设 计 共 模 抑 制 电 路 。 （5）考虑到长期使用时可能造成误差情况，故要设计调零电路。 （6）信号通过数模转换电路，最后经过显示电路显示出数字。 四、材料选择及分析： 本次设计只要的目的是用于测量人的体重，需采用具备测量精度较高、动态响应好、使用简单、体积小等优点的的传感器，因此根据自己的知识储备，我选择了柱式力传感器。柱式力传感器的弹性元件选用实心柱，应变片的灵敏度为 K，4 片特性相同的应变片对称的贴在圆通外表面，如下图，并将4 片应变片接成四臂差动电桥（全桥）形式。因为这种连接方式可提高检测灵敏度和温度稳定性，最大测力量程可达10000000N。 五、应变片具体计算 本次传感器课程设计选用应变式拉压传感器，只要把应变片贴在承受负载的弹性元件上，通过测量弹性元件的应变大小即可求出对应的负载大小，而 弹性元件的应变大小可以 通...
