压力开关常识

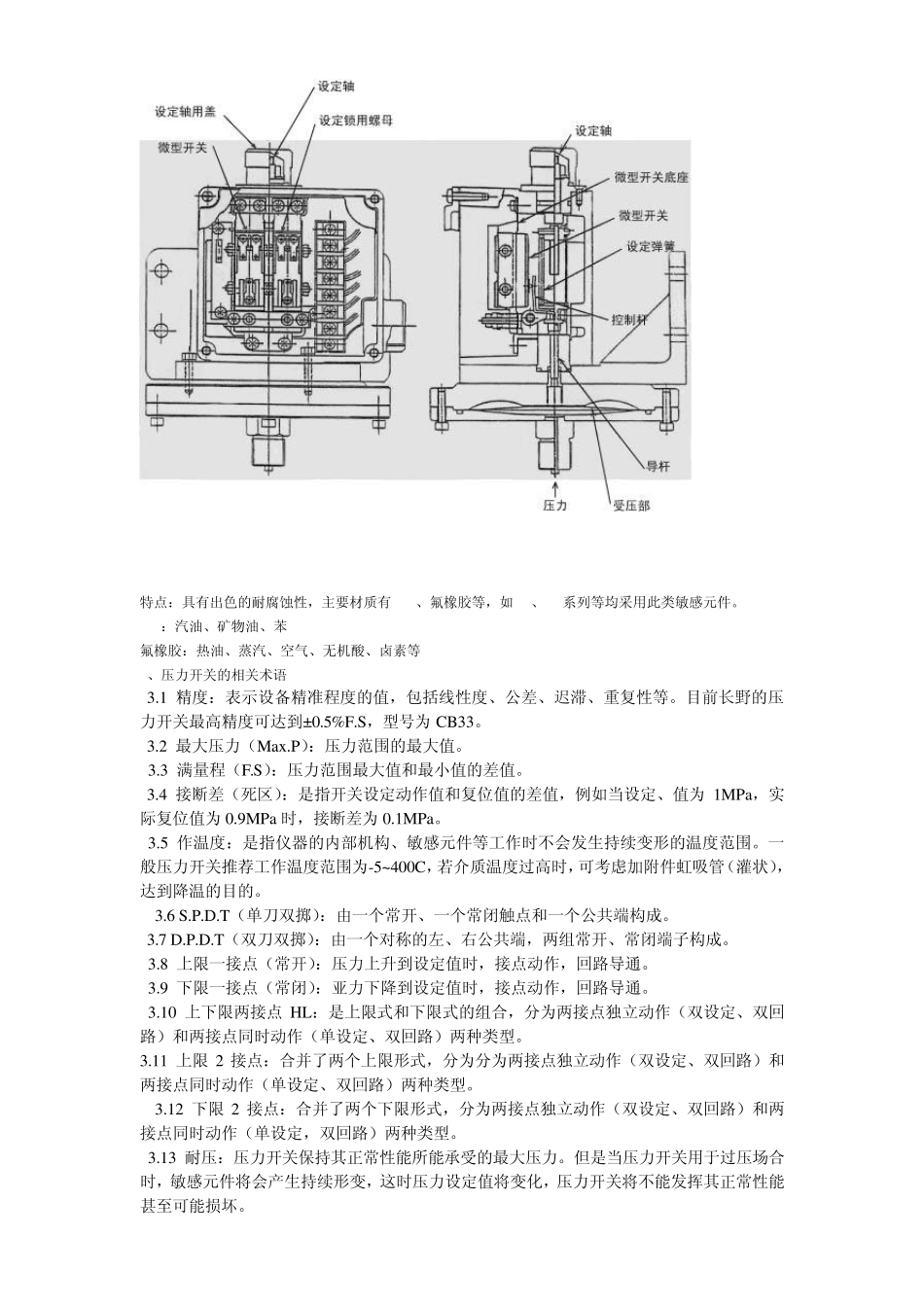

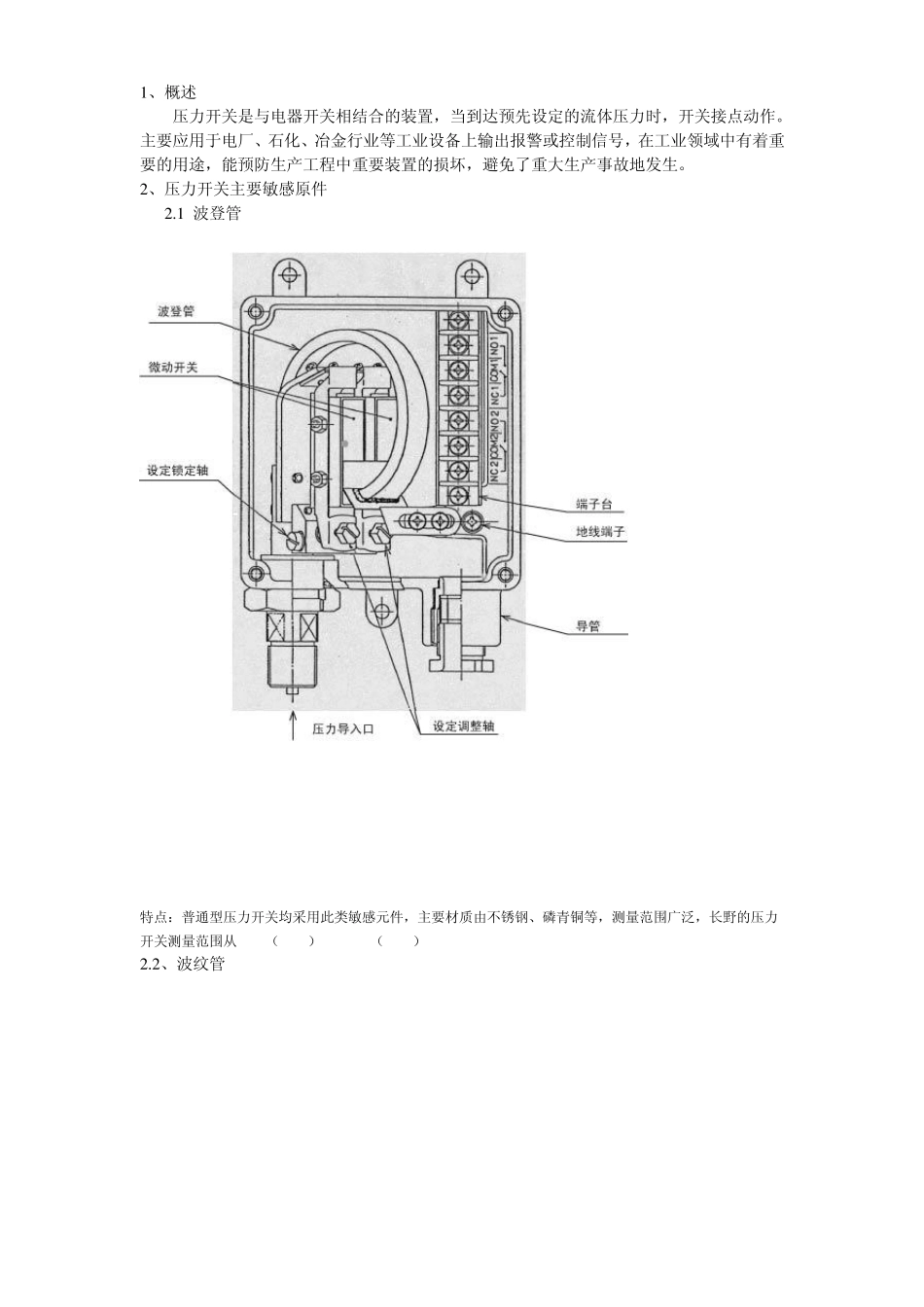

1 、概述 压力开关是与电器开关相结合的装置，当到达预先设定的流体压力时，开关接点动作。主要应用于电厂、石化、冶金行业等工业设备上输出报警或控制信号，在工业领域中有着重要的用途，能预防生产工程中重要装置的损坏，避免了重大生产事故地发生。 2 、压力开关主要敏感原件 2 .1 波登管 特点：普通型压力开关均采用此类敏感元件，主要材质由不锈钢、磷青铜等，测量范围广泛，长野的压力开关测量范围从10Pa（CL12）~100MPa（JM11） 2 .2 、波纹管 特点：耐久性及耐振性较波登管好，接断差可调范围大，主要材质有不锈钢、磷青铜等，价格相对较高，但可测压力范围较小，最大为15MPa（CB33） 2 .3 膜片、 特点：具有出色的耐腐蚀性，主要材质有NBR、氟橡胶等，如 CS、CL系列等均采用此类敏感元件。 NBR：汽油、矿物油、苯 氟橡胶：热油、蒸汽、空气、无机酸、卤素等 3、压力开关的相关术语 3.1 精度：表示设备精准程度的值，包括线性度、公差、迟滞、重复性等。目前长野的压力开关最高精度可达到±0.5%F.S，型号为 CB33。 3.2 最大压力（Max.P）：压力范围的最大值。 3.3 满量程（F.S）：压力范围最大值和最小值的差值。 3.4 接断差（死区）：是指开关设定动作值和复位值的差值，例如当设定、值为 1MPa，实际复位值为 0.9MPa 时，接断差为 0.1MPa。 3.5 作温度：是指仪器的内部机构、敏感元件等工作时不会发生持续变形的温度范围。一般压力开关推荐工作温度范围为-5~400C，若介质温度过高时，可考虑加附件虹吸管（灌状），达到降温的目的。 3.6 S.P.D.T（单刀双掷）：由一个常开、一个常闭触点和一个公共端构成。 3.7 D.P.D.T（双刀双掷）：由一个对称的左、右公共端，两组常开、常闭端子构成。 3.8 上限一接点（常开）：压力上升到设定值时，接点动作，回路导通。 3.9 下限一接点（常闭）：亚力下降到设定值时，接点动作，回路导通。 3.10 上下限两接点 HL：是上限式和下限式的组合，分为两接点独立动作（双设定、双回路）和两接点同时动作（单设定、双回路）两种类型。 3.11 上限 2 接点：合并了两个上限形式，分为分为两接点独立动作（双设定、双回路）和两接点同时动作（单设定、双回路）两种类型。 3.12 下限 2 接点：合并了两个下限形式，分为两接点独立动作（双设定、双回路）和两接点同时动作（单设定，双回路）两种类型。 3.13 耐压：压力开关保持其正常性能所能承受的最大压力...
